Wandgemonteerde verlichtingsverdeelkast

Shangming is een professionele fabrikant van wandgemonteerde verlichtingsverdeelkasten uit China, met een eigen fabriek en complete productie- en kwaliteitscontroleprocedures. Deze verdeelkast verdeelt de elektrische energie van de stroomopwaartse stroombron en biedt beschermings-, besturings- en beheerfuncties voor verlichtingscircuits.

Kernfuncties

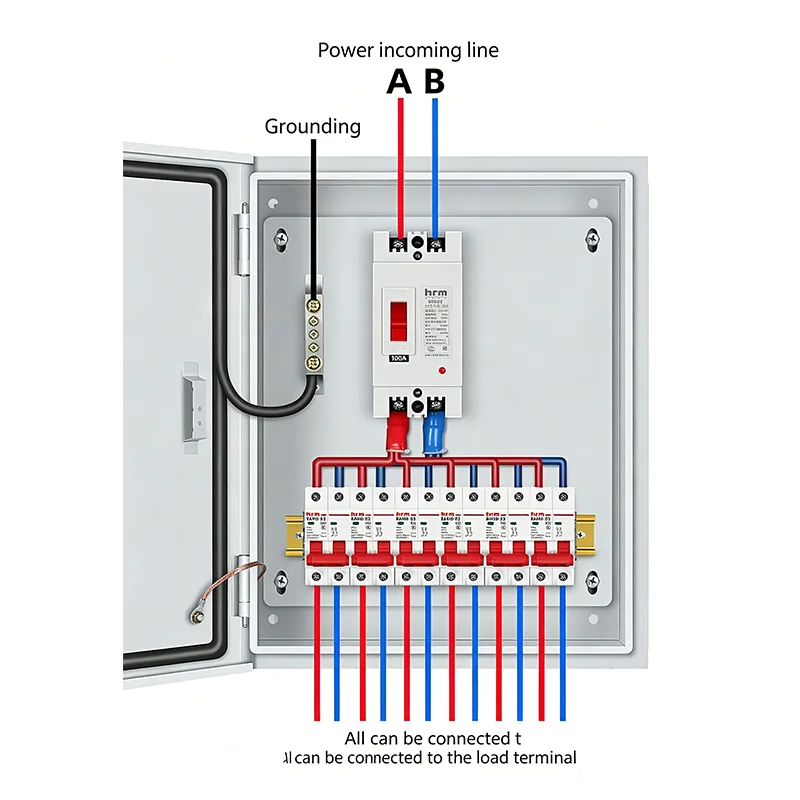

Stroomverdeling: De aan de muur gemonteerde verlichtingsverdeelkast verdeelt de binnenkomende hoofdstroom in meerdere aftakstromen, waardoor verschillende gebieden van stroom worden voorzien.

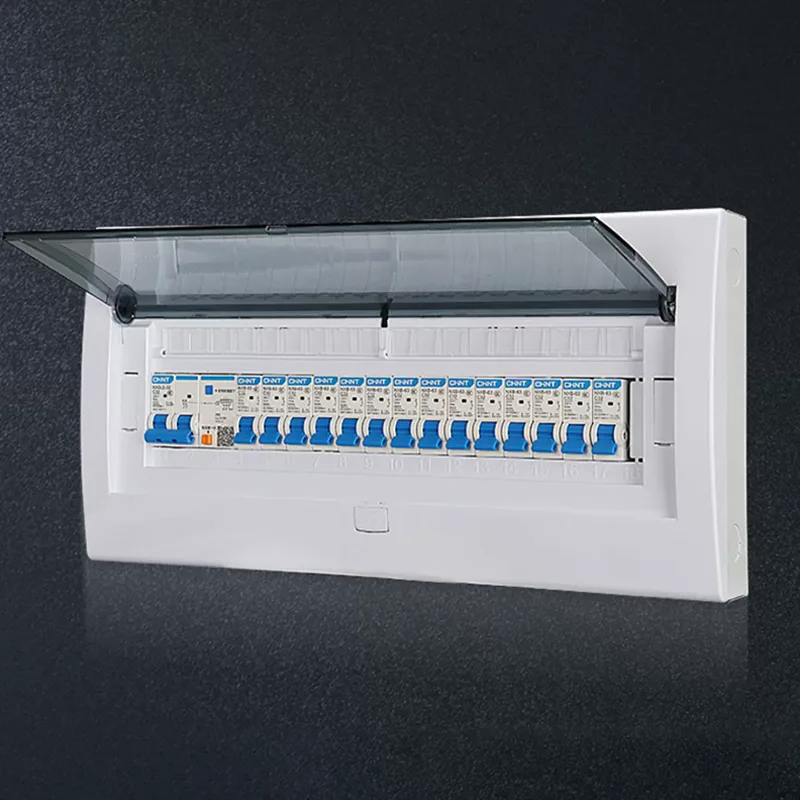

Circuitbeveiliging: De verdeelkast is uitgerust met automatische stroomonderbrekers. Het schakelt automatisch uit in geval van kortsluiting of overbelasting, waardoor brand en schade aan apparatuur wordt voorkomen.

Lekbescherming: Uitgerust met een lekstroomapparaat (RCD), onderbreekt het onmiddellijk de stroomtoevoer bij het detecteren van een elektrische schok of lekkage, waardoor de persoonlijke veiligheid wordt gegarandeerd.

Gecentraliseerde bediening: Hiermee kunnen operators de verlichting van een hele verdieping of gebied gemakkelijk vanaf één locatie regelen.

Toepassingsscenario's en configuratieaanbevelingen

Aan de muur gemonteerde verlichtingsverdeelkasten zijn compact, flexibel in installatie en bieden uitgebreide beveiligingsfuncties. Wij bieden professionele oplossingen voor verschillende toepassingsscenario's en adviseren u configuraties.

1. Woon- en appartementsgebouwen

Kernvereisten: veiligheid, zuinigheid en naleving van verplichte regelgeving.

Toepassingslocatie: Naast de toegangsdeur van elke unit; balkon- of keukenmuur.

Configuratiefuncties: 6–12 circuits, inclusief onafhankelijke verlichtingscircuits voor de woonkamer, slaapkamer, keuken en badkamer;

Alle circuits zijn standaard voorzien van 30mA aardlekschakelaars, conform de “Residential Design Code”; Overspanningsbeveiligingen worden vaak meegeleverd om LED-lampen te beschermen tegen blikseminslag.

Vakselectie:

Droge ruimtes binnenshuis → Metalen doos met poedercoating, IP30, wit/beige;

Balkons, kelders → Kast van metaal met poedercoating, IP44, vochtbestendig.

2. Kantoorgebouwen en commerciële gebouwen

Kernvereisten: Zonale controle, energiebesparend beheer en gemak van toekomstige renovatie.

Toepassingslocaties: Verdeelruimtes of laagspanningsschachten op elke verdieping; scheidingswanden en kolommen in open kantoorruimtes.

Configuratiefuncties: 12–18 circuits, verdeeld per gebied; Verlichting voor openbare ruimtes kan worden geïntegreerd in intelligente verlichtingssystemen; Voor vochtige ruimtes zoals toiletten en theesalons zijn aparte aardlekcircuits voorzien.

Vakselectie:

Standaardvloer → Kast van koudgewalst plaatstaal, gepoedercoat (RAL7035, IP40);

Ondergrondse parkeerplaats → IP54 roestvrijstalen box met tijdcontroller.

3. Winkelcentra, supermarkten en commerciële complexen

Kernvereisten: Hoge betrouwbaarheid, groot aantal circuits, ondersteuning voor flexibele bediening tijdens kantooruren.

Toepassingslocaties: Verdeelschachten op elke verdieping; Achterwanden van winkels; Speciale boxen voor accentverlichting in atriums/etalages.

Configuratiefuncties: 18–24 circuits, ter ondersteuning van onafhankelijke bediening van decoratieve verlichting, reclamelichtbakken en noodverlichting; Dubbele stroomschakelmodules voor belangrijke gebieden; Kan timers of lichtgestuurde schakelaars integreren.

Behuizingselectie:

Binnen → Grote metalen behuizing (500×600×150 mm);

Buitengevel-/raambehuizing → IP65 waterdichte behuizing, bestand tegen regencorrosie.

4. Scholen, ziekenhuizen en openbare gebouwen

Kernvereisten: Persoonlijke veiligheid voorop, betrouwbare noodhulp.

Toepassingslocaties: klaslokalen, laboratoria, bibliotheken; ziekenhuisafdelingen, poliklinieken, chirurgische hulpruimtes; overheidskantoorgebouwen, bibliotheken, sportzalen.

Configuratiekenmerken: Alle ruimtes die toegankelijk zijn voor personeel moeten zijn uitgerust met 30mA-lekbeveiliging;

Noodverlichting en evacuatie-indicatielampjes moeten onafhankelijke circuits + batterijback-up hebben;

Speciale ruimtes zoals laboratoria en apotheken moeten over extra scheidingstransformatorinterfaces beschikken.

Algemene verlichting en noodverlichting mogen niet op hetzelfde circuit worden gemengd.

Behuizingselectie:

Klaslokalen, afdelingen → Witte plastic behuizing, stil, geen metaalachtig geluid;

Ondergrondse garages/pompkamers → IP54 metalen behuizing.

5. Industriële installaties en magazijnen

Kernvereisten: Duurzaam, stofdicht, aanpasbaar aan zware omstandigheden.

Toepassingslocaties: werkplaatspijlers, in de buurt van apparatuurhekken; onder magazijn-bovenrekken; laad- en losplatforms voor buiten.

Configuratiekenmerken: Minder circuits (4–8), maar hogere stroom (16–32A/circuit); Maakt gebruik van MCB van industriële kwaliteit; Explosieveilig optioneel voor chemische en schilderwerkplaatsen.

Behuizingselectie:

Algemene werkplaatsen → 2,0 mm koudgewalste staalplaat, IP54;

Buiten/ruimtes met hoge luchtvochtigheid → 304 roestvrijstalen behuizing, IP65.

6. Infrastructuur

Kernvereisten: Waterdicht, corrosiebestendig, ondersteunt automatische controle.

Toepassingslocaties: Onderhoudstoegang tot zijwanden van tunnels; brandcompartimenteringswanden van ondergrondse parkeergarages; in de buurt van schakelkasten voor straatverlichting.

Configuratiekenmerken: Uitgerust met tijdcontroller + lichtgevoelige schakelaar; noodverlichtingscircuit met batterijbewaking; 40kA overspanningsbeveiliging toegevoegd aan inkomende lijnen voor bescherming tegen blikseminslag.

Behuizingselectie:

IP65 roestvrijstalen behuizing met afvoergaten;

Koude gebieden → Voeg verwarmingsfilm toe om condensatie en ijsvorming te voorkomen.

Onze diensten

Als professionele fabrikant biedt Shangming, zodra u contact met ons opneemt, één-op-één technische ondersteuning om snel op uw technische vragen te reageren. Op basis van de projectinformatie en tekeningen die u verstrekt, en rekening houdend met de belastingskarakteristieken, het kortsluitvermogen en de omgevingsomstandigheden, zullen we nauwkeurig productmodellen aanbevelen, zoals GCK/GCS/MNS/GGJ/verlichtingskasten. Maatwerk is ook mogelijk.

Wij leveren de benodigde certificeringsdocumenten en testrapporten, evenals volledige technische documentatie, waaronder installatiehandleidingen, bedradingsschema's, componentenlijsten, onderhoudshandleidingen en kasttekeningen (DWG/PDF-formaat).

Wanneer producten de fabriek verlaten, gebruiken we exportstandaardverpakkingen. De kast wordt eerst omwikkeld met EPE-parelkatoen, vervolgens in een vochtbestendige plastic zak geplaatst en ten slotte verpakt in een gegaste houten kist (conform ISPM 15-normen). De binnenkant van de houten kist is gevuld met schuim voor bevestiging en de buitenkant is verstevigd met stalen banden. Kerncomponenten zijn individueel verpakt met antistatische materialen om botsingen of vochtschade tijdens transport te voorkomen.
