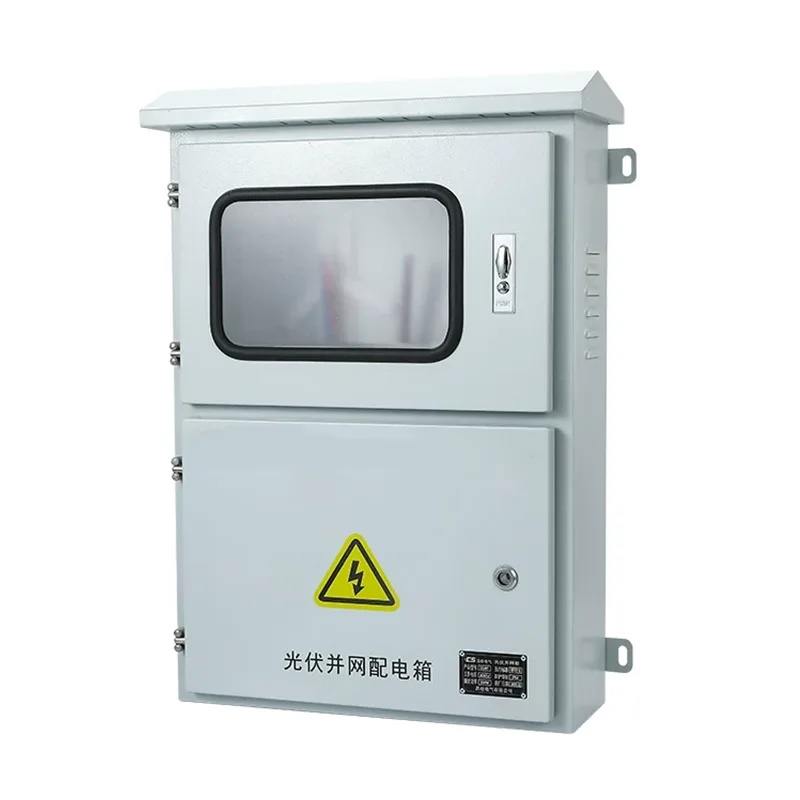

Fotovoltaïsche, op het elektriciteitsnet aangesloten aansluitdoos voor buiten

Fotovoltaïsche, op het elektriciteitsnet aangesloten aansluitdozen voor buiten worden gebruikt tussen de DC-zijde van een fotovoltaïsch energieopwekkingssysteem en de omvormer. Als u dit product tegen een concurrerende prijs wilt aanpassen, kunt u voor Shangming kiezen en worden wij uw vertrouwde leverancier.

Kernfuncties

De fotovoltaïsche, op het elektriciteitsnet aangesloten aansluitdoos voor buiten integreert bescherming, isolatie en bewaking. We ondersteunen aangepaste circuitnummers, merkcomponenten en intelligente functies. Voor specifieke configuratieoplossingen en offertes kunt u contact met ons opnemen.

1. Stringbusing en stroomverdeling

PV-centrales bestaan ​​uit meerdere in serie geschakelde zonnepanelen. De netgekoppelde aansluitdoos dient als convergerend en rangeerbeveiligingsmechanisme.

Convergerende functie: Het verzamelt het gelijkstroomvermogen van meerdere strings op één enkele bus voor uitvoer naar de omvormer, waardoor de bedrading wordt vereenvoudigd en wordt bespaard op de kosten van DC-kabels.

Rangeerbeveiliging: Elke ingang is uitgerust met een onafhankelijke DC-zekering. Wanneer er een kortsluiting optreedt in één string, blijft de fout beperkt tot die tak, zonder de normale stroomopwekking van andere strings te beïnvloeden.

2. Bliksem- en overspanningsbeveiliging

Omdat fotovoltaïsche panelen op open daken of op de grond worden geïnstalleerd, zijn ze zeer gevoelig voor blikseminslagen. De in de aansluitdoos geïntegreerde overspanningsbeveiliging kan onmiddellijk hoge spanningen in de lijn detecteren en de overspanning binnen nanoseconden naar de aarde afvoeren.

Het dient als de eerste verdedigingslinie vóór de omvormer en voorkomt geïnduceerde blikseminslagen die de elektronische componenten van de omvormer kunnen beschadigen.

3. Veiligheidsisolatie en fysieke ontkoppeling

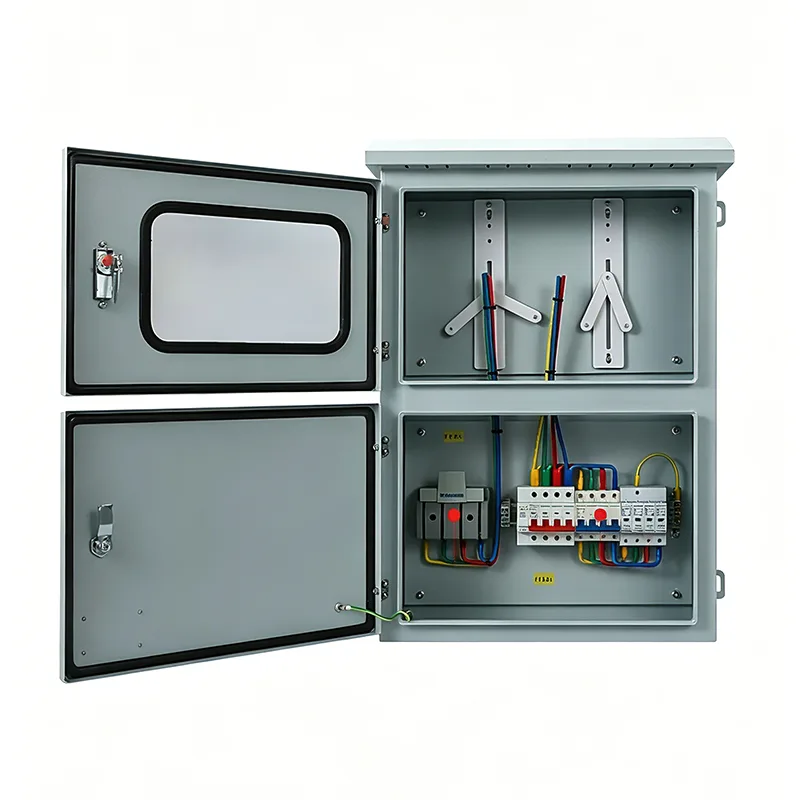

De behuizing is uitgerust met een hoogspannings-DC-scheidingsschakelaar of stroomonderbreker. Wanneer onderhoud nodig is aan de omvormer of stroomafwaartse apparatuur, zorgt het handmatig loskoppelen van de aansluitdoos ervoor dat de onderhoudszijde volledig spanningsloos is, waardoor de veiligheid van het personeel wordt gewaarborgd.

De op het elektriciteitsnet aangesloten behuizing van Shangming levert hoge prestaties en is betrouwbaar, waardoor een veilige stroomonderbreking mogelijk is terwijl het systeem in bedrijf is, waardoor het ontstaan ​​van gevaarlijke bogen die brand kunnen veroorzaken, wordt voorkomen.

4. Bescherming tegen omgekeerd opladen

In de ochtend, avond of op bewolkte dagen kan de uitgangsspanning van verschillende strings verschillen. Zonder bescherming kunnen strings met een hogere spanning stroom terugvloeien naar strings met een lagere spanning.

Er zijn optionele omgekeerde laaddiodes verkrijgbaar, die ervoor zorgen dat de stroom alleen in één richting naar de omvormer vloeit, waardoor plaatselijke oververhitting of zelfs brand als gevolg van tegenstroom wordt voorkomen.

5. Milieubescherming en conditiebewaking

Omdat dit product buiten moet worden geïnstalleerd, heeft de behuizing een IP65/IP66-beschermingsgraad om regenwatercorrosie en UV-veroudering te voorkomen. De interne precisiecomponenten werken betrouwbaar gedurende de 25-jarige levensduur van de energiecentrale.

De optionele intelligente monitoringfunctie bewaakt de stroom, spanning en interne temperatuur van elke string in realtime en geeft onmiddellijk alarm in geval van abnormale stroomopwekking.

Waarom moeten fotovoltaïsche, op het elektriciteitsnet aangesloten aansluitdozen waterdicht zijn voor gebruik buitenshuis?

PV-systemen worden doorgaans geïnstalleerd op daken of in open velden, en de op het elektriciteitsnet aangesloten aansluitdozen moeten bestand zijn tegen de volgende ernstige uitdagingen:

Extreme temperatuurschommelingen: De zomertemperaturen kunnen oplopen tot boven de 70°C, terwijl de wintertemperaturen kunnen dalen tot -30°C.

UV-straling: Langdurige blootstelling aan zonlicht buitenshuis vereist UV-stabiliteit; anders zijn ze vatbaar voor veroudering.

Vocht en condensatie: Ze moeten regendicht zijn en voorzien van een ontluchtingsklep om interne condensatie af te voeren en te voorkomen dat elektrische componenten vochtig worden.

Daarom is een waterdicht ontwerp voor buitenshuis essentieel voor normaal gebruik en om frequent onderhoud tijdens bedrijf te voorkomen en stabiele prestaties en levensduur te behouden.

Toepassingsscenario's en configuratieaanbevelingen

De fotovoltaïsche, op het elektriciteitsnet aangesloten buitendozen van Shangming kunnen worden gebruikt in de gehele keten van de fotovoltaïsche industrie, van daken van woningen tot grootschalige op de grond gemonteerde elektriciteitscentrales. We geven configuratie-aanbevelingen op basis van veelvoorkomende scenario's.

1. Residentiële gedistribueerde fotovoltaïsche systemen

Dit soort gebruik is zeer gebruikelijk en wordt meestal geïnstalleerd op de daken of muren van villa's of zelfgebouwde huizen in landelijke gebieden. Het verzamelt verschillende fotovoltaïsche panelen vanuit verschillende oriëntaties op het dak en biedt basisverlichtingsbeveiliging.

Configuratie-aanbevelingen: De box moet een strak uiterlijk en een klein formaat hebben, 1-4 stringingangen, en uitgerust zijn met zeer gevoelige brandbeveiligingsmonitoring.

2. Industriële en commerciële elektriciteitscentrales op het dak

In dit geval wordt de op het elektriciteitsnet aangesloten box geïnstalleerd op de platte daken van fabriekswerkplaatsen, logistieke magazijnen of grote winkelcentra. Voor middelgrote energieopwekkingscapaciteit worden tientallen fotovoltaïsche strings vooraf gecombineerd voordat ze in een stringomvormer terechtkomen.

Configuratie-aanbevelingen: De box heeft een hoge corrosiebestendigheid nodig, 8-16 stringingangen, en bevat meestal een slimme communicatiemodule waarmee onderhoudspersoneel de stroom van elke tak in de bewakingsruimte kan bekijken.

3. Grootschalige op de grond gemonteerde elektriciteitscentrales en zonnewoestijnen

Verzamelboxen die verspreid zijn in woestijnen, bergen of grote open ruimtes worden combinerboxen genoemd. Als primaire combineerapparaten verzamelen ze de stroom van duizenden zonnepanelen en sturen deze naar een gecentraliseerde omvormer.

Configuratie-aanbeveling: IP66, speciaal voor 1500V hoogspanningssystemen, uitgerust met anti-reverse diodes en nauwkeurige stringbewakingsfuncties, en voorzien van actieve koel-/ademhalingskleppen.

4. Scenario's voor zonne-energie en grensoverschrijdende toepassingen

Zonne-carports: leveren stroom aan laadstations voor elektrische voertuigen. De aansluitdoos wordt op de carportpijlers geïnstalleerd om stroomafwaartse laadstations te beschermen tegen zonne-energie.

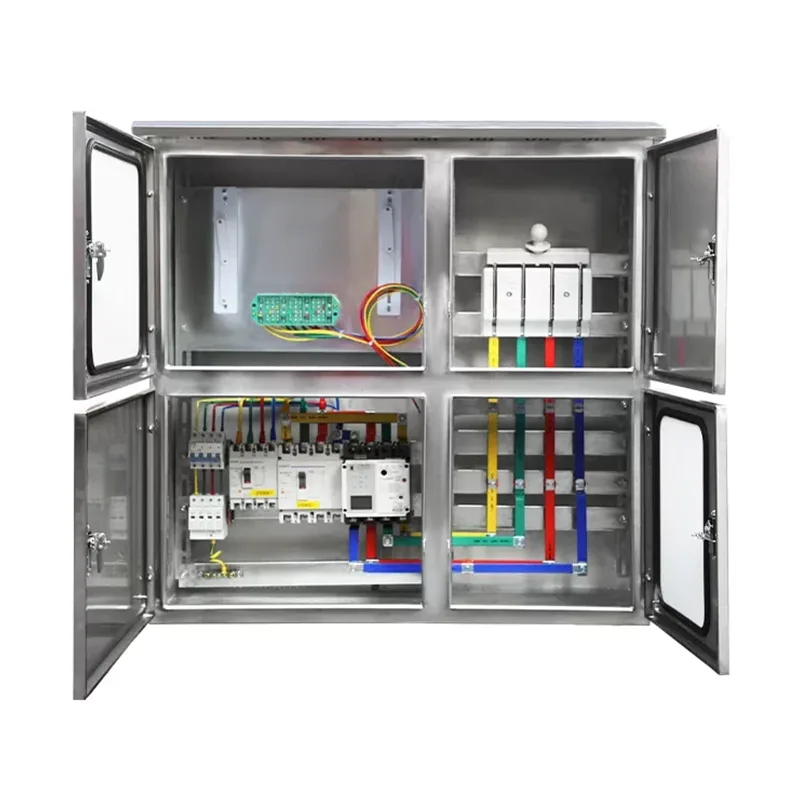

Aanvullende zonne-energiesystemen voor de landbouw en de visserij: geïnstalleerd op beugels boven landbouwgrond of visvijvers. Er bestaan ​​speciale eisen voor vochtbestendigheid en zuur-/alkalicorrosiebestendigheid; roestvrij staal wordt aanbevolen.

Waarom voor ons kiezen?

Shangming is afkomstig uit Yueqing, Wenzhou, China, een regio die bekend staat als de 'elektrische hoofdstad van China'. Door gebruik te maken van de goed ontwikkelde industriële keten van de elektrische industriecluster van Yueqing, hebben we een rigoureus en efficiënt productie- en kwaliteitscontrolesysteem opgezet. Ons productportfolio omvat meer dan 200 series en meer dan 6000 modellen, die voldoen aan de reguliere mondiale elektrische normen.

Door te kiezen voor onze intelligente complete apparatuursets worden IoT-detectie- en bewakingsfuncties op afstand geïntegreerd, waardoor realtime monitoring van parameters zoals temperatuur, vochtigheid en stroom mogelijk wordt. Dit zorgt voor een stabiele werking en een veilige stroomvoorziening.
