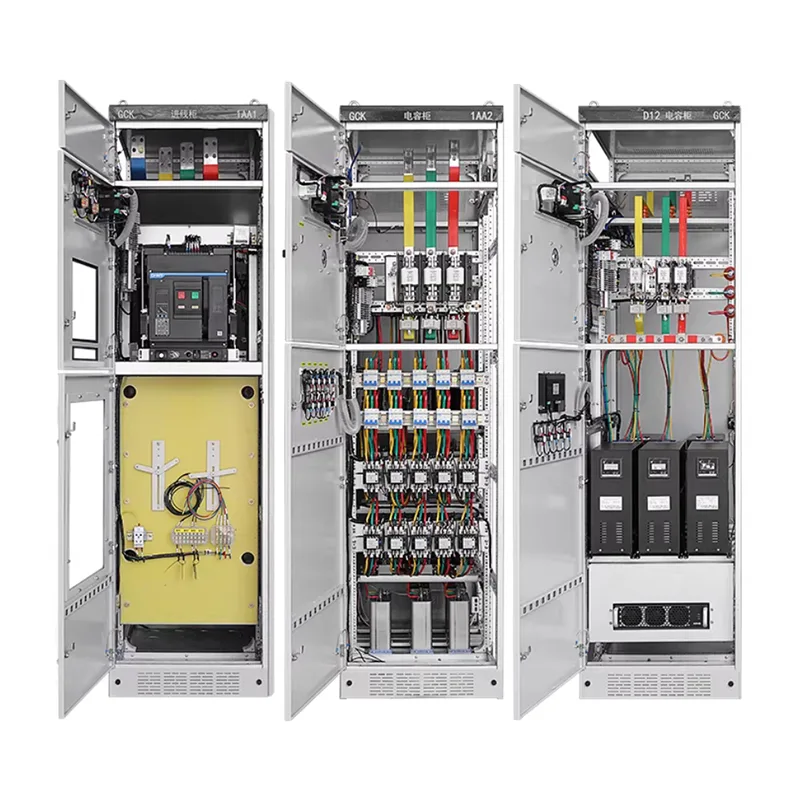

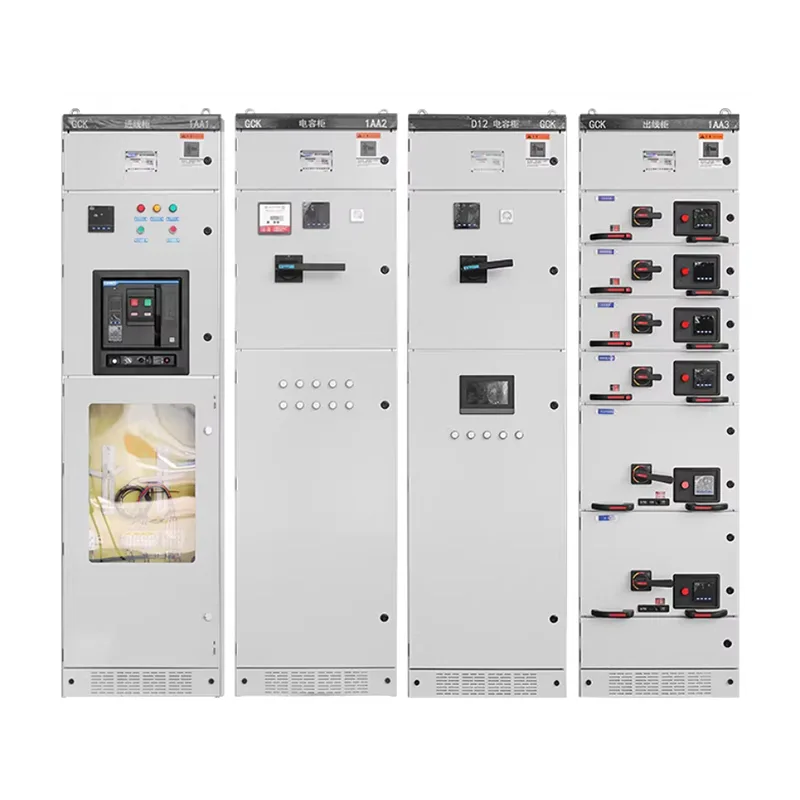

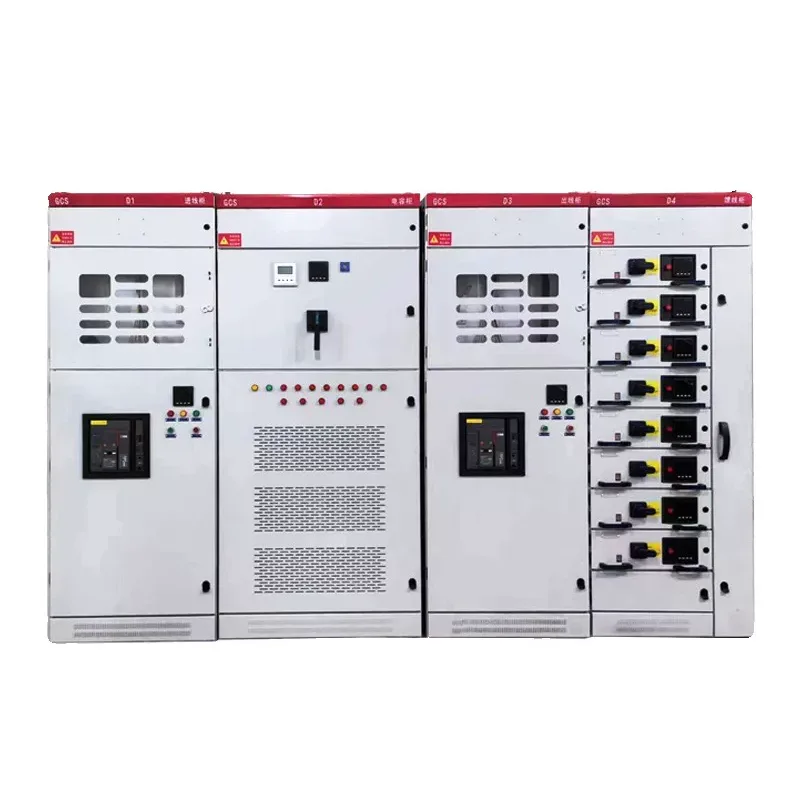

GCS uittrekbare laagspanningsschakelapparatuur

GCS Low Voltage Uittrekbare schakelapparatuur heeft een vereenvoudigde structuur, goede componentcompatibiliteit en is 20%-35% goedkoper dan MNS, waardoor het geschikt is voor budgetgevoelige projecten. Als u geïnteresseerd bent om voor dit product te kiezen en een projectplan te gaan ontwikkelen, neem dan gerust contact op met Shangming, een betrouwbare leverancier uit Yueqing, Wenzhou, China.

Producteigenschappen

Het uittrekbare laagspanningsschakelsysteem van GCS combineert de hoge betrouwbaarheid van MNS met het bedieningsgemak van de GGD, waardoor het ideaal is voor laagspanningsstroomdistributiesystemen met veel circuits, frequent onderhoud en een focus op het beheersen van de totale kosten.

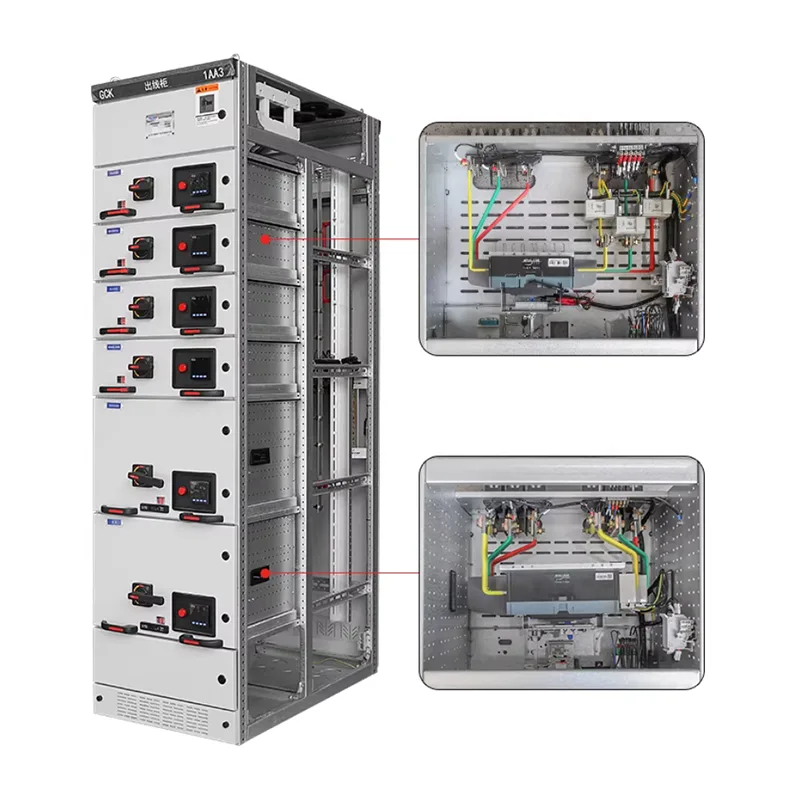

1. Modulaire uittrekbare structuur

GCS functionele eenheden hebben een standaard lade-achtig ontwerp, waardoor ze snel kunnen worden geplaatst en verwijderd. In geval van een storing of onderhoud aan een enkel circuit kan de unit onafhankelijk worden teruggetrokken zonder de werking van andere circuits te beïnvloeden, waardoor de stroomuitvaltijd en de onderhoudskosten worden verminderd.

Het modulaire ontwerp van de schakelapparatuur biedt een grote veelzijdigheid, waardoor toekomstige uitbreiding of vervanging mogelijk wordt.

2. Hoog veiligheidsniveau

De GCS-kast is intern verdeeld in: een railcompartiment, een functioneel eenheidscompartiment en een kabelcompartiment. Deze functionele gebieden worden effectief geïsoleerd om de verspreiding van fouten te voorkomen.

Wij ondersteunen opties voor hogere beschermingsniveaus, die kunnen worden aangepast op basis van de werkelijke bedrijfsomstandigheden.

Veiligheidskenmerken verbeteren de operationele veiligheid en stabiliteit en voldoen aan de stroomvereisten van industriële en openbare werkenprojecten.

3. Handig onderhoud en bediening

De ladekast beschikt over test-, werk- en ontkoppelposities, waardoor inspectie en vervanging mogelijk zijn, zelfs als de voeding is uitgeschakeld of gedeeltelijk onder spanning staat. De bedrading en bedieningsruimte zijn rationeel ontworpen, waardoor deze gebruiksvriendelijk is voor onderhoudspersoneel en geschikt is voor systemen die frequent onderhoud vereisen, zoals MCC-scenario's.

4. Brede toepasbaarheid

De GCS-kast kan worden gebruikt als verdeelkast, voedingskast, motorcontrolecentrum (MCC), enz., ondersteunt verschillende combinaties van elektrische componenten en kan zich aanpassen aan verschillende capaciteits- en circuithoeveelheidsvereisten. Eén enkel systeem kan meerdere toepassingsbehoeften dekken.

5. Hoge kosteneffectiviteit

Vergeleken met uittrekbare kasten van MNS heeft de GCS een eenvoudiger structuur en beter beheersbare kosten.

Vergeleken met vaste schakelapparatuur biedt het aanzienlijke voordelen op het gebied van veiligheid en onderhoudbaarheid, waardoor het bijzonder geschikt is voor middelgrote tot grote projecten of budgetgevoelige projecten, waarbij een evenwicht wordt bereikt tussen prestaties en kosten.

Hoe onderhoud ik een GCS laagspannings-uittrekbare schakelinrichting?

Om de levensduur te verlengen, storingen te voorkomen en een continue stroomvoorziening te garanderen, is goed onderhoud cruciaal. Shangming biedt uitgebreide documentatie en doet enkele suggesties.

I. Dagelijkse inspectie

1. Controle werkingsindicator: De indicatielampjes van het ladepaneel mogen niet abnormaal knipperen; De stroom van de ampèremeter moet in evenwicht zijn.

2. Controle temperatuurstijging: Gebruik een draagbare infraroodthermometer om de temperatuurstijging van de hoofdrailconnector, de primaire connectoren van de lade en de inlaat-/uitlaatterminals van de stroomonderbreker te meten. ≤40K (≤80℃ bij omgevingstemperatuur +40℃).

3. Abnormale geur/geluidscontrole: Controleer op brandgeuren, ontladingsgeluiden of zoemende geluiden.

4. Deurafdichting en reinigingscontrole: Zijn de deurafdichtingen van de kast verouderd? Is er sprake van interne stofophoping?

5. Controle ladepositie: Staan alle laden in hun aangesloten posities? Zijn ze los?

II. Periodiek onderhoud

Stap 1: Voorbereiding voor uitschakelen. Controleer of de stroomopwaartse voeding is losgekoppeld en test op spanning.

Stap 2: Verplaats de lade die onderhoud nodig heeft naar de open positie en trek deze volledig naar buiten. Houd er rekening mee dat de primaire stekkers automatisch worden losgekoppeld; secundaire pluggen kunnen handmatig worden verwijderd.

Stap 3: Onderhoud van ladeblokken. Verschillende componenten vereisen verschillende onderhoudsprocedures, inclusief reinigen en testen.

Stap 4: Intern onderhoud van de kast

Hoofdrail: Controleer op losse bouten.

Verticale aftakkingsrail: Verwijder opgehoopt stof en controleer op beschadigde isolatiemantels.

Kabelcompartiment: Organiseer kabels en controleer op oververhitting of verkleuring van kabeluiteinden.

Aardingssysteem: Meet de aardingsweerstand tussen de PE-rail en de kast (moet ≤0,1Ω zijn).

Stap 5: Functionele test

Duw de lade terug naar de aansluitpositie. Test na het inschakelen het stuurcircuit in de testpositie. Voer een nullasttest uit gedurende 10 minuten om te bevestigen dat er geen afwijkingen zijn.

Belangrijkste voorzorgsmaatregelen voor onderhoud

1. Sluit primaire modules nooit aan of koppel ze niet los terwijl deze zijn ingeschakeld.

Primaire modules voeren een hoge stroomsterkte in het hoofdcircuit en mogen alleen worden gebruikt nadat de lade in de open positie staat en het systeem is uitgeschakeld.

Anders kan er een elektrische boog ontstaan, wat persoonlijk letsel of schade aan de apparatuur tot gevolg kan hebben.

2. Combineer geen lades van verschillende afmetingen.

GCS-laden zijn ontworpen in de formaten 1/2, 1, 2 en 3 eenheden, waarbij de hoogte strikt overeenkomt met de posities van de primaire modules.

Onjuiste installatie zal leiden tot verkeerde uitlijning van de module, slecht contact en oververhitting.

3. Controleer regelmatig de vijfvoudige vergrendeling.

Test: Kan de lade eruit worden getrokken als de stroomonderbreker gesloten is? Dat zou niet moeten.

Als de vergrendeling defect raakt, stop dan onmiddellijk met het gebruik en repareer om verkeerde bediening te voorkomen.

4. Verbeter anticondensatiemaatregelen in vochtige omgevingen.

Als uw project zich in het regenseizoen of in een waterinstallatie bevindt, controleer dan maandelijks de werking van de verwarming.

Bij het bevestigen van de oplossing kunt u ervoor kiezen om een ​​intelligente condensatieregelaar voor automatische start-stop te installeren.

Veelgestelde vragen

Vraag: Hoe kies ik bij het op maat maken van een schakelkast tussen een vast type (GGD) of een uittrekbaar type (GCS/MNS)?

A: GGD is geschikt wanneer: Beperkt budget, eenmalige belasting, vergoeding voor onderhoud bij stroomuitval of zware omstandigheden; vaste bedrading is in deze gevallen betrouwbaarder.

GCS/MNS is geschikt wanneer: Kernproductielijnen aanzienlijke stroomuitvalverliezen ervaren, talrijke circuits met beperkte ruimte, snel live-lijnonderhoud vereisen en prioriteit geven aan hoge automatisering en intelligentie.

Vraag: Welke invloed heeft de hoogte op de aanpassing van schakelapparatuur?

A: Op hoogtes boven de 1000 meter vermindert de ijle lucht de warmteafvoer en het isolatievermogen.

U moet ons tijdens de aanpassing informeren als u tijdens de selectie grotere luchtspleten, hoogwaardige isolatoren of reductie nodig heeft.

Vraag: Waarom zijn de laden van GCS uittrekbare laagspanningsschakelapparatuur soms moeilijk uit te trekken of in te brengen?

A: Vervorming van de geleiderail: Dit kan te wijten zijn aan een ongelijkmatige fundering tijdens de installatie, waardoor de kast vervormd raakt.

Vergrendeling: Controleer of de stroomonderbreker volledig open staat. Voor de veiligheid vergrendelt de mechanische vergrendeling de lade wanneer de stroomonderbreker wordt ingeschakeld.

Smeringsstoringen: Gebrek aan onderhoud gedurende een lange periode kan ervoor zorgen dat het mechanische mechanisme stijf wordt. Duw of trek niet met kracht aan de lade; verwijder eventuele vreemde voorwerpen en breng een geschikte hoeveelheid smeermiddel aan.
