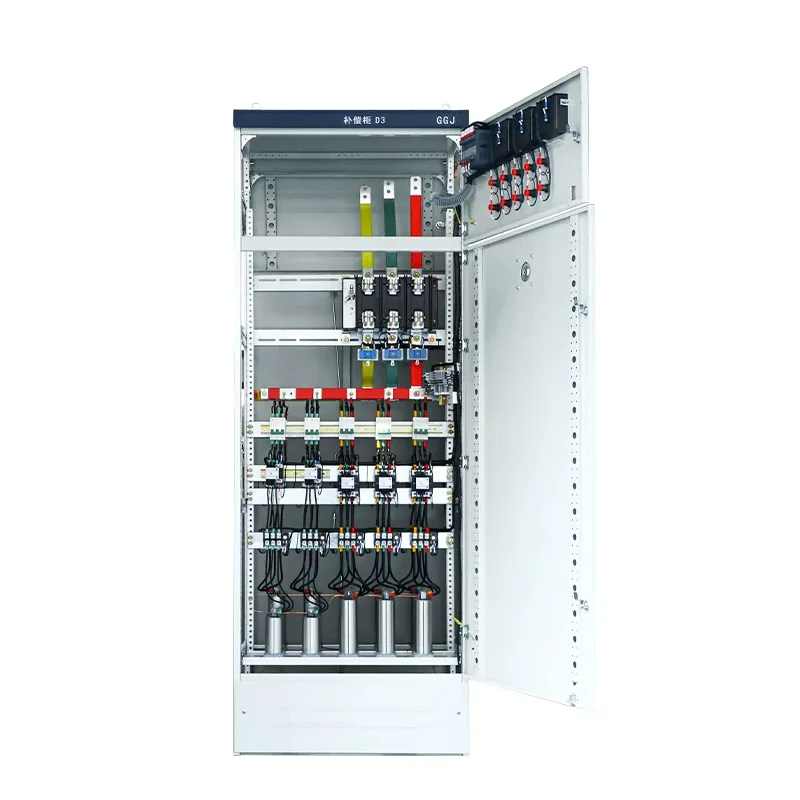

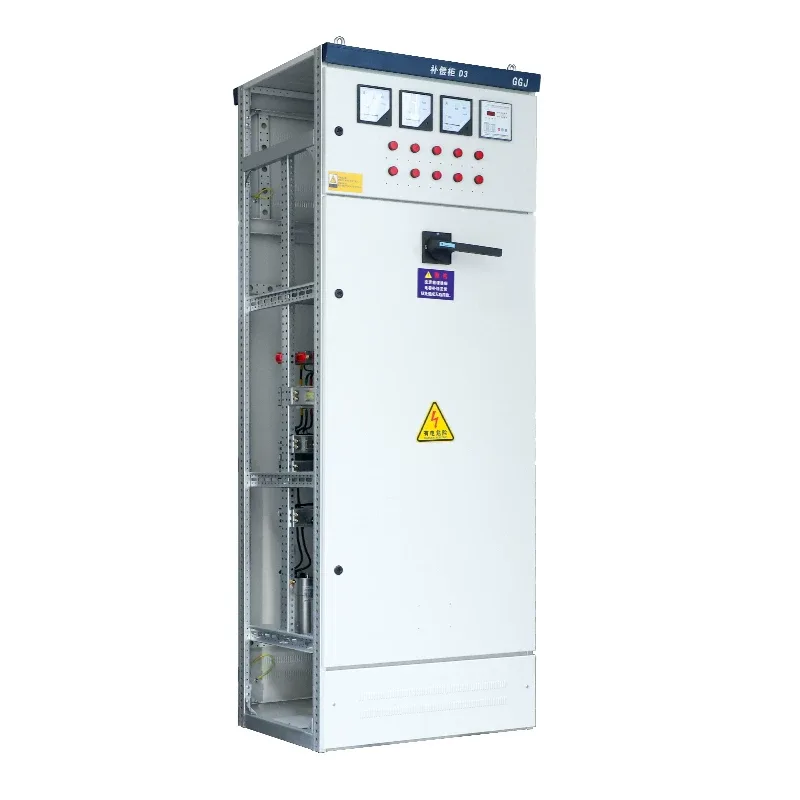

GGJ Compensatiekast voor laagspannings-reactiefvermogen

De GGJ Low Voltage Reactive Power Compensation Cabinet is een van de gebruikelijke modellen die Shangming kan leveren. Als fabriek bieden wij het product rechtstreeks aan u aan tegen een concurrerende prijs. Dit product kan de arbeidsfactor verbeteren, energie besparen, het verbruik verminderen en de kwaliteit van de werking van het elektriciteitsnet verbeteren.

Kernwerkprincipe

De kerntaak van de GGJ-laagspanningscompensatiekast voor reactief vermogen is om de door condensatoren gegenereerde voorstroom te gebruiken om de naijlstroom te compenseren die wordt gegenereerd door inductieve belastingen, met specifieke logica en stappen.

1. Realtime monitoring: de intelligente controller bemonstert de systeemspanning, stroom en arbeidsfactor (cosφ);

2. Beoordeling van de vraag: Wanneer cosφ < ingestelde waarde (typisch 0,92–0,95), wordt compensatie gestart;

3. Automatisch schakelen: condensatorbanken worden ingeschakeld volgens vooraf ingestelde strategieën (cyclische/gecodeerde/fuzzy-regeling);

4. Nuldoorgangsschakeling (optioneel): Thyristorschakelaars (TSC's) worden gebruikt om een ​​nul-inschakelstroomschakeling te bereiken, waardoor de levensduur van de condensator wordt verlengd.

Waarom zijn GGJ Compensatiekasten nodig?

De meeste industriële belastingen, zoals motoren, transformatoren en lasmachines, zijn inductieve belastingen. Deze apparaten verbruiken niet alleen actief vermogen, maar ook een aanzienlijke hoeveelheid reactief vermogen om het magnetische veld tot stand te brengen.

Zonder compensatie zal de arbeidsfactor afnemen (onder de 0,9), wat leidt tot grote spanningsschommelingen in het elektriciteitsnet, verspilling van transformatorcapaciteit en zelfs boetes van het energiebedrijf.

Na het installeren van een GGJ-laagspanningscompensatiekast voor reactief vermogen, wordt door het aansluiten van condensatoren de reactieve stroom gegenereerd die nodig is voor de inductieve belasting, waardoor de arbeidsfactor van de hoofdlijn wordt verbeterd (doorgaans ingesteld tussen 0,92 en 0,98).

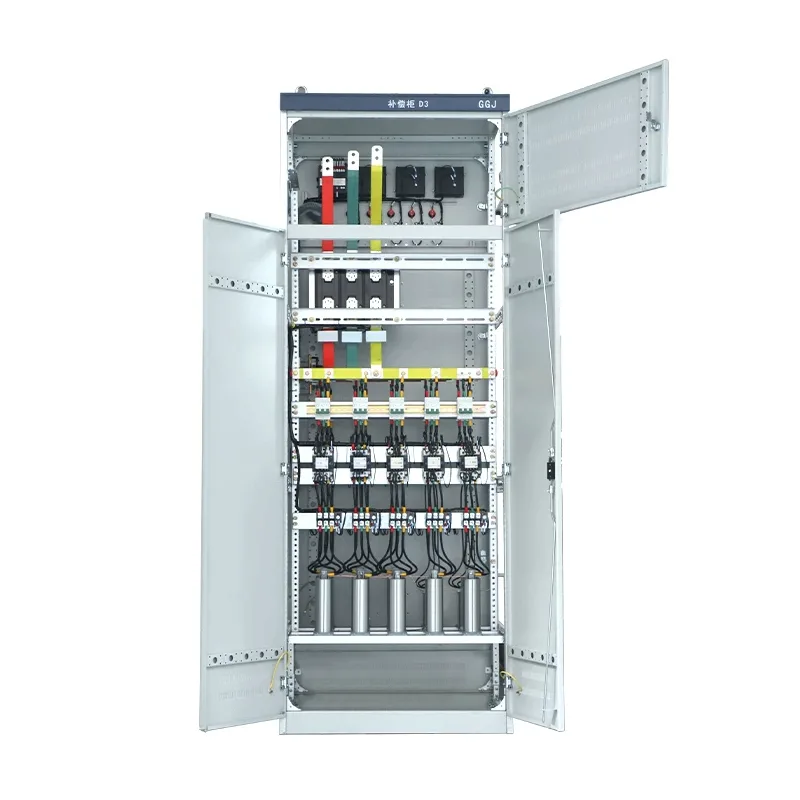

Kerncomponenten

De GGJ-compensatiekast voor laagspannings-reactiefvermogen van Shangming is geen eenvoudig schakelapparaat. Het integreert de volgende componenten met precisie, waardoor betrouwbare kwaliteit en stabiele prestaties worden gegarandeerd via onze rigoureuze processen en testprocedures.

● Automatische reactieve vermogensregelaar: verantwoordelijk voor realtime monitoring van de vermogensfactor van het elektriciteitsnet. Wanneer deze onder de ingestelde waarde komt, geeft hij automatisch een commando om condensatoren aan te sluiten.

● Zelfherstellende laagspanningscondensator: de kerncomponent voor energieopslag, die geavanceerde reactieve stroom levert.

● Schakelschakelaars: Inclusief speciale condensatorschakelaars en samengestelde schakelaars. De eerste is een mechanische schakelaar met inschakelstroomonderdrukkingsapparatuur, terwijl de laatste een nuldoorgangsschakeling mogelijk maakt, waardoor vonken en inschakelstroom worden geëlimineerd, geschikt voor frequente schakeltoepassingen.

● Seriereactor: wordt gebruikt om harmonischen te onderdrukken en de inschakelstroom te beperken tijdens het schakelen van condensatoren, waardoor condensatoren worden beschermd tegen doorbranden.

● Zekering: Biedt bescherming tegen kortsluiting.

Kernvoordelen

1. Energiebesparing en kostenreductie: De GGJ laagspanningscompensatiekast voor reactief vermogen verbetert de arbeidsfactor en vermijdt boetes als gevolg van de stroomaanpassingskosten van het energiebureau. Dit is een veelvoorkomend probleem dat we tegenkomen bij het werken met binnenlandse Chinese klanten en het is een ontwerp dat aan hun behoeften voldoet. Het vermindert lijnstroom- en koperverliezen (I²R), waardoor 5%–15% op de elektriciteitsrekening wordt bespaard.

2. Verbeterde stroomkwaliteit: de compensatiekast stabiliseert de busspanning, voorkomt spanningsdalingen veroorzaakt door het opstarten en uitschakelen van de motor, maakt transformatorcapaciteit vrij en vertraagt ​​investeringen in capaciteitsuitbreiding.

3. Geautomatiseerde bediening: we gebruiken een geavanceerd ontwerp, waardoor stabiele prestaties worden gegarandeerd. De apparatuur kan 24/7 automatisch in- en uitschakelen zonder handmatige tussenkomst. Het kan zelf een diagnose stellen van veelvoorkomende fouten, zoals condensatorstoringen en alarmen voor te hoge temperaturen. Technische ondersteuning is op elk moment beschikbaar bij Shangming.

4. Hoge veiligheid: de condensatoren maken gebruik van zelfherstellende technologie van het droge type, waardoor fouten automatisch worden geïsoleerd en explosies worden voorkomen. De reactor onderdrukt resonantie, waardoor wordt voorkomen dat de compensatie catastrofaal wordt.

GGJ Vergelijking met andere compensatiemethoden

GGJ is de koning van de kosteneffectiviteit en biedt de meest economische blindvermogencompensatie in harmonisch geregelde steady-state-systemen.
