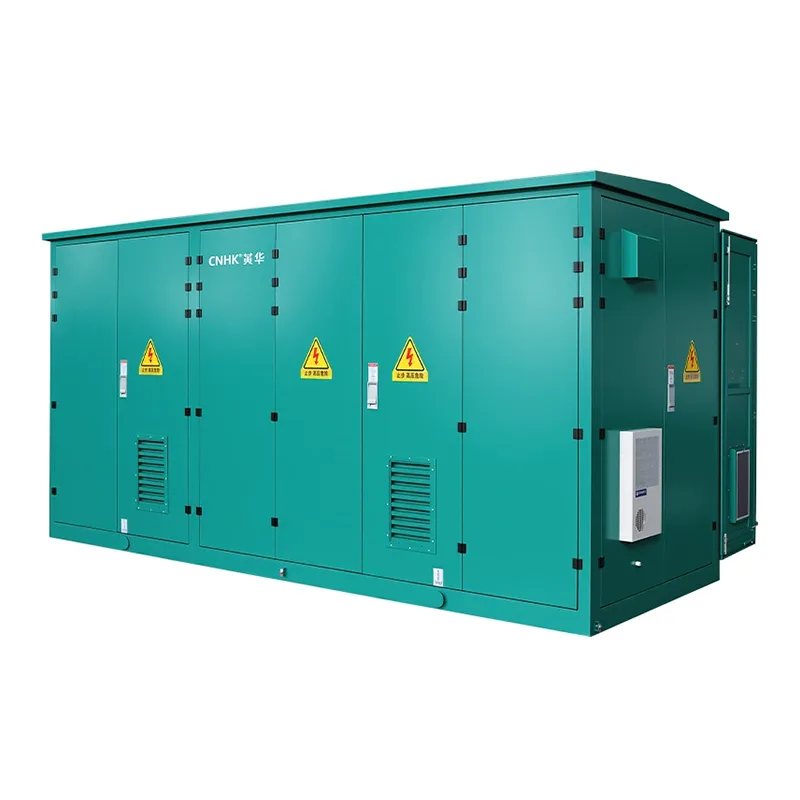

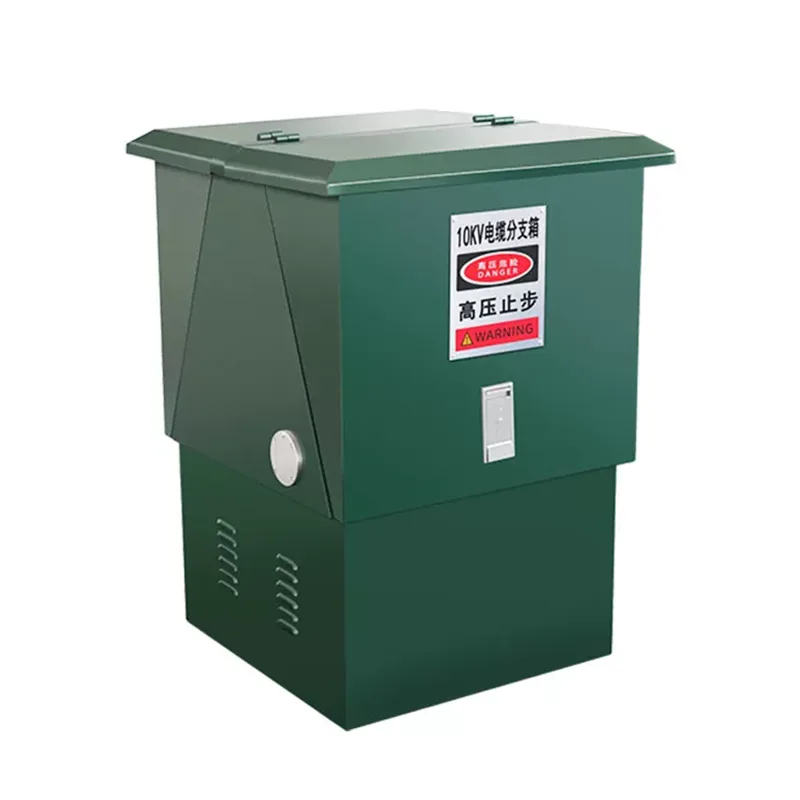

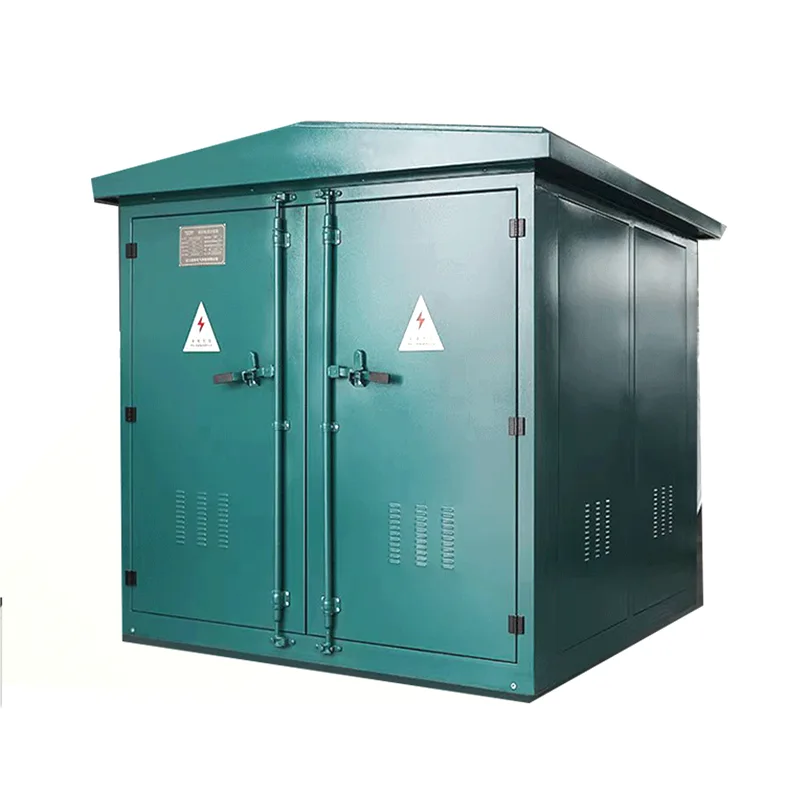

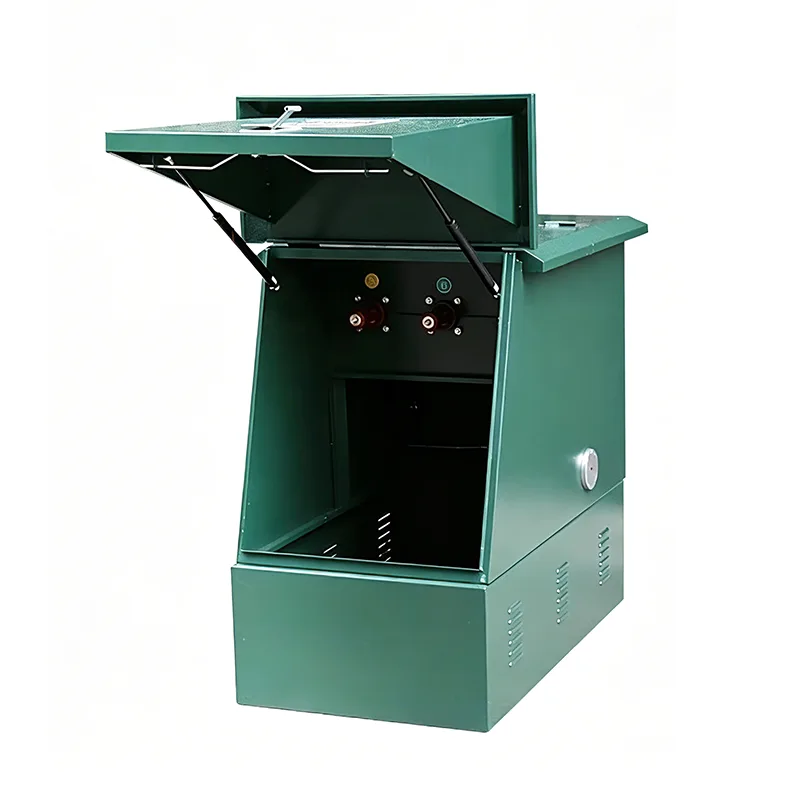

Aftakdoos voor hoogspanningskabels

Hoogspanningskabelaftakdozen worden gebruikt in 6kV-35kV middenspanningsdistributienetwerken. Ze worden in de fabriek geprefabriceerd en ter plaatse geïnstalleerd door middel van plug-in montage van hoogspanningskabelverbindingen, het vervangen van kabelputten en het ter plaatse vervaardigen van aansluitkoppen. Shangming kan, als fabrikant van dit product, het aanpassen aan de werkelijke behoeften van het project. Neem contact met ons op.

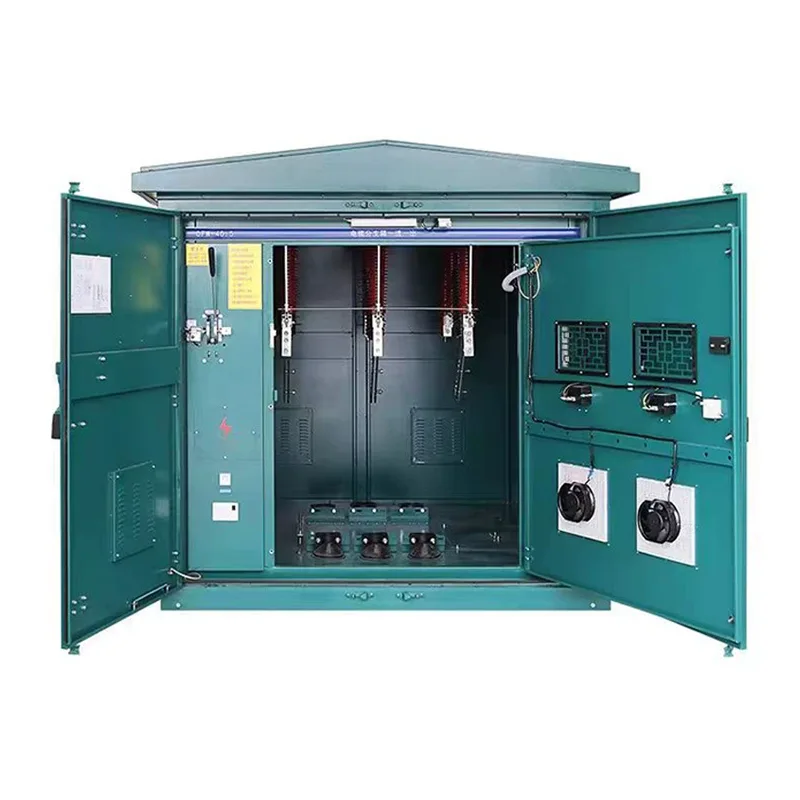

Structurele compositie

Hoogspanningskabelaftakdozen dienen als kabelaftakkingen, knooppunten en beveiligingscomponenten in hoogspanningsstroomdistributiesystemen. Hoewel het in de eerste plaats een verbindingselement is, kunnen indien nodig beschermende voorzieningen aan de structurele componenten worden toegevoegd.

1. Behuizing: De behuizing is het basisonderdeel. We gebruiken metaal met hoge sterkte, zoals koudgewalst staal of roestvrij staal, dat waterdichte, stofdichte, corrosiebestendige en weerbestendige eigenschappen biedt, geschikt voor hoogspanningsomgevingen binnen en buiten.

2. Hoofdkabelaansluitterminal: Dit onderdeel wordt gebruikt voor hoogspanningskabels met een grote doorsnede, die aluminium of koperen geleiders ondersteunen, waardoor betrouwbaar contact en een lage impedantie worden gegarandeerd.

3. Filiaalterminals: een one-in-multiple-out-structuur, intern geïsoleerd met hoogisolerende, hittebestendige materialen om elektrische isolatie en veilige afstanden tussen takken te garanderen.

4. Isolatie- en beveiligingssysteem: Uitgerust met hoogspanningsbussen en isolerende afdekkingen om kortsluiting, overslag of ongelukken met elektrische schokken te voorkomen.

5. Beveiligingsapparaten: Optioneel op basis van projectvereisten, inclusief hoogspanningszekeringen, belastingschakelaars, blikseminslag en overstroombeveiliging. Onafhankelijke bescherming voor vertakte circuits is mogelijk, terwijl de hoofdlijn een continue stroomvoorziening onderhoudt.

Producteigenschappen

1. Hoogspanningsveiligheid en isolatie

De hoogspanningskabelaftakdoos heeft een zeer sterke metalen behuizing met een isolerende afdekking, die hoogspanningskabelaftakkingen van 1 kV ~ 35 kV en daarboven ondersteunt. Hoogspanningstakken zijn volledig geïsoleerd van de hoofdstroomlijn, waardoor flashover, kortsluiting of elektrische schokken worden voorkomen en voldaan aan de IEC/GB-veiligheidsnormen voor hoogspanningsdistributie.

2. Vertakkingsfunctie met meerdere circuits

Dit product ondersteunt kabelvertakkingen met één in meerdere stopcontacten, waardoor een flexibele configuratie van het aantal circuits naar behoefte mogelijk is. De interne rail- of geleiderstructuur verdeelt de stroom gelijkmatig, en verschillende aftakstroomcapaciteiten kunnen worden aangepast aan de belastingsvereisten, waardoor de bedrading van hoogspanningskabels wordt vereenvoudigd en de complexiteit van de constructie wordt verminderd.

3. Hoge beschermingsgraad

Shangming kan buitenaftakdozen aanpassen met IP54/IP65-beschermingsclassificaties op basis van werkelijke omgevingsomstandigheden, bestand tegen regen, stof, ultraviolette straling en corrosieve omgevingen, en aanpasbaar voor langdurig gebruik in omgevingen met hoge, lage temperaturen en vochtige omstandigheden.

4. Modulaire structuur

Onze aftakdozen hebben een compacte structuur, duidelijke bedrading en een korte installatietijd ter plaatse, waardoor tijd wordt bespaard in vergelijking met traditionele kabelgoten. Installatieopties omvatten wandmontage, vloermontage of beugelbevestiging. Onderhoud en uitbreiding zijn eenvoudig, waardoor de operationele efficiëntie wordt verbeterd.

5. Lange levensduur en lage onderhoudskosten

Doordat we zeer weer- en corrosiebestendige materialen hebben geselecteerd, wordt de levensduur van het product effectief verlengd. Het afgedichte ontwerp voorkomt dat stof, vocht en ongedierte binnendringen, wat resulteert in minimaal dagelijks onderhoud en lage bedrijfskosten.

Vergelijking van hoogspannings- en laagspanningskabelverdeelkasten

Veelgestelde vragen

Vraag: Als de spanningsindicator op het oppervlak van de behuizing uit is, kan ik dan zien of het circuit geen stroom meer heeft?

EEN: Absoluut niet. De spanningsindicator dient alleen ter aanvullende referentie. Een niet-verlichtende indicator kan te wijten zijn aan een beschadigde indicator, een defecte sensor of een doorgebrande zekering. Vóór elke operatie moet een hoogspanningstester met de juiste spanning worden gebruikt voor testen ter plaatse.

Vraag: Wat moet ik doen als ik tijdens de inspectie een licht sissend geluid uit de behuizing hoor?

A: Vraag onmiddellijk een stroomstoring aan voor inspectie. Sissen is meestal een teken van gedeeltelijke ontlading, wat aangeeft dat de interne isolatie mogelijk is gescheurd of dat er een afvoerpad is ontstaan ​​als gevolg van onjuiste installatie. Als dit niet snel wordt aangepakt, kan dit snel escaleren in een fase-naar-fase kortsluiting of zelfs tot ontploffing van de behuizing leiden.

Vraag: Hoe kies ik tussen SF6-isolatie en massieve isolatie?

A: SF6-isolatie: Extreem volwassen technologie met sterke boogdovende eigenschappen, maar brengt broeikasgasemissies met zich mee en vereist regelmatige monitoring van de manometer.

Solide isolatie: gasvrije bescherming, milieuvriendelijker, geschikt voor gebieden met extreem hoge milieueisen of hooggelegen gebieden, waardoor interne luchtbellen worden voorkomen.
