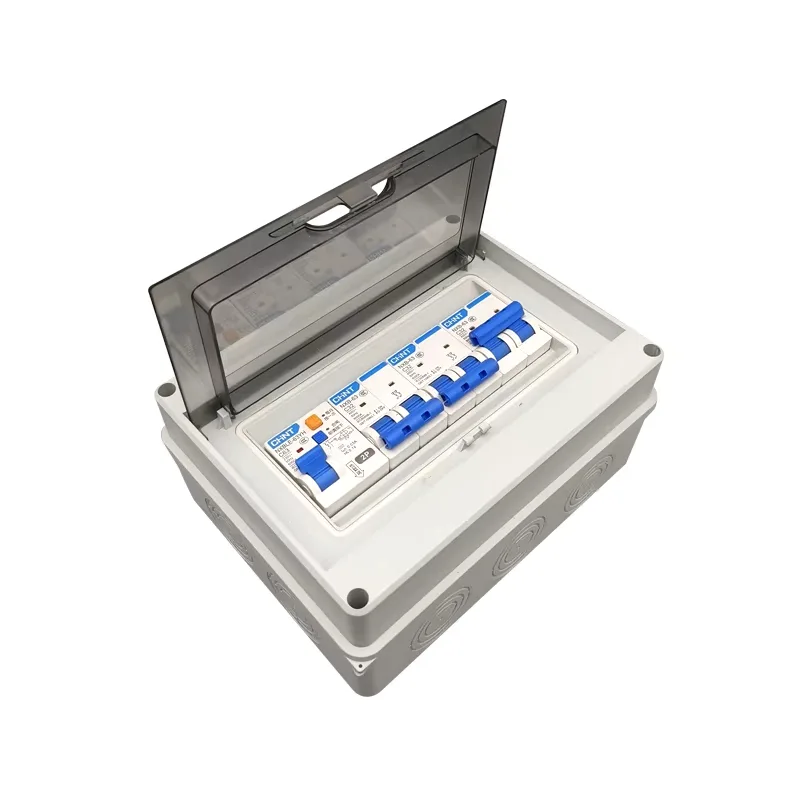

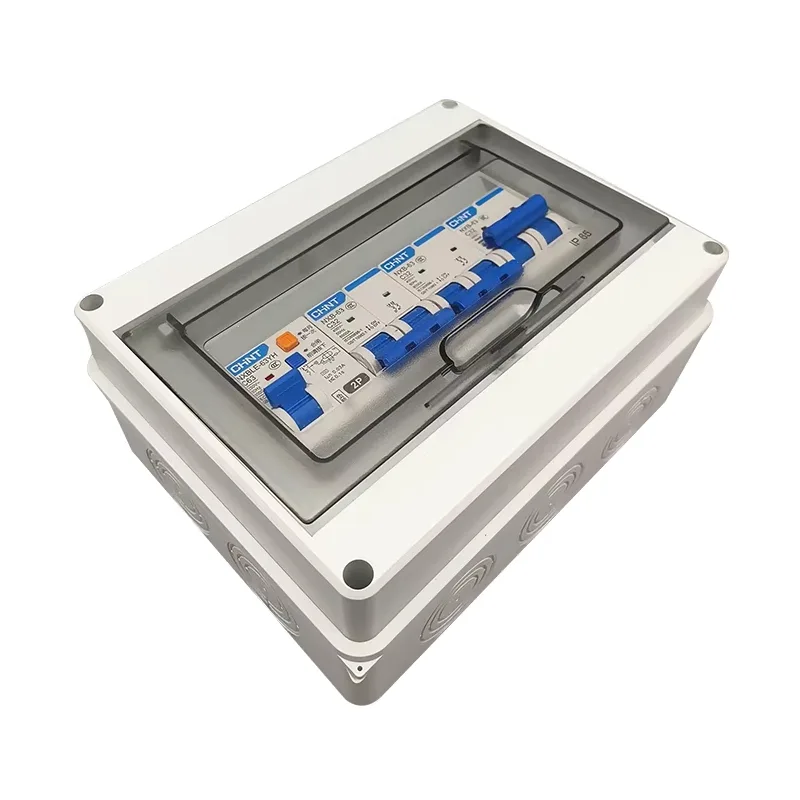

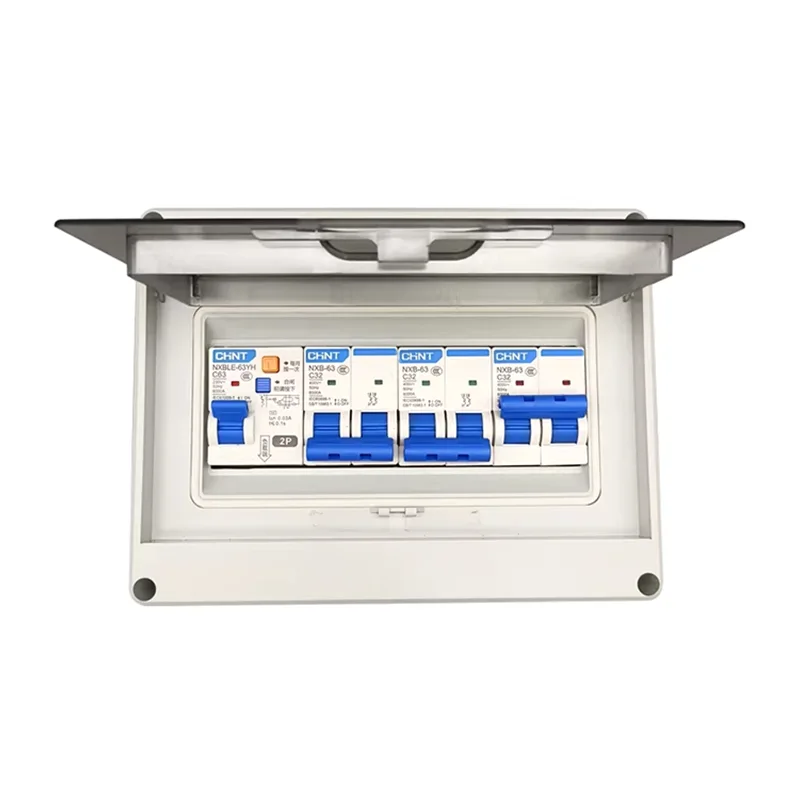

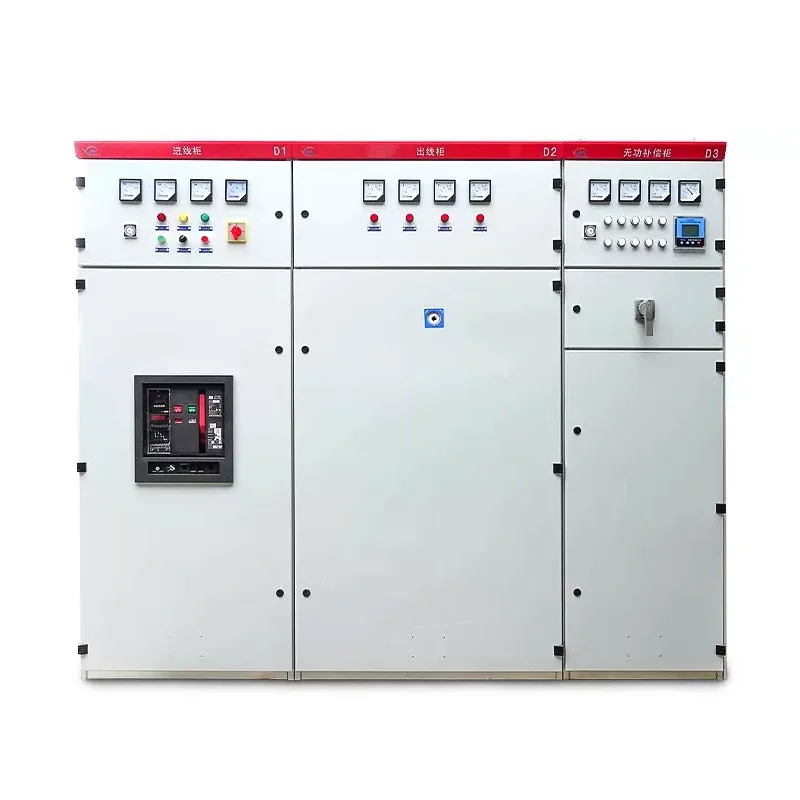

Verdeelkast voor luchtstroomonderbrekers

Als u Shangming, een Chinees bedrijf, kiest als leverancier van uw luchtstroomonderbrekerverdeelkasten, krijgt u toegang tot technische ondersteuning en concurrerende prijzen. Deze verdeelkast ondersteunt intelligente monitoring en afstandsbediening.

Belangrijkste functies

Hoofdstroombediening: Als hoofdingangsschakelaar voor het laagspanningssysteem is de verdeelkast voor luchtstroomonderbrekers verantwoordelijk voor het besturen van de hoofdstroomschakelaar voor het hele gebouw of de productielijn, en voor het regelen van de aan/uit-status van het gehele stroomdistributiesysteem.

Meerdere beveiligingen: De apparatuur biedt nauwkeurige drietrapsbeveiliging: overbelasting met lange vertraging, kortsluiting, kortsluiting, onmiddellijke kortsluiting en aardfoutbeveiliging.

Stroombewaking: De luchtstroomonderbreker kan een intelligente controller integreren om realtime gegevens zoals spanning, stroom, frequentie en arbeidsfactor weer te geven.

Hiërarchische vergrendeling: De verdeelkast voor luchtstroomonderbrekers kan logisch worden vergrendeld met stroomopwaartse transformatoren of stroomafwaartse aftakkasten om te voorkomen dat trapsgewijze uitschakeling grootschalige stroomuitval veroorzaakt, waardoor kabels, apparatuur en de veiligheid van het personeel worden beschermd.

Productvergelijking: luchtstroomonderbrekerverdeelkast versus standaard verdeelkast

Hoe kiest u de juiste specificaties voor de verdeelkast voor luchtstroomonderbrekers?

Een juiste selectie verbetert de daaropvolgende installatie, het onderhoud, de prestaties en de levensduur. Shangming geeft als fabrikant van verdeelkasten voor luchtstroomonderbrekers advies op basis van een standaard selectieproces: Toepassing → Spanning → Stroom → Kortsluitcapaciteit → Structuurvorm → Kastspecificaties → Uitgaande lijnschema → Intelligente configuratie → Omgevingsverificatie.

I. Verduidelijk de toepassing

Voordat u specificaties selecteert, moet u eerst de functie van de verdeelkast van de luchtschakelaar in uw systeem bepalen.

Laagspanningshoofdverdeelkast voor inkomende lijnen: Dient als hoofdschakelaar voor het gehele laagspanningssysteem, overeenkomend met de maximale belasting en maximale kortsluitstroom.

Busverdeelkast: gebruikt voor verbinding tussen twee railsecties; belangrijkste overwegingen zijn de capaciteit van de verbinding en de bedrijfsfrequentie.

Belangrijke verdeelkast voor lasttoevoer: voedt kritieke apparatuur, die een hoge betrouwbaarheid en selectieve bescherming vereist.

Verschillende toepassingen vereisen aanzienlijk verschillende specificaties; dit is de eerste stap.

II. Bepaal de nominale spanning en het systeemtype

Gemeenschappelijke nominale spanningen: AC 380V / 400V / 690V, moeten consistent zijn met het plaatselijke stroomvoorzieningssysteem.

Systeemtype: driefasige driedraads / driefasige vierdraads. Controleer of een neutrale (N) lijn en een beschermende aardleiding (PE) vereist zijn.

Een onjuiste spanning en een onjuist systeemtype zullen de apparatuur direct onbruikbaar maken.

III. Bereken en selecteer de nominale stroom

Bereken de werkelijke belastingsstroom en vat de ontwerpstroom van alle stroomafwaartse circuits samen, gebaseerd op de maximale gelijktijdige bedrijfsomstandigheden.

Bij het selecteren raden wij aan een redelijke marge te reserveren, doorgaans 10%–30%, voor toekomstige uitbreiding.

Gemeenschappelijke ACB-nominale stroomwaarden: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

In principe moet de bedrijfsstroom op lange termijn ≤ 80%–90% van de nominale ACB-stroom bedragen.

IV. Controle van het kortsluitvermogen

Veel klanten zien dit punt over het hoofd bij het selecteren van stroomonderbrekers, maar het is van cruciaal belang. Onvoldoende breekvermogen kan ernstige veiligheidsrisico's veroorzaken.

De kortsluitstroom op het installatiepunt moet worden bepaald, berekend op basis van de transformatorcapaciteit, impedantie en kabellengte.

Selecteer een passend uitschakelvermogen: Icu / Ics ≥ de maximale kortsluitstroom van het systeem.

Algemene vermogens: 50kA, 65kA, 80kA, 100kA.

V. Selecteren van de structuur van de stroomonderbreker

Vaste ACB: Lage kosten, onderhoud vereist stroomuitval.

Lade-type ACB: handig onderhoud, ondersteunt ononderbroken onderhoud, vaker gebruikt in industriële projecten.

VI. Bepalen van de specificaties en structuur van de verdeelkastkast

De afmetingen van de kast zijn afhankelijk van de ACB-specificaties, de railcapaciteit en het aantal uitgaande circuits. De belangrijkste typen zijn wandmontage en vloerstaand.

Beschermingsgraad: Binnen: IP30 / IP40; Buiten: IP54 / IP65.

VII. Selectie van busbar- en uitgaande lijnconfiguratie

De specificaties van de rail moeten worden geselecteerd op basis van de nominale stroom en de dwarsdoorsnede van de koperen rail, waarbij rekening moet worden gehouden met temperatuurstijging en langdurig gebruik.

Typen uitgaande lijncircuits: MCCB uitgaande lijn, MCB uitgaande lijn, directe kabel uitgaande lijn.

Is een back-upcircuit vereist? Reserveer dan ruimte voor toekomstige capaciteitsuitbreiding.

VIII. Intelligente functies en accessoireconfiguratie

Optionele functies zijn onder meer: ​​stroom-, spannings- en energiemonitoring; communicatie-interface; openen en sluiten op afstand; foutalarm en statusfeedback.

Het intelligente type wordt aanbevolen voor fabrieks-, datacenter- en openbare bouwprojecten.

IX. Verificatie van omgevings- en gebruiksomstandigheden

Bevestig de volgende omgevingsfactoren:

Omgevingstemperatuur (derating vereist bij hoge temperaturen)

Installatie hoogte

Aanwezigheid van stof, vocht of corrosieve gassen

Is seismisch ontwerp vereist?
