Wenzhou Shangming Electric Co., Ltd. is een toonaangevende fabrikant en leverancier van hoogwaardige elektrische apparatuur.

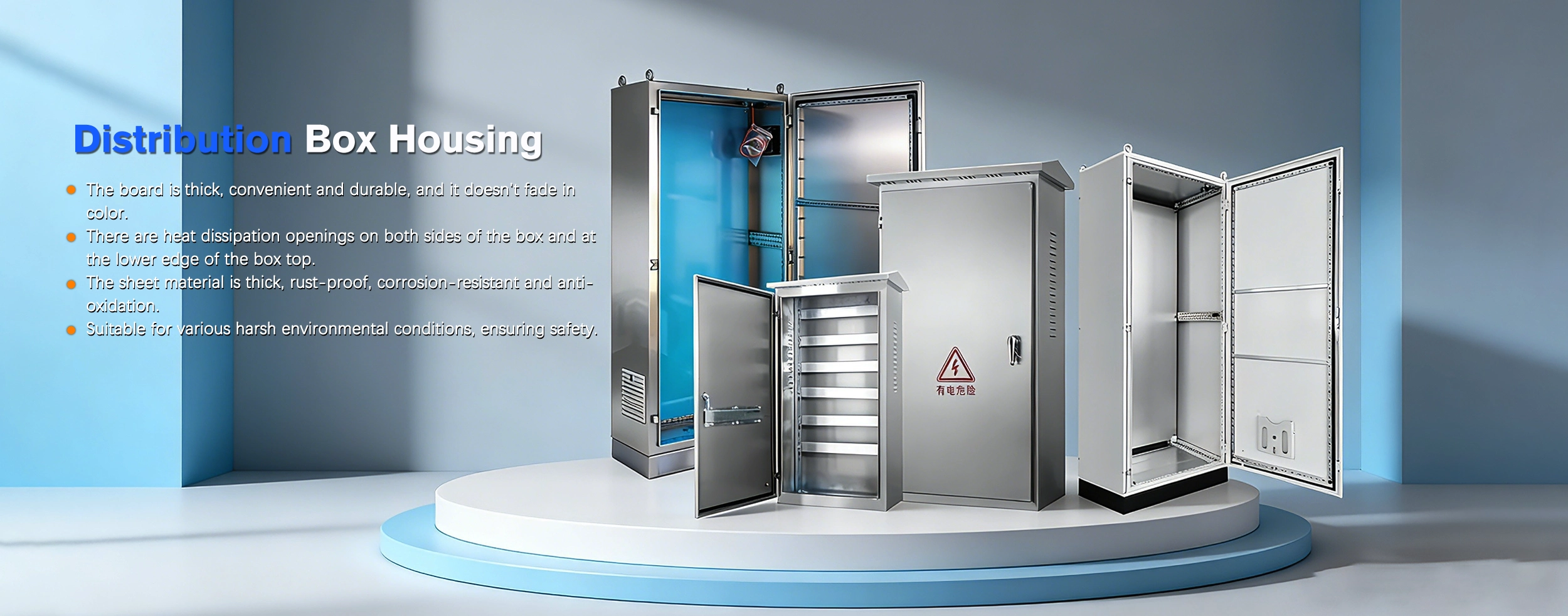

Shangmingis een betrouwbare fabrikant en leverancier van verdeelkastbehuizingen. Dankzij onze uitgebreide ervaring bieden wij producten aan in een verscheidenheid aan materialen en specificaties, maar kunnen wij ook maatwerkoplossingen bieden die zijn afgestemd op uw specifieke behoeften.

Belangrijkste kenmerken

1. Fysieke bescherming: Biedt bescherming tegen het binnendringen van stof, water en vreemde voorwerpen, terwijl onbedoeld contact tussen personeel en onder spanning staande componenten wordt voorkomen.

2. Veiligheidsisolatie: Isoleert hoogspannings- en hoogstroomapparatuur van de werkomgeving, waardoor het risico op elektrische schokken en brand wordt verminderd.

3. Componentenmontageplatform: De verdeelkastbehuizing is voorzien van DIN-rails, montagebeugels en voorgeboorde gaten om de gestandaardiseerde installatie van componenten zoals stroomonderbrekers en elektriciteitsmeters te vergemakkelijken.

4. Elektromagnetische afscherming: Minimaliseert de impact van externe elektromagnetische interferentie op de interne besturingscircuits.

5. Aanpassingsvermogen aan de omgeving: Door het gebruik van verschillende materialen en beschermingsklassen is de behuizing geschikt voor een breed scala aan omgevingen, waaronder binnen-, buiten- en industriële omgevingen.

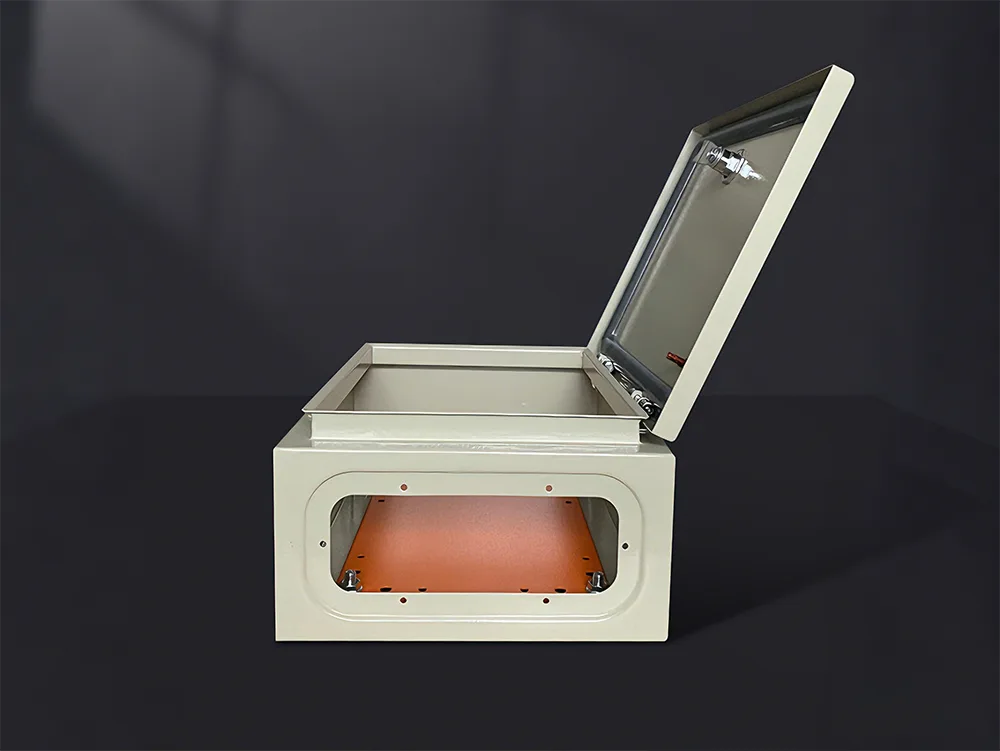

Structurele componenten

Kastdeur: Verkrijgbaar in transparante en massieve deuropties; aangepaste configuraties zijn verkrijgbaar bij Shangming.

Montageplaat: Een metalen plaat die wordt gebruikt voor het intern bevestigen van componenten; het is afneembaar om montage buiten de kast te vergemakkelijken.

Knock-outs: Voorgeperforeerde kabelinvoerpoorten ontworpen voor kabels met verschillende diameters.

Afdichtende pakking: Een zeer elastische pakking langs de omtrek van het deurpaneel, die dient als cruciaal element voor het garanderen van de gespecificeerde IP-beschermingsgraad.

Aardingsbout: Essentieel om ervoor te zorgen dat de metalen behuizing betrouwbaar geaard is, waardoor wordt voorkomen dat de behuizing elektrisch wordt geactiveerd.

Toepassingsscenario's

I. Het bouwen van laagspanningsstroomdistributiesystemen

Onze verdeelkastbehuizingen dienen als verdeelkasten voor commerciële gebouwen, woonverdiepingen en stroomdistributie in openbare ruimtes.

Ze fungeren als montageplatforms voor componenten zoals stroomonderbrekers en aardlekschakelaars, waardoor gestandaardiseerde bedrading en veiligheidsbescherming worden vergemakkelijkt en tegelijkertijd de algehele netheid en veiligheid van het stroomdistributiesysteem worden verbeterd.

II. Industriële apparatuur en automatiseringscontrole

Ze fungeren als schakelkasten voor machines, schakelkasten voor geautomatiseerde productielijnen en behuizingen voor PLC-besturingssystemen.

Intern huisvesten ze componenten zoals schakelaars, relais en besturingsmodules, waardoor deze elektrische apparatuur wordt beschermd tegen stof- en olieverontreiniging en de integratie en het onderhoud van de apparatuur worden vergemakkelijkt.

III. Stroomdistributie en engineeringprojecten voor buiten

Ze dienen als tijdelijke buitenstroomkasten, stroomverdeeleenheden voor bouwplaatsen en schakelkasten voor wegverlichting.

Als u voor deze toepassingen een product op maat nodig heeft, raden wij u aan een hoge beschermingsgraad te kiezen (bijvoorbeeld IP54 / IP65) om weerstand tegen water, stof en regen te garanderen.

IV. Fotovoltaïsche en nieuwe energiesystemen

Shangming biedt behuizingen voorPV-combiboxen, netgekoppelde PV-kasten en schakelkasten voor energieopslagsystemen.

Als fundamentele behuizing voor nieuwe energieapparatuur bieden deze behuizingen bescherming, isolatie en montageruimte, waardoor ze voldoen aan de vereisten voor langdurig gebruik buitenshuis.

V. Communicatie en infrastructuur

U kunt bij ons terecht voor het op maat maken van besturingskasten voor communicatieapparatuur, verdeelkasten voor laagspanningssystemen, voedingskasten voor bewakingssystemen en meer.

Dit garandeert de bescherming van communicatieapparatuur, voorkomt externe interferentie en impact op de omgeving, en verbetert de algehele systeemstabiliteit.

Met welke factoren moet rekening worden gehouden bij het selecteren van een verdeelkastbehuizing?

1. Afmetingen en specificaties

Bij het maken van een keuze raden wij af om een ​​behuizing te kiezen die alleen maar precies op de componenten past. Het gebied dat wordt ingenomen door interne componenten mag niet groter zijn dan 80% van het oppervlak van de basisplaat. De resterende 20% van de ruimte is gereserveerd voor bedrading, warmteafvoer en mogelijke toekomstige uitbreiding; daarom moet u altijd enige speelruimte in uw selectie toestaan.

Wat de diepte betreft, moet u rekening houden met de gecombineerde diepte van de stroomonderbrekers (inclusief hun bedieningshendels), draadgoten en de deur van de behuizing zelf. Dit is met name van cruciaal belang voor gegoten stroomonderbrekers met hoge stroomsterkte, die aanzienlijke diepte-eisen stellen; Als u hier geen rekening mee houdt, kan het voorkomen dat de deur goed sluit.

2. Beschermingsgraad (IP-code)

Selecteer de juiste beschermingsgraad op basis van de ernst van de installatieomgeving:

Binnenkantoren/gangen: IP30 – IP40 is voldoende.

Industriële werkplaatsen: IP54 wordt aanbevolen om bescherming te bieden tegen stof en spatwater.

Buiten/fotovoltaïsche systemen: IP65 of hoger is verplicht en de deurnaden moeten voorzien zijn van een doorlopende, geïntegreerde afdichting.

3. Materiaal- en corrosiebestendigheid

Koudgewalst staal: de meest veelzijdige optie, geschikt voor de meeste droge binnenomgevingen.

Roestvrij staal (304/316): Geschikt voor farmaceutische, voedselverwerkende en kustomgevingen met hoge blootstelling aan zoutnevel. Roestvrij staal 316 biedt superieure corrosieweerstand vergeleken met 304.

4. Thermisch beheer

Warmtebeheer is vaak een over het hoofd gezien aspect van verdeelkasten met hoog vermogen. Wij raden u aan uw keuze te maken op basis van de volgende scenario's:

Passieve koeling: Als de warmte die in de behuizing wordt gegenereerd minimaal is, is een volledig gesloten behuizing geschikt.

Actieve koeling: Als de behuizing componenten bevat zoals frequentieregelaars (VFD's), softstarters of hoogstroomschakelaars, moet u een behuizing selecteren die is uitgerust met ventilatieroosters. In sommige gevallen moet u mogelijk zelfs een model selecteren met voorgeboorde montagegaten voor een axiale koelventilator.

Bescherming tegen zonlicht: Voor buitenbehuizingen raden we een structuur met dubbel dak aan om te voorkomen dat direct zonlicht ervoor zorgt dat de interne temperatuur omhoog schiet.

5. Installatie- en bedieningsgemak

Deuropeningsrichting: Bepaal of een links- of rechtsopenende deur handiger is gezien de beschikbare ruimte op de installatielocatie. Sommige hoogwaardige behuizingen van Shangming zijn voorzien van deuren die omkeerbaar zijn (kan worden geconfigureerd om van links of rechts te openen).

Kabelingang/uitgang: bevestig of kabels via de boven- of onderkant van de behuizing worden ingevoerd en verlaten. Wij raden u aan een behuizing te kiezen die is uitgerust met een verwijderbare flensplaat; Het boren van kabelinvoergaten in de flensplaat biedt meer flexibiliteit en zorgt voor een superieure afdichting vergeleken met rechtstreeks boren in de behuizing.

Slottype: Standaard industrieel driehoekig slot, verzonken slot met sleutel of brandveilig nokkenslot.

Naast verschillende soortenverdeelkast behuizingenbiedt Shangming ook vloerstaande stroomverdeelkastbehuizingen aan, een belangrijk onderdeel van ons hoogwaardige productassortiment. Kies ons als uw leverancier voor de lange termijn en profiteer van one-stop-oplossingen op maat en prijzen die rechtstreeks af fabriek zijn.

Belangrijkste kenmerken

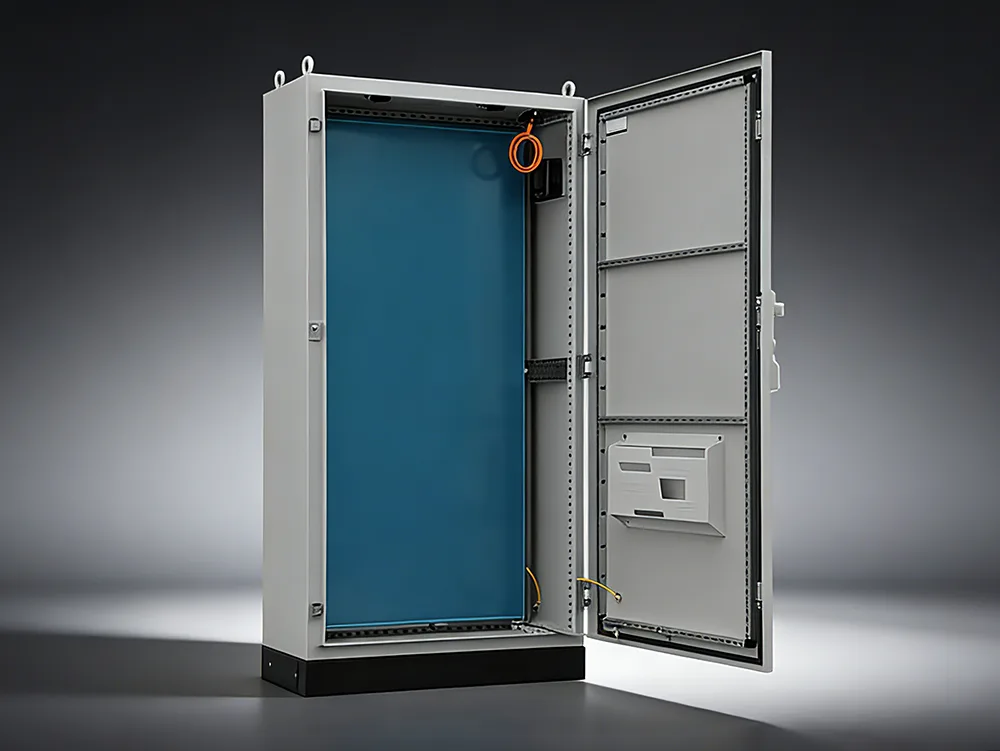

Hoog draagvermogen: Voor onze vloerstaande stroomverdeelkastbehuizingen gebruiken we doorgaans koudgewalste stalen platen met een dikte van 2,0 mm of meer, die ofwel zijn gelast of geassembleerd om de structuur te vormen. Dankzij deze robuuste constructie kan de kast zware frame-type stroomonderbrekers, koperen rails met grote doorsnede en transformatorkabels veilig ondersteunen.

Modulair ontwerp: Het interieur is voorzien van een modulair gatenpatroonsysteem, waardoor dwarsbalken en montageplaten flexibel kunnen worden aangepast aan specifieke eisen. Dit ontwerp maakt handige upgrades en uitbreidingen mogelijk wanneer dat nodig is.

Ventilatie en warmteafvoer: Gezien de hoge stroomniveaus die doorgaans aanwezig zijn in de kast, is de behuizing uitgerust met ventilatieopeningen aan de bovenkant en luchtinlaatopeningen aan de onderkant om een ​​effectieve luchtstroom te garanderen. Bovendien kunnen klanten een aangepaste configuratie aanvragen om een ​​geforceerd luchtkoelsysteem in het product te integreren.

Gemeenschappelijke kabinetsclassificaties

Op basis van hun structurele vorm zijn vloerstaande kasten voornamelijk onderverdeeld in twee hoofdcategorieën:

1. Vast type

Kenmerken: Interne componenten zijn stevig gemonteerd via steunbeugels; eenmaal bedraad kunnen ze niet meer worden verplaatst.

Toepassingen: Beschikt over een eenvoudige structuur en lage kosten; doorgaans gebruikt in omgevingen waar de eisen voor continue stroomvoorziening niet extreem streng zijn.

Representatief model: AC-laagspanningsstroomverdeelkast van het GGD-type.

2. Uitrijdbaar type / verwijderbaar type

Kenmerken: Elk afzonderlijk circuit is ondergebracht in een afzonderlijk, onafhankelijk ladeblok.

Toepassingen: Uiterst handig voor onderhoud. Als een specifiek circuit uitvalt, kan de bijbehorende lade eenvoudig worden uitgetrokken en vervangen door een nieuwe, zonder dat de hoofdstroomvoorziening hoeft te worden afgesloten.

Representatieve modellen: geavanceerde stroomverdelingskasten van het type GCK, GCS en MNS.

Vloerstaande versus aan de muur gemonteerde verdeelkasten: wat is het verschil?

Aanbevelingen voor productselectie en configuratie

Op basis van uw specifieke projectvereisten, tijdens de pre-sales fase,Shangmingzal u de meest geschikte configuratie aanbevelen. Over het algemeen worden hieronder de toepassingsscenario's weergegeven die we het vaakst ondersteunen, vergezeld van bijbehorende configuratie-aanbevelingen.

1. Industriële hoofdstroomverdeling

Aanbevolen configuratie:

Kastafmetingen: 1800–2200 mm (H) × 600–1000 mm (B) × 600–1000 mm (D)

Materiaal: koudgewalste staalplaat (≥1,5 mm)

Beschermingsgraad: IP30 / IP40

Structuur: Enkele kast of gekoppelde kasten (modulair/deelbaar)

Interieur: Ontworpen voor installatie van ACB / MCCB + railsysteem

2. Hoge stroom-/hoofdinkomende lijnsystemen

Aanbevolen configuratie:

Breedte: ≥800 mm

Diepte: ≥800 mm

Structuur: ontwerp met dubbele of meerdere deuren

Binnenruimte: Ondersteunt koperen rails met hoge stroomsterkte; inclusief gereserveerde ruimte voor kabelinvoer aan de boven- of onderkant.

3. Automatiseringsbesturing / PLC-schakelkasten

Aanbevolen configuratie:

Afmetingen: 1600–2000 mm (H)

Materiaal: gepoedercoat plaatstaal / roestvrij staal

Beschermingsgraad: IP40 / IP54

Interieur: montageplaat + DIN-rails

4. Buitentoepassingen

Aanbevolen configuratie:

Beschermingsgraad: IP54 / IP65

Materiaal: roestvrij staal (304/316) of gepoedercoat staal voor buitengebruik

Kenmerken: Regendichte luifel + Afdichtingsstrips + Anticondensontwerp

5. Zeer corrosieve omgevingen

Aanbevolen configuratie:

Materiaal: 304 / 316 roestvrij staal

Beschermingsgraad: IP55+

Oppervlaktebehandeling: corrosiewerende coating

Hoe voer ik routineonderhoud uit op een vloerstaande stroomverdeelkast?

1. Reiniging en stofverwijdering

Gebruik een droge, niet-geweven doek en een stofzuiger om het opgehoopte stof uit de kast te verwijderen; het gebruik van natte doeken of directe stoten met perslucht is ten strengste verboden.

Besteed bijzondere aandacht aan het reinigen van de rails, isolatoren, stroomonderbrekerbooggoten en ventilatiekanalen.

2. Aanhalen van elektrische aansluitingen

Inspecteer alle vastgeschroefde verbindingspunten op losheid; gebruik een momentsleutel om ze opnieuw vast te draaien tot de opgegeven aanhaalmomenten.

Als er tekenen van oxidatie of boogschade worden gedetecteerd, moeten de aansluitingen worden gepolijst of vervangen.

3. Functioneel testen van componenten

Stroomonderbrekers: Controleer of het handmatig openen en sluiten soepel verloopt en of het uitschakelmechanisme reageert.

Schakelaars/relais: Inspecteer de staat van de contacten op slijtage en controleer of de spoelweerstand binnen het normale bereik ligt.

Condensatoren: Controleer op tekenen van capaciteitsverslechtering, uitstulping of lekkage van elektrolyt.

SPD's (Surge Protection Devices): Controleer of het statusindicatorvenster groen is en of de degradatie-indicator niet is geactiveerd.

4. Testen van isolatieprestaties

Gebruik een megohmmeter van 500 V of 1000 V om het volgende te meten en te bevestigen:

Isolatieweerstand fase-naar-fase: ≥ 1 MΩ;

Isolatieweerstand fase-aarde: ≥ 1 MΩ;

Als de gemeten waarden onder deze normen vallen, onderzoek dan naar mogelijke oorzaken zoals binnendringend vocht of vervuiling.

5. Onderhoud van mechanische constructies

Inspecteer de geleiderails en de vergrendelingsmechanismen van ladeblokken om er zeker van te zijn dat ze niet blijven plakken of vastlopen. Smeer bewegende delen met vet dat speciaal is ontworpen voor elektrische apparatuur.

Controleer periodiek de functionaliteit van de "Five-Prevention" (in elkaar grijpende) veiligheidsmechanismen.

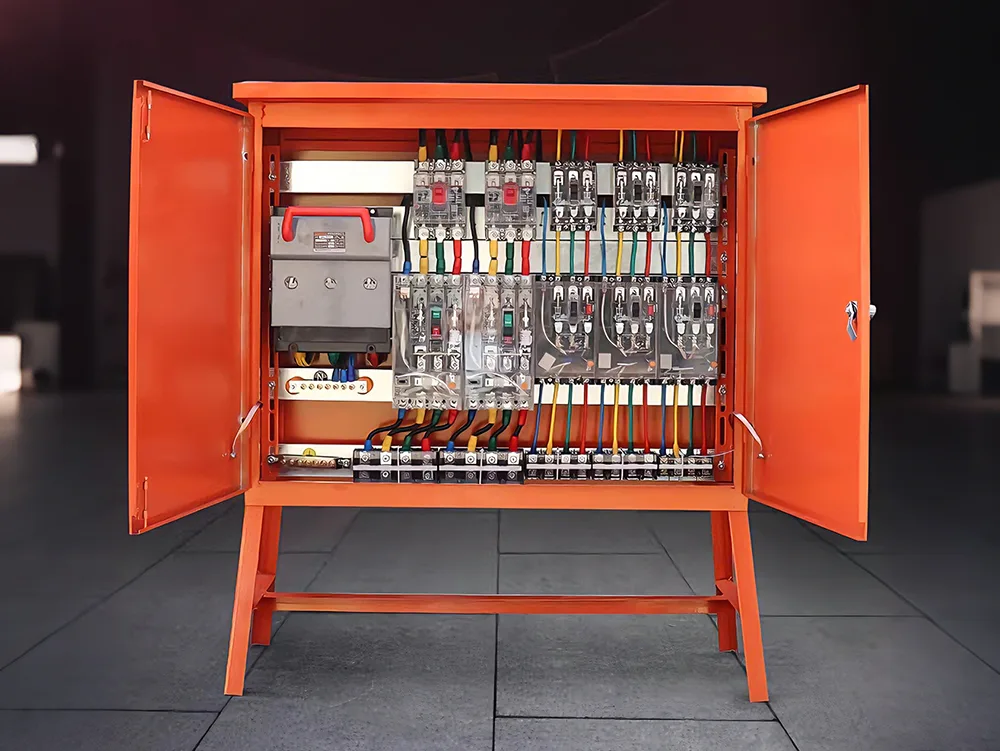

Nog op zoek naar een betrouwbare fabrikant en leverancier van hoog- en laagspanningsschakelapparatuur? KiezenShangming Elektrischuit China. Wij leveren professionele producten en diensten, ondersteunen diverse niet-standaard maatwerkverzoeken en bieden oplossingen op maat voor uw specifieke projectbehoeften.

Productcategorieën

1. Hoogspanningsschakelapparatuur

Deze categorie omvat apparatuur met een nominale spanning variërend van 3 kV tot 35 kV en hoger. Zijn primaire functie is het ontvangen en distribueren van elektrische energie; bovendien werkt het in geval van een storing in een elektriciteitsleiding samen met relaisbeveiligingsapparaten om kortsluitstromen die duizenden ampères bereiken snel te onderbreken.

Belangrijkste componenten:

Hoogspanningsstroomonderbrekers (vacuüm- of SF6-type): dienen als de belangrijkste boogdovende elementen.

Scheidingsschakelaars (isolatieschakelaars): zorgen voor een zichtbare fysieke luchtspleet om de veiligheid tijdens onderhoud te garanderen.

Stroom-/spanningstransformatoren: hoogspanningssignalen omzetten in laagspanningssignalen voor instrumentatie- en meetdoeleinden.

Typische modellen: KYN28 (met metaal bekleed uittrekbaar type), XGN (ringhoofdeenheid met vast type).

2. Laagspanningsschakelapparatuur

Deze categorie omvat apparatuur met een nominale spanning van 1000 V of minder. De primaire functie ervan is het beheren van de distributie in de laatste fase binnen een energiesysteem. Het distribueert elektrische energie (die door transformatoren wordt verlaagd) naar verschillende verdiepingen, productielijnen of door stroom aangedreven apparatuur.

Belangrijkste componenten:

Luchtstroomonderbrekers (ACB's): Gebruikt voor hoofdinkomende lijnen of uitgaande lijnen met hoge capaciteit.

Molded Case Circuit Breakers (MCCB's): gebruikt voor de bescherming van vertakte circuits.

Condensatorcompensatiekasten: worden gebruikt om de arbeidsfactor van het systeem te verbeteren en de elektriciteitskosten te verlagen.

Typische modellen:GGD (Vaste soort), GCK/GCS/MNS (uittrekbaar/ladetype).

Hoogspannings- en laagspanningsseries: een vergelijking

Toepassingsscenario's

Onze hoog- en laagspanningsschakelaars vinden een wijdverspreide toepassing en kunnen vaak tegelijkertijd binnen één omgeving worden ingezet om verschillende functies te vervullen. U kunt een complete oplossing op maat maken, afgestemd op uw specifieke vereisten.

Veelvoorkomende fouten en oplossingen voor probleemoplossing

Shangming is een professionele fabrikant die uitgebreide technische ondersteuningsdiensten na verkoop levert. Bovendien leveren wij bij de levering van onze producten een complete set inspectiedocumentatie en bedienings- en onderhoudsrichtlijnen. Ter referentie hebben we hieronder een lijst met veelvoorkomende problemen samengesteld.

1. Veelvoorkomende problemen met hoogspanningsschakelaars

Symptoom 1: gedeeltelijke ontlading en sissende geluiden

Oorzaken: binnendringend vocht in isolatiecomponenten; stofophoping aan het oppervlak, leidend tot kruipontlading; of corona-ontlading veroorzaakt door bramen op railaansluitpunten.

Oplossingen:

1. Omgevingscontrole: Controleer of de verwarmings- en ontvochtigingsunits in de kast correct functioneren.

2. Stroomloos reinigen: Maak de isolatoren en bussen schoon met watervrije alcohol.

3. Ultrasone detectie: Gebruik tijdens bedrijf een gedeeltelijke ontladingsdetector om de exacte locatie van de ontladingsbron te bepalen.

Symptoom 2: Hoogspanningsstroomonderbreker sluit of opent niet

Oorzaken: Beschadigde energieopslagmotor; doorgebrand stuurcircuit (spoelen/openen); of mechanisch vastlopen van de koppeling als gevolg van uitgedroogd smeermiddel.

Oplossingen:

Secundaire circuitinspectie: Meet de weerstand van de sluit- en openingsspoelen en zorg ervoor dat de spanning van de hulpvoeding binnen het normale bereik ligt.

Mechanische smering: Breng speciaal smeermiddel voor lage temperaturen opnieuw aan op de mechanische transmissiecomponenten.

2. Veelvoorkomende problemen met laagspanningsschakelaars

Symptoom 1: Abnormale temperatuurstijging in luchtstroomonderbrekers (ACB's)

Oorzaken: Onvoldoende contactdruk of oxidatie aan de primaire steekcontacten; losse railbouten.

Oplossingen:

Temperatuurbewaking: gebruik een infraroodwarmtebeeldcamera om de contacten en verbindingspunten te scannen.

Contactonderhoud: Schakel het systeem spanningsloos, verwijder de ACB, verwijder eventuele oxidatielagen op de contacten en breng elektrisch contactvet aan.

Symptoom 2: Uitpuilende of gescheurde condensatoren in reactieve vermogenscompensatiekasten

Oorzaken: Overmatige harmonische inhoud binnen het systeem; of oververhitting veroorzaakt door veelvuldig schakelen van de condensatoren.

Oplossingen:

Vervanging van de condensator: Vervang uitpuilende condensatoren onmiddellijk om lekkage van elektrolyt, wat tot kortsluiting kan leiden, te voorkomen.

Installatie van seriereactoren: Installeer seriereactoren binnen het compensatiecircuit om harmonischen te onderdrukken.

3. Algemene fouten

Symptoom: condensatie – gekenmerkt door de vorming van waterdruppels op de binnenwanden van de kast en flashover-sporen die zichtbaar zijn op de oppervlakken van isolatiecomponenten.

Oplossing:

Afdichting: De kabelinvoeropeningen aan de onderkant van de kast moeten volledig worden afgedicht met brandvertragende kit om het binnendringen van vocht uit de kabelgoot te voorkomen.

Intelligente upgrade: Installeer een geautomatiseerd temperatuur- en vochtigheidscontrolesysteem in combinatie met een condensatieontvochtiger ter vervanging van traditionele verwarmingspanelen.
