Fotovoltaïsche combinerbox

Shangming is een hoogwaardige fabrikant van fotovoltaïsche combinerboxen uit China. We hebben onze eigen fabriek met meer dan vijf productielijnen, en producten met standaardspecificaties zijn direct te koop met snelle levering. Maatwerk is ook onze kracht; Neem contact met ons op om oplossingen te bespreken en een gratis offerte te ontvangen.

Waarom zijn fotovoltaïsche combinerboxen nodig?

In een middelgrote tot grote fotovoltaïsche energiecentrale zijn er doorgaans honderden of zelfs duizenden zonnepanelen. Als elk paneel rechtstreeks op de omvormer zou worden aangesloten, zou dit veel problemen veroorzaken. Ten eerste zou de bedrading rommelig zijn, waardoor de constructieproblemen aanzienlijk zouden toenemen, en het verbruik van een grote hoeveelheid DC-kabel zou de kosten aanzienlijk verhogen.

Tegelijkertijd zouden de verliezen toenemen en zou het overbrengen van kleine stromen over lange afstanden resulteren in aanzienlijke spanningsdalingen. Later zou onderhoud ook een uitdagend probleem worden, omdat het moeilijk zou zijn om defecte snaren snel te lokaliseren.

Dit is waar combinerboxen van pas komen en deze problemen oplossen. Ze fungeren als een transportknooppunt, waarbij de kleine stromen samenkomen in een uniforme output.

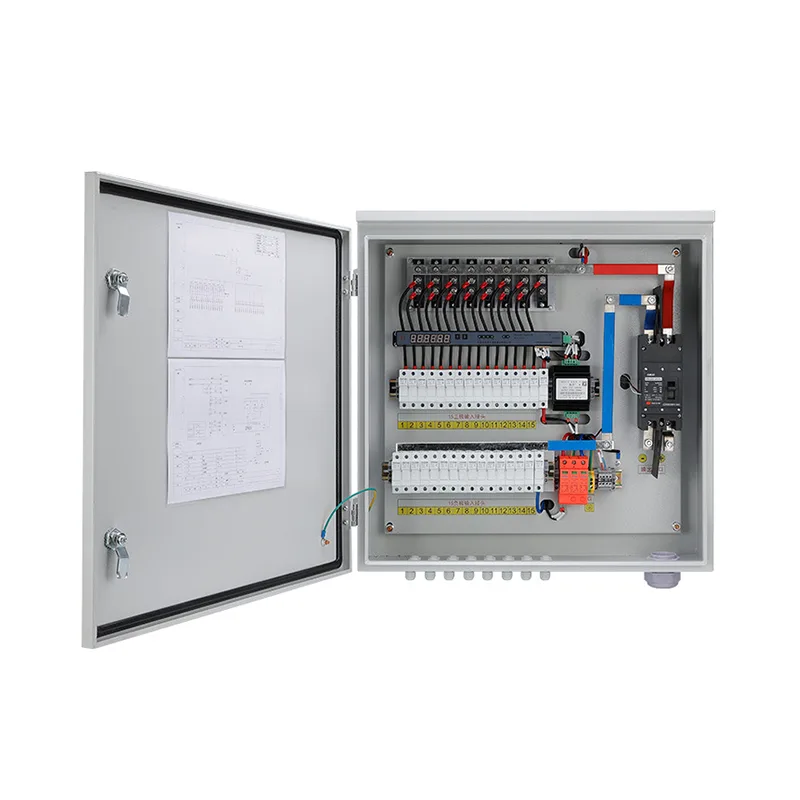

Modulesamenstelling

Kernfuncties

Stroomverzameling: De fotovoltaïsche combinerbox voert de gelijkstroom van meerdere fotovoltaïsche modules centraal uit, waardoor het aantal DC-kabels wordt verminderd en de systeemcomplexiteit en -kosten worden verlaagd.

Systeembeveiliging: De combinerbox biedt bescherming tegen overstroom, kortsluiting, omgekeerde aansluiting en overspanning voor elke string en de totale output, waardoor escalatie van fouten wordt voorkomen.

Veiligheidsisolatie: Een DC-scheidingsschakelaar maakt snelle ontkoppeling tijdens onderhoud of storingen mogelijk, waardoor de operationele veiligheid wordt verbeterd.

Operationele monitoring: Als er voor een intelligent model wordt gekozen, is real-time monitoring van stringstroom, spanning, temperatuur en bliksembeveiligingsstatus mogelijk, waardoor het lokaliseren van fouten en prestatieanalyses wordt vergemakkelijkt.

Belangrijkste typen

Verschillende soorten fotovoltaïsche (PV) combinerboxen variëren qua installatielocatie, spanningsniveau en intelligentieniveau binnen een systeem, wat overeenkomt met verschillende toepassingsscenario's.

1. DC-combinatorbox

Meest gebruikelijk in PV-energiecentrales, geïnstalleerd tussen PV-modules en de DC-omvormer.

Functie: Combineert het gelijkstroomvermogen van meerdere PV-reeksen en voert dit uit naar een gecentraliseerde omvormer.

Kernconfiguratie: Inclusief DC-zekeringen, DC-stroomonderbrekers en SPD's.

Toepasbare scenario's: Grootschalige op de grond gemonteerde elektriciteitscentrales, gecentraliseerde PV-systemen.

2. AC-combinatorbox

Wordt voornamelijk gebruikt in systemen met stringomvormers. Het wordt geïnstalleerd tussen de AC-uitgangszijde van de omvormer en de step-uptransformator.

Functie: Combineert het AC-vermogen van meerdere stringomvormers.

Kernconfiguratie: AC-stroomonderbrekers, AC-overspanningsbeveiligers, scheidingsschakelaars; sommige kunnen ook een energiemeter bevatten.

Toepasbare scenario's: Commerciële en industriële PV op het dak, op de grond gemonteerde elektriciteitscentrales die gebruik maken van gedistribueerde omvormers.

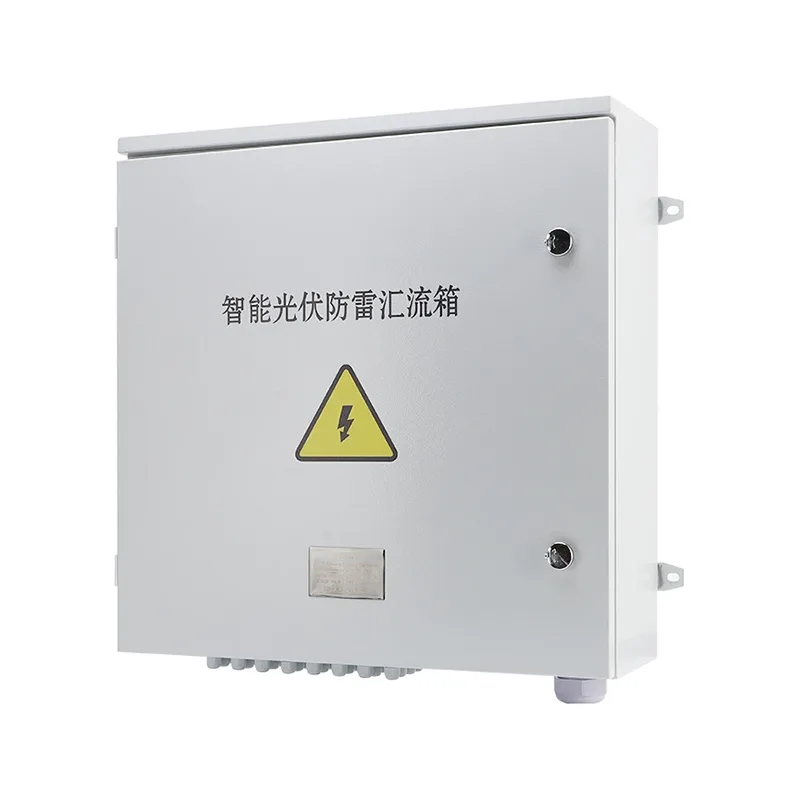

3. Intelligente combineerbox

Dit type box voegt een monitoringmodule toe aan de standaard combinerbox en is momenteel de reguliere keuze voor middelgrote tot grote energiecentrales.

Functies: Naast het combineren van stroom, kan het de stroom van elke inkomende lijn, de totale spanning, de interne temperatuur en de status van de overspanningsbeveiliging in realtime bewaken.

Technische voordelen: Door het uploaden van gegevens kan onderhoudspersoneel op afstand bepalen welke zonnepanelen in de schaduw of beschadigd zijn, waardoor nauwkeurig onderhoud mogelijk is.

Garantie en service na verkoop

Shangming Factory biedt kwaliteitsborging, met name een garantie van 1 jaar voor op maat gemaakte producten en een garantie van 2 jaar voor standaardproducten. De garantie dekt materiaaldefecten van de kast, defecten aan componenten (bij normaal gebruik) en problemen met het productieproces. Schade veroorzaakt door onjuiste installatie, misbruik, natuurrampen of ongeoorloofde wijzigingen wordt niet gedekt.

In het geval van after-sales problemen zullen we deze volgens de volgende procedure afhandelen: Rapporteer het probleem (geef foto's/video's van de storing en het bestelnummer) → Het technische team reageert binnen 4 uur → Diagnose op afstand (gratis begeleiding bij het aanpassen van parameters of het vervangen van kleine componenten; gratis vervangende onderdelen binnen de garantieperiode) → Als het probleem niet kan worden opgelost, wordt er een technicus geregeld voor afhandeling ter plaatse of wordt het product teruggestuurd voor reparatie/vervanging (kosten binnen de garantieperiode zijn voor onze rekening); in noodgevallen kunnen eerst vervangende producten worden geleverd om het verlies voor klanten tot een minimum te beperken.
