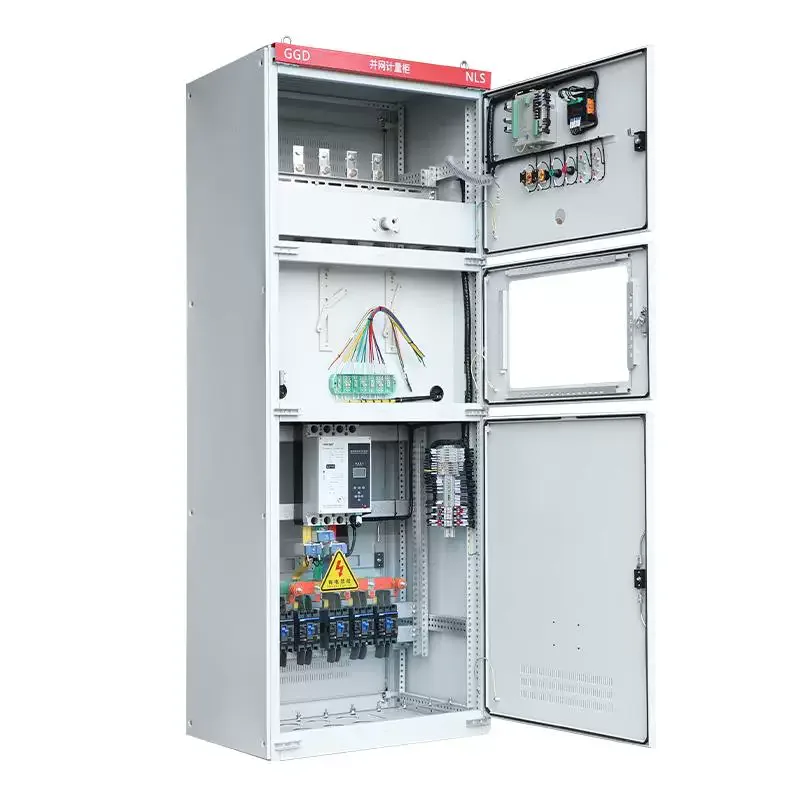

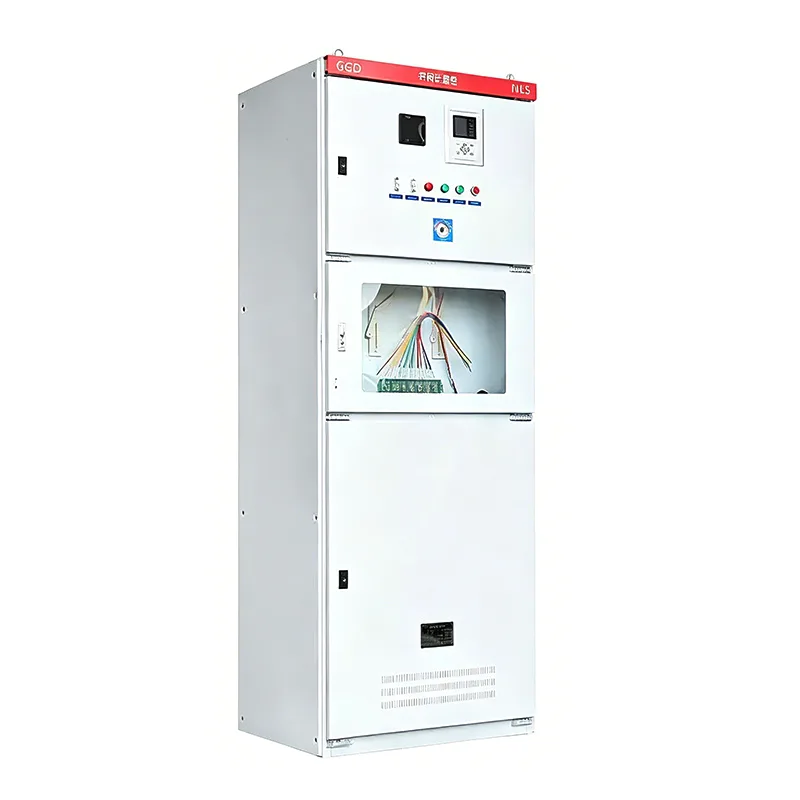

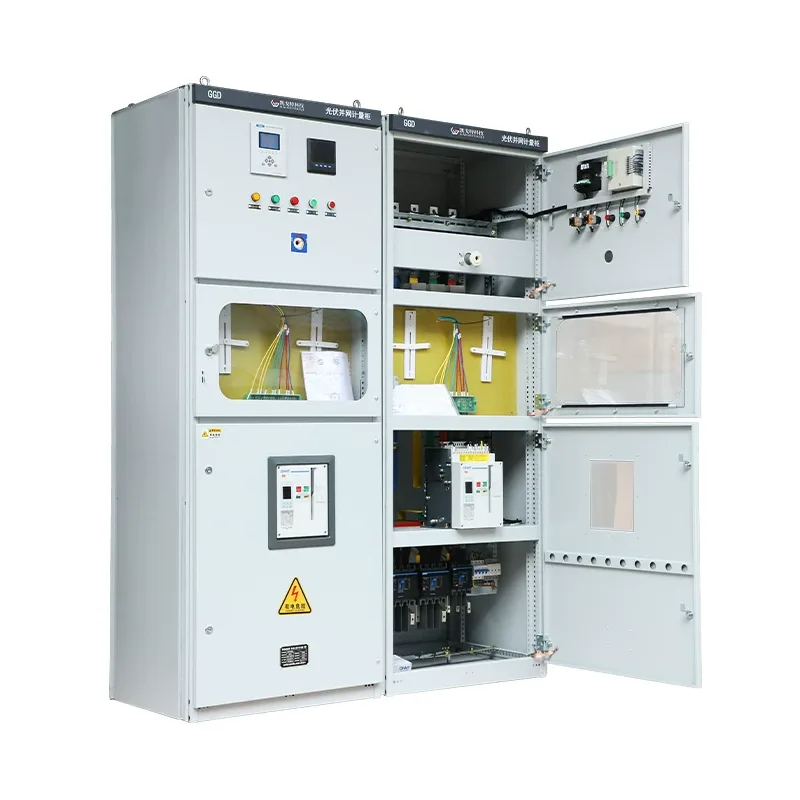

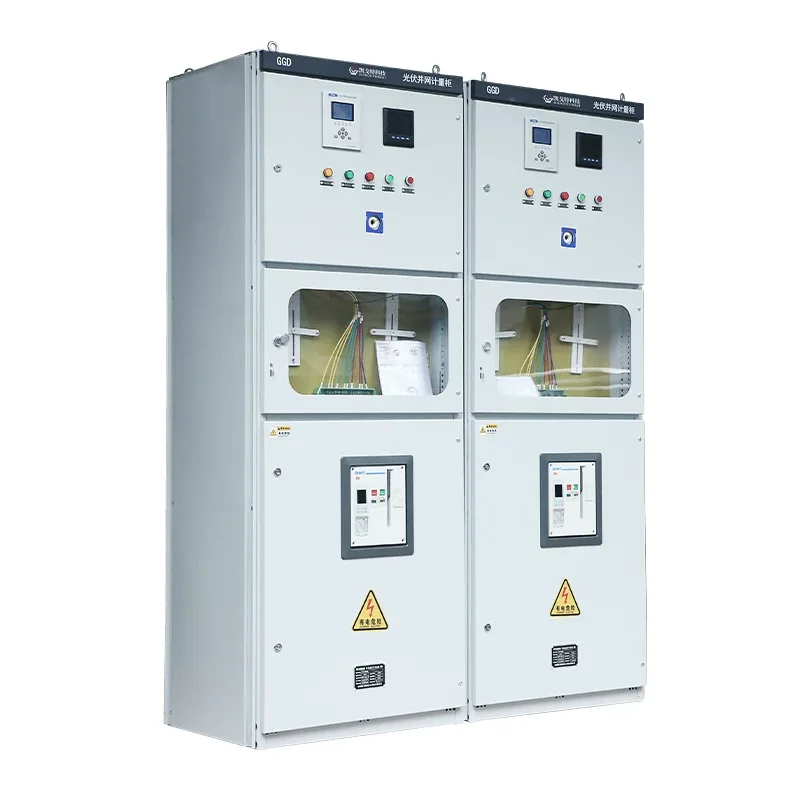

Fotovoltaïsche netgekoppelde kast

Fotovoltaïsche, op het elektriciteitsnet aangesloten kasten spelen een cruciale rol bij bescherming, meting, isolatie, anti-eilandbedrijf en gegevensuitwisseling. Ze zijn ontworpen en vervaardigd door de professionele fabrikant Shangming. Wij bieden garantie en verstrekken volledige documentatie en certificering bij uw bestelling.

Wat zijn de functies van een fotovoltaïsche netgekoppelde kast?

Stroomverzameling: De op het PV-net aangesloten kast verzamelt het AC-vermogen van een of meer stringomvormers.

Veiligheidsisolatie: Wanneer er onderhoud aan het elektriciteitsnet plaatsvindt of wanneer het PV-systeem defect raakt, wordt de stroomvoorziening fysiek afgesloten via stroomonderbrekers of scheidingsschakelaars, waardoor de veiligheid van personeel en apparatuur wordt gewaarborgd.

Beveiligingsfuncties: De op het PV-net aangesloten kast beschikt over bescherming tegen overstroom, overspanning, onderspanning en frequentieafwijkingen. Het allerbelangrijkste is dat het beschikt over een anti-eilandbeveiliging, waarbij het netaansluitpunt automatisch wordt losgekoppeld wanneer het hoofdnet er niet in slaagt om omgekeerde stroomtransmissie en mogelijke elektrische schokken voor onderhoudspersoneel te voorkomen.

Meten en monitoren: De apparatuur heeft een ingebouwde elektriciteitsmeter, doorgaans een bidirectionele meter, die zowel de opgewekte als de verbruikte elektriciteit registreert.

Het verschil tussen een fotovoltaïsche, op het elektriciteitsnet aangesloten kast en een fotovoltaïsche combinerbox

Voorzorgsmaatregelen bij installatie

Wanneer u een op het elektriciteitsnet aangesloten fotovoltaïsche kast installeert, moet deze zo dicht mogelijk bij de transformator of hoofdverdeelkast worden geïnstalleerd. Kortere kabels resulteren in minder spanningsverlies. Als de kabel te lang is, zal de spanning op het netaansluitpunt stijgen tijdens de piekstroomopwekking, waardoor de overspanningsbeveiliging van de omvormer wordt geactiveerd en frequente uitschakelingen worden veroorzaakt.

Voor buiten op het elektriciteitsnet aangesloten kasten is installatie in direct zonlicht ten strengste verboden. Hoge temperaturen kunnen ervoor zorgen dat de stroomonderbreker thermisch uitschakelt, wat tot valse uitschakeling leidt. Wij raden aan een locatie aan de noordmuur van een gebouw te kiezen of een parasol te installeren.

Zorg ervoor dat er vóór de kast ten minste 800 mm - 1000 mm bedieningsruimte overblijft, zodat de operator in geval van nood snel de hoofdschakelaar kan omzetten.

Veelgestelde vragen

Vraag: Waarom schakelt de stroomonderbreker in de op het elektriciteitsnet aangesloten kast onverwachts uit tijdens de piekstroomopwekking rond het middaguur?

A: Oorzaken die moeten worden onderzocht:

Overspanning van het net: dit is de meest voorkomende oorzaak. De opwekking van zonne-energie is rond het middaguur het sterkst en als het elektriciteitsverbruik in de omgeving laag is, zal de spanning op het netaansluitpunt worden verhoogd. Wanneer de spanning de beveiligingslimiet overschrijdt die is ingesteld door de op het elektriciteitsnet aangesloten kast, schakelt de kast automatisch uit.

Temperatuuruitschakeling: slechte warmteafvoer in de op het elektriciteitsnet aangesloten kast. Een hoge stroomsterkte rond het middaguur zorgt ervoor dat de interne temperatuur van de kast te hoog wordt, wat leidt tot een storing in de thermische beveiliging van de stroomonderbreker.

Onjuiste instelling: De instelstroom van de stroomonderbreker ligt te dicht bij de maximale uitgangsstroom van de omvormer.

Oplossingen: Controleer de spanningsgegevens. Als de netspanning te hoog is, neem dan contact op met het energiebedrijf om de transformatorkraan lager te zetten of de beveiligingsinstellingen aan te passen.

Vraag: Wat zijn de gevolgen als de overspanningsbeveiliging in de netgekoppelde kast defect is en niet wordt vervangen?

A: Het heeft op de korte termijn geen invloed op de energieopwekking, maar de bliksembeveiliging gaat verloren. Zonne-energiecentrales bevinden zich meestal op open daken, waar blikseminductie extreem vaak voorkomt. In het geval van geïnduceerde bliksem kan de hoge spanning rechtstreeks de op het elektriciteitsnet aangesloten kast binnendringen en de omvormer binnendringen, waardoor componenten ter waarde van honderdduizenden yuan kunnen doorbranden.

Wij raden aan dat als het SPD-statusvenster rood wordt, dit onmiddellijk wordt vervangen.

Vraag: Kan een gewone laagspanningsverdeelkast worden gebruikt ter vervanging van de speciale fotovoltaïsche, op het elektriciteitsnet aangesloten kast?

A: Nee, het kan niet direct worden vervangen. Reguliere verdeelkasten ontberen bidirectionele meting, anti-eilandbeveiligingslogica en functionaliteit voor uitschakeling bij onderspanning.

Het energieleverancier zal zich tijdens de acceptatietesten concentreren op de inspectie van deze fotovoltaïsche componenten. Als er een gedwongen vervanging plaatsvindt, mislukt de acceptatie van het project.
