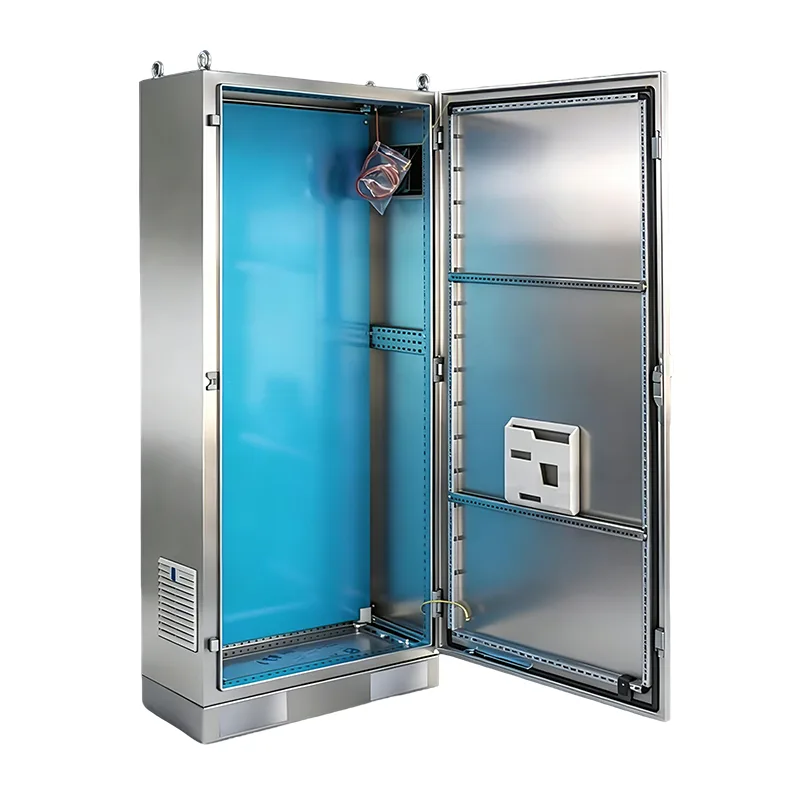

ES roestvrijstalen vrijstaande schakelkast

ES roestvrijstalen vrijstaande schakelkasten zijn geschikt voor gebruik in ruwe omgevingen. Als professionele fabriek gebruikt Shangming roestvrij staal om deze kasten te vervaardigen, die onafhankelijk op de vloer kunnen worden geïnstalleerd. Ze zijn geschikt voor hoge luchtvochtigheid, sterke corrosie, stof, buitenomgevingen of omgevingen met hoge hygiëne-eisen. Ze zijn effectiever voor de besturing van industriële automatisering dan alleen de stroomverdeling.

Stuur onderzoek

Productomschrijving

Kiezen voor Shangming als uw leverancier betekent kiezen voor betrouwbare ES roestvrijstalen vrijstaande schakelkasten: hoge prestaties, gemakkelijk te onderhouden en met een lange levensduur. We zijn ISO 9001-gecertificeerd en beschikken over CE-, CQC- en andere relevante productcertificeringen, waardoor we totaaloplossingen voor stroomverdeelkasten kunnen bieden.

Producteigenschappen

1. Geïntegreerde structuur

In tegenstelling tot modulaire kasten maakt de ES roestvrijstalen vloerstaande schakelkast gebruik van een vijfzijdig geïntegreerd lasproces. De zijpanelen, het bovenpaneel en het onderpaneel worden continu aan elkaar gelast om een stevige stalen doos te vormen die bestand is tegen fysieke schokken en statische belastingen van zware componenten.

Bovendien vermindert het zorgvuldige lasproces in de fabriek in Shangming de naden, waardoor het binnendringen van stof en vocht wordt voorkomen.

2. Corrosiebestendigheid

Afhankelijk van uw specifieke behoeften biedt de ES-kast een keuze aan materialen, standaard met hoogwaardig SUS304 roestvrij staal, geschikt voor omgevingen met sterke zuren, logen of hoge zoutnevels.

De oppervlaktebehandeling is een fijn geborstelde afwerking, die een premium uitstraling geeft en vuilophoping voorkomt.

3. Hoge beschermingsgraad

Het product beschikt over een IP55-beschermingsgraad. Het binnendeurpaneel maakt gebruik van CNC-automatische doseertechnologie en de polyurethaanafdichtstrip past strak op de randen van de kast, waardoor de elasticiteit behouden blijft, zelfs na langdurig openen en sluiten, waardoor een effectieve afdichting op lange termijn wordt gegarandeerd.

Verschil tussen ES-kasten en PS-kasten

	ES roestvrijstalen vrijstaande schakelkast	PS Combinatieverdeelkast
Hoofddoel	Bestand tegen zware externe omgevingen, corrosiebestendig, waterdicht, stofdicht en UV-bestendig.	Door de interne functionele logica te integreren, zijn stroomverdeling + controle + monitoring geïntegreerd.
Materialen en structuur	304 roestvrij staal, volledig gelast IP54-IP66 hoge afdichtingsgraad op de vloer gemonteerde, onafhankelijke installatie	Koudgewalste staalplaat, gegalvaniseerde plaat, roestvrij staal 304 IP30-IP54 (binnen) Kan aan de muur of op de vloer worden gemonteerd
Typische toepassingsscenario's	Kust/schip/chemische fabriek Cleanrooms voor voedingsmiddelen en farmaceutische producten Buitenpompstations, fotovoltaïsche krachtcentrales Gebieden waar wassen met hogedrukwater vereist is	Gebouwautomatiseringssysteem (BA). Klein productielijncontrolestation in de fabriek Kelderkamer met apparatuur Automatiseringseenheid waarvoor PLC + geïntegreerde stroomdistributie vereist is
Focus op interne configuratie	Universeel montageplatform: DIN-rail, achterplaat, aardingsrail	Voorgeïntegreerd besturingssysteem: omvat complete circuits zoals stroomonderbrekers, contactors, PLC's, relais en communicatiemodules.
Beschermingsniveau	IP54/IP65/IP66	IP30-IP54

Technische parameters

Materiaal	SUS304 (andere materiaalmodellen zijn optioneel)
Oppervlaktebehandeling	Draadtrekken, installatieversie is gegalvaniseerd
Beschermingsniveau	IP55 (persGB4205-1993)
Standaardconfiguratie	Voordeur, achterpaneel, installatiepaneel, zijpaneelkast, deur slot, afdichtingsstrip
Dikte stalen plaat	Frame: vijfvoudig profiel 1,5 mm Deurpaneel: 2,0 mm Achterpaneel: 1,5 mm Installatieplaat: 2,5 mm

Maat- en specificatietabel

Specificaties en afmetingen			Breedte								Hoogte								Diepte						Installatie bord
Breedte	Hoogte	Diepte	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Selectieaanbevelingen

Als uw huidige project de volgende kenmerken heeft, raadt Shangming aan om voor de PS modulaire kast te kiezen:

Uitbreiding vereist: Het project vereist in de toekomst mogelijk extra kasten, waardoor systeemuitbreiding mogelijk wordt door het samenvoegen van kasten.

Complexe installatie: De kast vereist de installatie van talrijke PLC's, frequentieomvormers en kabelgoten, waardoor een uitgebreide lay-out met gaten van 25 mm nodig is.

Systeem met hoge stroomsterkte: Vereist de installatie van een robuust koperen railsysteem dat meerdere kasten omspant.

Indien niet aan bovenstaande voorwaarden wordt voldaan, maar wel aan de volgende eisen, kunt u kiezen voor de ES RVS kast:

Onafhankelijke besturing van één unit: De apparatuur werkt onafhankelijk en hoeft niet te worden samengevoegd met andere kasten.

Zware omgevingen of hoge hygiënevereisten: Geïnstalleerd in voedselverwerkingswerkplaatsen waar hogedrukwaterreiniging vereist is, of in chemische fabrieken gevuld met zuur- en alkalicorrosie.

Hoge afdichtingsvereisten: Hoge eisen aan stof- en waterbestendigheid.

Focus op kosteneffectiviteit: Wanneer het samenvoegen van kasten niet nodig is, zijn ES-kasten over het algemeen eenvoudiger van structuur en kosteneffectiever dan PS-kasten van hetzelfde materiaal.

ES Stainless Steel Freestanding Control Cabinet
