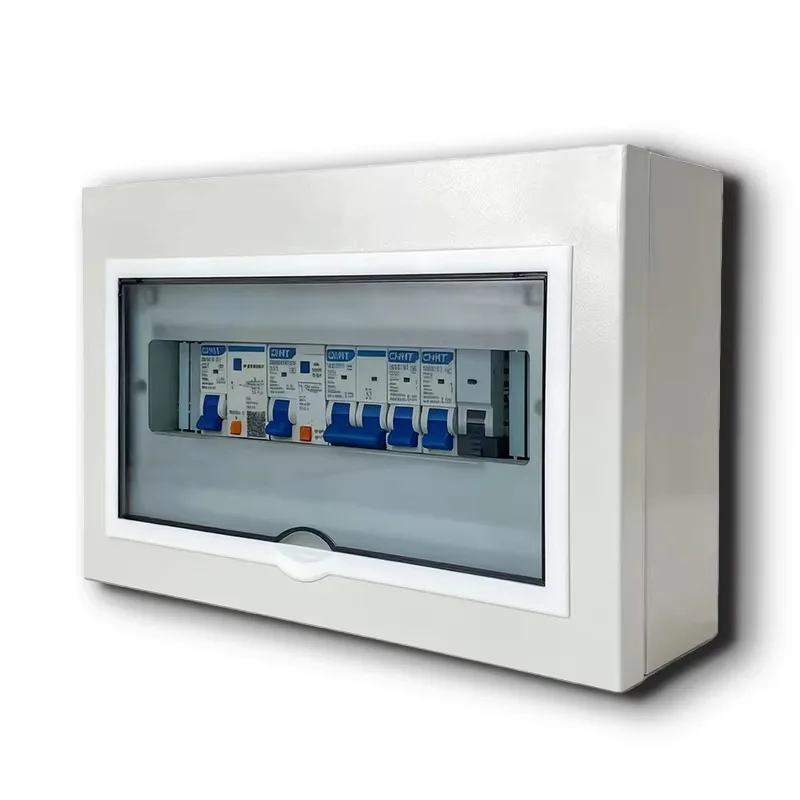

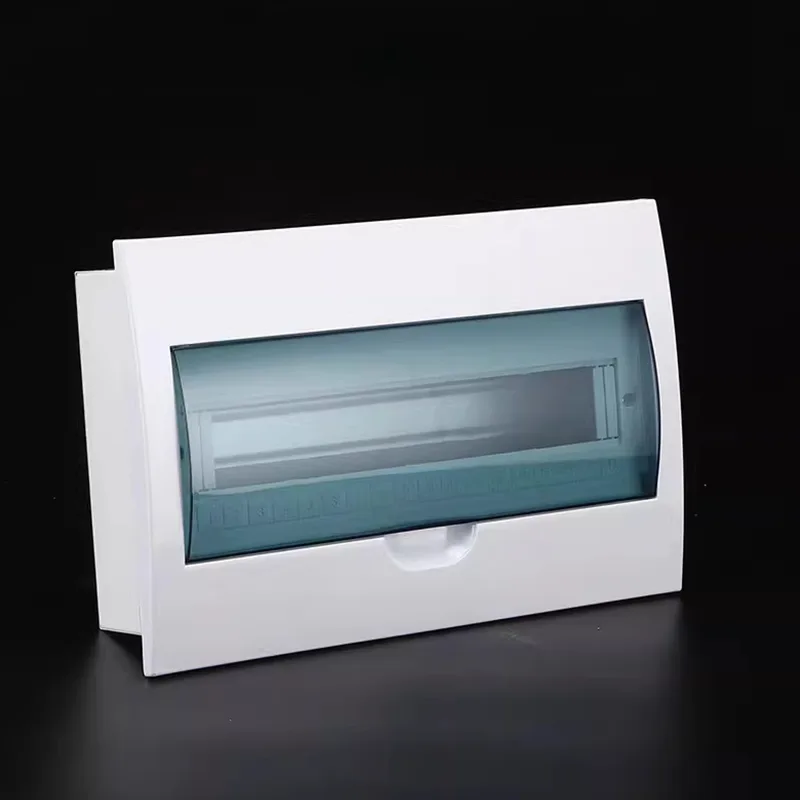

Compacte verdeelkastbehuizing met meerdere circuits

Shangming is een professionele fabrikant van compacte verdeelkastbehuizingen met meerdere circuits, die directe verkoop in de fabriek aanbiedt en op maat gemaakte oplossingen en uitgebreide after-sales service biedt. Dit product is geschikt voor omgevingen met beperkte installatieruimte, heeft een compact formaat en een interne circuitindeling met hoge dichtheid, waardoor een veilige stroomverdeling over meerdere circuits in kleine ruimtes mogelijk is en de noodzaak voor meerdere externe dozen met één circuit wordt geëlimineerd.

Kernvoordelen

Als u geminiaturiseerde, modulaire en intelligente stroomverdeling voor uw project wenst, zijn compacte verdeelkasten met meerdere circuits geschikter dan traditionele kasten met één circuit of grote verdeelkasten.

1. Ruimtebesparend

Compacte verdeelkasten hebben een dun ontwerp, met een standaarddiepte van slechts 70–100 mm, en kunnen gemakkelijk worden ingebed in lichtgewicht scheidingswanden, achterpanelen van meubels, apparatuurbehuizingen of smalle elektrische schachten, waardoor ze minimale ruimte in beslag nemen.

In kleine ruimtes bespaart de hoge circuitdichtheid, waarbij 8–24 miniatuurstroomonderbrekers zijn geïntegreerd, meer dan 60% aan installatieruimte vergeleken met het distribueren van meerdere dozen met één circuit.

Indien nodig kunnen we configuraties aanpassen die parallelle uitbreiding ondersteunen, waardoor horizontale combinaties mogelijk zijn om distributie-eenheden met grotere capaciteit te vormen.

2. Veiligheid

De verdeelkastbehuizingen van Shangming zijn gemaakt van hoogwaardig metaal, met opties voor gegalvaniseerd staal of roestvrij staal 304, waardoor de verspreiding van brand effectief wordt onderdrukt.

Elk circuit is uitgerust met onafhankelijke overbelastings- en kortsluitbeveiliging, waardoor een nauwkeurige foutisolatie wordt gegarandeerd.

Brede dekking van de IP-beschermingsgraad:

Gebruik binnenshuis: IP20–IP40, beschermt tegen vingercontact en vaste vreemde voorwerpen.

Gebruik buiten of in vochtige omgeving: IP54 metalen behuizing, stof- en spatwaterdicht, geschikt voor badkamers, balkons, apparatuurdozen voor buiten, enz.

3. Eenvoudige installatie en onderhoud

De compacte verdeelkastbehuizing met meerdere circuits wordt vooraf geïnstalleerd met gestandaardiseerde DIN-rails. We gebruiken stroomonderbrekers van reguliere merken (Schneider Electric, ABB, enz.) voor directe montage, waardoor boren of schroeven niet nodig is.

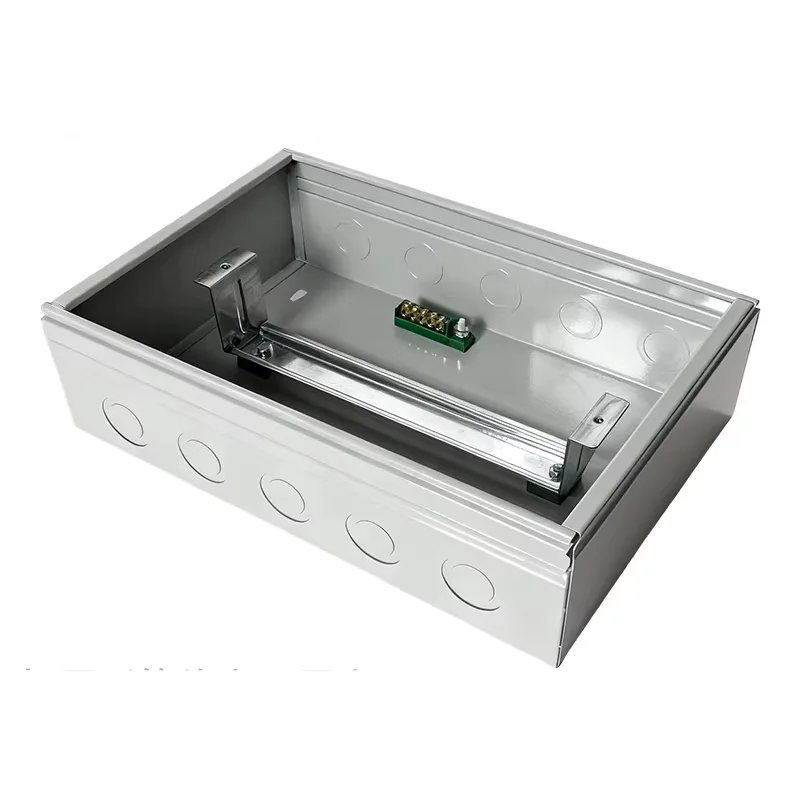

Aan de boven-, onder- en achterkant zijn Φ20/25 mm uitbreekgaten aangebracht voor kabelinvoer en -uitvoer in meerdere richtingen, waardoor verschillende bedradingspaden mogelijk zijn.

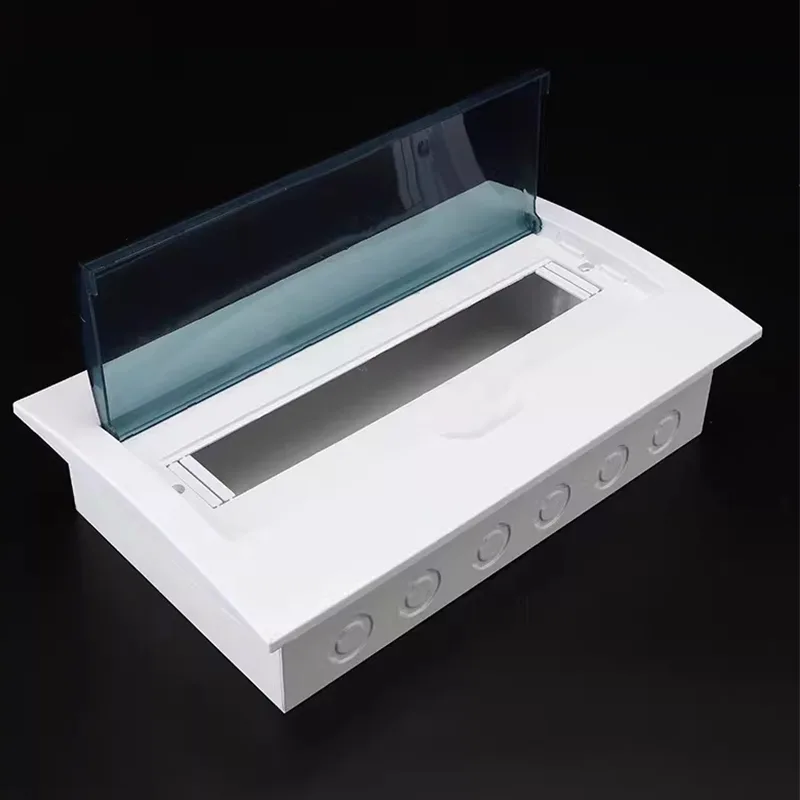

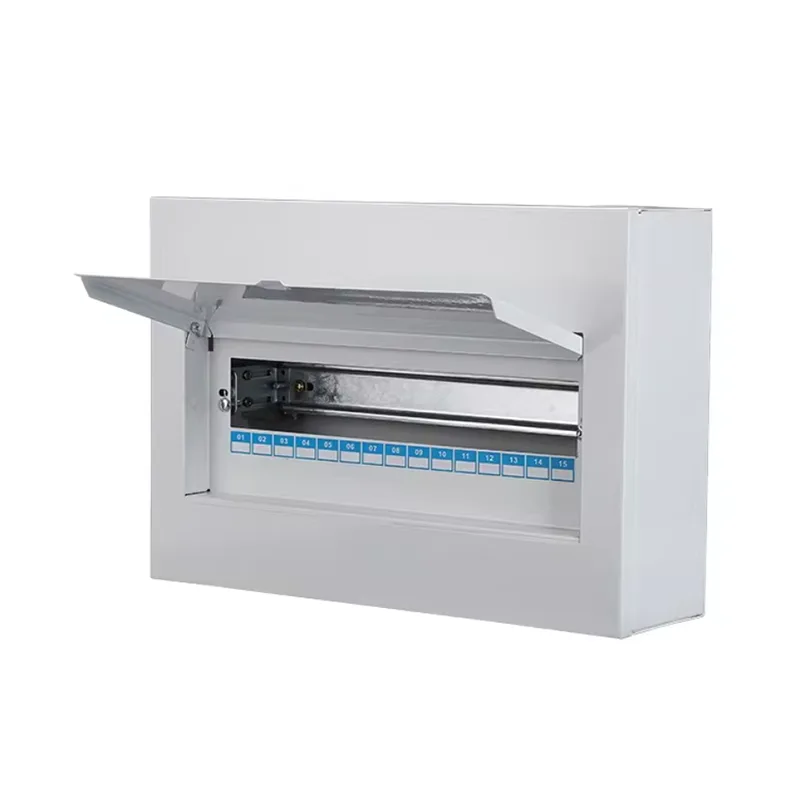

De deur maakt gebruik van een klik- of scharnierend ontwerp, waardoor opening met één hand mogelijk is. Aan de binnenkant van de deur of het paneel bevinden zich labelgebieden voor circuits, ter ondersteuning van gedrukte of handgeschreven annotaties.

4. Volledige aanpassing beschikbaar

Beschikbare materialen: ijzer, gegalvaniseerde plaat, roestvrij staal 201, roestvrij staal 304.

Ondersteuning voor niet-standaard afmetingen: We bieden volledige aanpassing van de breedte, hoogte en diepte aan, zodat deze past bij speciale apparatuuropeningen of wanddiktes van gebouwen.

Functionele modules: kunnen vooraf worden geïnstalleerd met overspanningsbeveiligingen, slimme meters, afstandsbedieningsmodules, USB-aansluitingen, enz.

Uiterlijkaanpassing: Ondersteunt spuiten in RAL-kleuren, afwerking van geborsteld roestvrij staal en zeefdruk met logo's, waardoor het kan worden geïntegreerd in hoogwaardige interieurstijlen.

Hoe bepaal ik het vereiste aantal circuits?

Deze vraag kun je tegenkomen tijdens het selectieproces. Shangming biedt een driestapsmethode voor de initiële beoordeling.

1. Splits circuits op functioneel gebied

Dit is de meest elementaire statistische methode. Een moderne standaardconfiguratie raadt doorgaans aan om apparaten met hoog vermogen te scheiden van algemene elektrische circuits:

● Verlichtingscircuits: Er worden ten minste 1-2 circuits aanbevolen, geregeld per gebied om kortsluiting in één gebied te voorkomen, waardoor duisternis in het hele huis ontstaat.

● Algemene stopcontacten: toewijzen op basis van het aantal kamers, doorgaans één circuit voor elke 3-5 kamers.

● Speciale circuits met hoog vermogen: dit is van cruciaal belang. Airconditioners, waterverwarmers, ovens, vaatwassers, drogers, enz., met een vermogen ≥1,5 kW, moeten elk een onafhankelijk circuit in beslag nemen.

● Keuken en badkamer: Vanwege de vochtige omgeving en geconcentreerde apparaten wordt aanbevolen een afzonderlijk aardlekcircuit (RCD) te installeren.

2. Bereken de modulebreedte

We gebruiken "Way" of "Module" om de capaciteit te meten.

1 module = 18 mm (d.w.z. de breedte van een enkelpolige stroomonderbreker MCB).

RCCB/RCBO: Beslaat doorgaans 2 modules, d.w.z. 36 mm.

Hoofdschakelaar: beslaat doorgaans 2-4 modules.

Berekeningsformule: Totaal benodigde modules = (Aantal enkelpolige schakelaars x 1) + (Aantal dubbelpolige/aardlekschakelaars x 2) + (Hoofdschakelaar x 2/4)

3. 20% Reserveringsprincipe

Vul de verdeelkast nooit volledig; ruimte laten voor toekomstige uitbreiding is een industriestandaard. Dus waarom ruimte laten?

Toekomstige uitbreiding: Als u in de toekomst bewaking, slimme thuissystemen of nieuwe apparaten toevoegt, hoeft u niet de hele doos te vervangen.

Warmtedissipatieruimte: In een compacte doos met meerdere circuits bevordert de gereserveerde ruimte de luchtconvectie, waardoor het risico wordt verminderd dat stroomonderbrekers door oververhitting in werking treden.

Aanbeveling: Als je uitrekent dat je 10 circuits nodig hebt, kies dan voor een box met 12 circuits; als je uitrekent dat je 18 circuits nodig hebt, kies dan voor een box met 24 circuits.

Typische scenarioreferentietabel

Shangming Electric ondersteunt uw nauwkeurige modelselectie. Wij bieden:

Gratis advies over de circuitindeling: stuur ons uw apparatuurlijst en wij adviseren u geschikte behuizingsmodellen.

Meerdere modulaire combinaties: standaardformaten omvatten 12, 18, 24 en 36 modules; niet-standaard maatwerk wordt ook ondersteund.

Voorgeïnstalleerde DIN-rail + optie voor stroomonderbreker: Voorgemonteerd volgens uw schakelschema, klaar voor gebruik bij aankomst.
