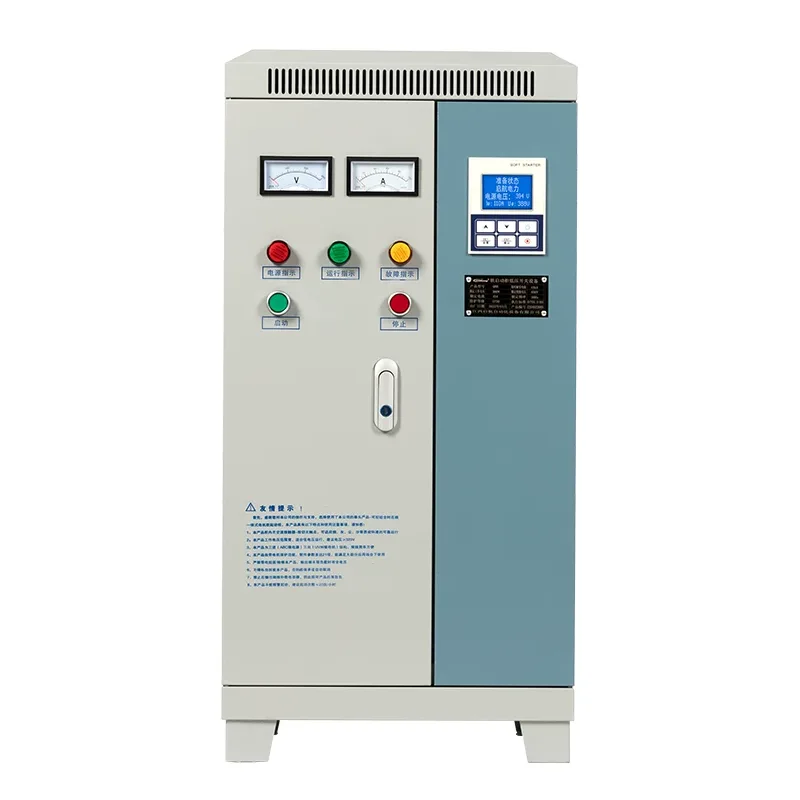

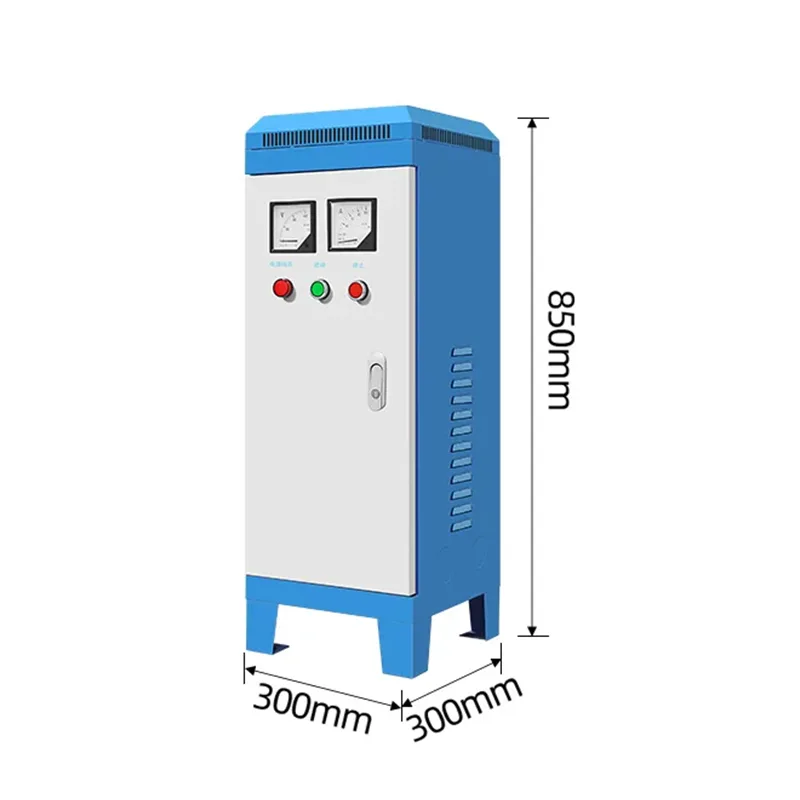

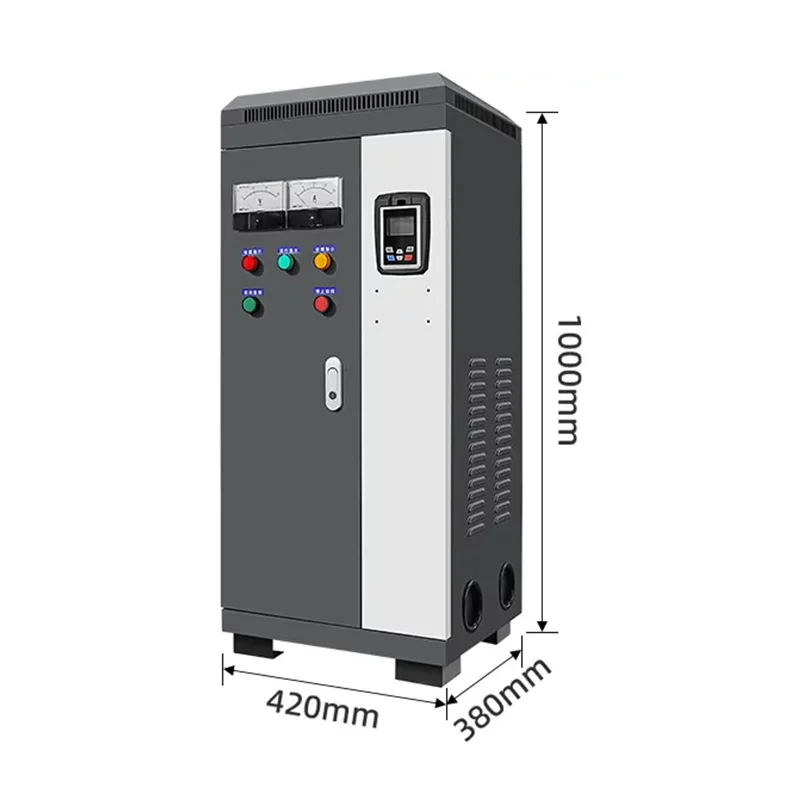

Laagspannings-softstarter-stroomverdeelkast

Shangming is een fabrikant en leverancier van laagspannings-softstarter-stroomverdeelkasten uit China. Deze krachtige, hoogwaardige apparatuur voert niet alleen conventionele stroomverdelingsfuncties uit, maar regelt ook de startstroom en het koppel van de motor via softstarttechnologie, waardoor elektrische en mechanische schokken worden verminderd.

Waarom is een laagspannings-softstarter-verdeelkast nodig?

Traditioneel starten op volledige spanning brengt twee grote problemen met zich mee:

Stroomstoot: De startstroom kan 5-7 maal de nominale stroom bereiken, wat gemakkelijk een plotselinge daling van de netspanning kan veroorzaken, andere apparatuur op dezelfde lijn kan beïnvloeden en er zelfs voor kan zorgen dat stroomonderbrekers ten onrechte worden geactiveerd.

Mechanische slijtage: Het enorme momentane koppel kan een enorme impact hebben op motorassen, riemen, verloopstukken of waterpompleidingen, waardoor de levensduur van de apparatuur wordt verkort.

Als u echter kiest voor onze laagspannings-softstarter-verdeelkast, kunt u de spanning regelen via thyristors, waardoor de motor soepel kan stijgen van nulspanning naar de nominale spanning. De startstroom is doorgaans beperkt tot ongeveer 2-3 maal de nominale stroom.

Werkingsprincipe

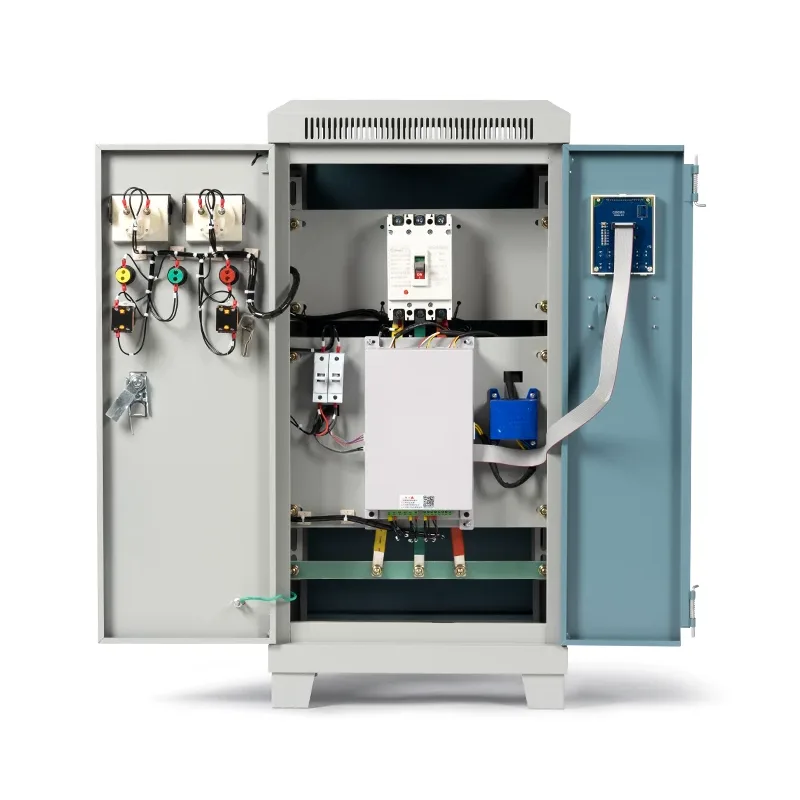

Tijdens de opstartfase verandert de laagspanningssoftstarter-stroomverdeelkast de geleidingshoek van de thyristors, waardoor de spanning die op de motor wordt toegepast geleidelijk toeneemt, waardoor een soepele start mogelijk is.

Na het opstarten wordt de bypass-schakelaar ingeschakeld en komt de softstarter in een rusttoestand. Bij het stoppen zorgt het er ook voor dat de spanning geleidelijk afneemt, waardoor waterslageffecten door plotselinge uitschakeling worden voorkomen.

Als er geen softstarter wordt gebruikt en in plaats daarvan een traditionele motor wordt gebruikt, kan de plotselinge toename van de stroom tijdens het opstarten tot verschillende problemen leiden, zoals spanningsval, impact op apparatuur, netschommelingen en mechanische slijtage.

Technische parameters

Toepassingsscenario's

Laagspanningsverdeelkasten met softstarter zijn ideaal voor toepassingen met een groot motorvermogen, gevoelig voor startschokken en waar eisen worden gesteld aan de levensduur van de apparatuur en de stabiliteit van het elektriciteitsnet. We hebben dit product ook aan klanten in veel verschillende industrieën geleverd.

Installatie- en eerste inbedrijfstellingsstappen

Zorg er vóór de installatie voor dat de distributieruimte voldoende ruimte heeft voor de laagspannings-softstarter-stroomverdeelkast, met een bedieningsdoorgang (aanbevolen breedte ≥ 1,2 m). De installatieruimte moet een vlakke vloer hebben en het staal van het funderingskanaal moet veilig worden gelast en geaard.

Controleer tijdens de installatie of de kabelingang/-uitgang bottom-in/bottom-out of top-in/top-out is en plan vooraf de kabelgoot of kabelgoot. Voor softstarterkasten >110 kW is een apparaat voor geforceerde luchtkoeling vereist.

Controleer tijdens de eerste inbedrijfstelling nogmaals of de kast onbeschadigd is, de verf intact is en de markeringen duidelijk zijn.

Controleer vervolgens de elektrische aansluitingen en verifieer de bedrading van elk primair circuit om er zeker van te zijn dat er geen losse verbindingen of onjuiste verbindingen zijn.

Er is ook een vijfvoudige vergrendelingstest vereist, waarbij de normale werking van elk vergrendelingspunt wordt geverifieerd. Simuleer kortsluitingen en overbelastingen met behulp van het geïntegreerde beveiligingsapparaat om de nauwkeurigheid van de beveiligingsacties te verifiëren.

Als er een secundair systeem is, controleer dan de normale werking van de RS485 of andere communicatie-interfaces.

Voer ten slotte meerdere opstarttests uit onder onbelaste omstandigheden, waarbij u de opstartparameters aanpast aan optimale instellingen.
