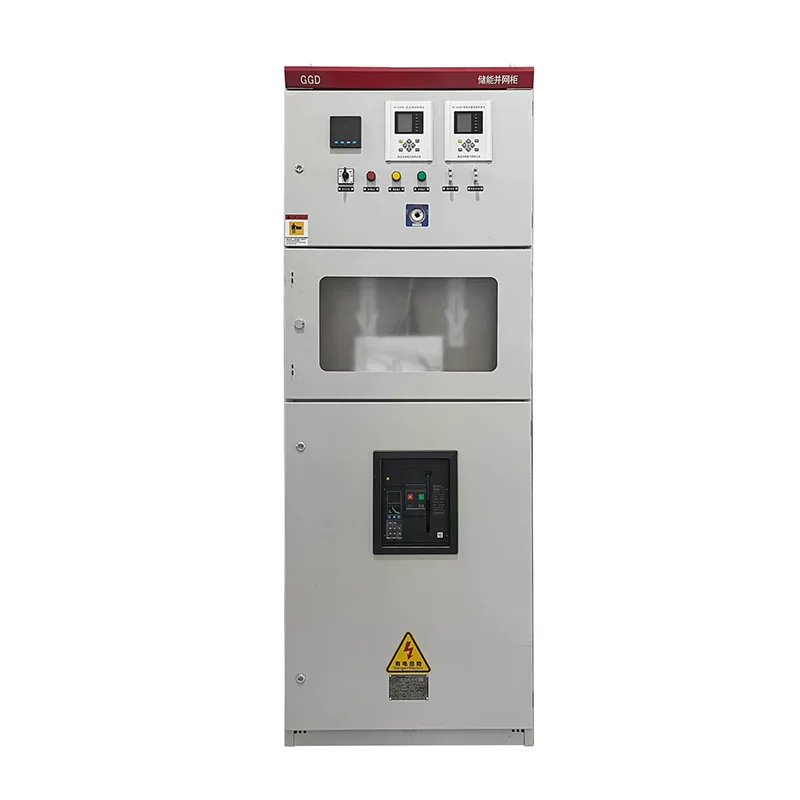

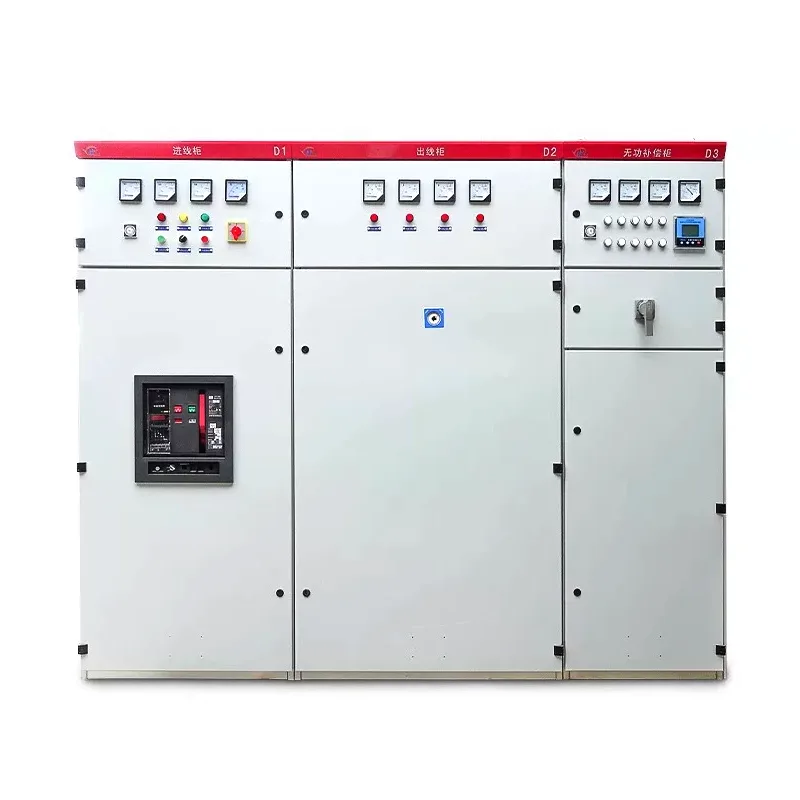

GGD AC-laagspanningsschakelapparatuur

GGD AC-laagspanningsschakelapparatuur is een veelgebruikte complete laagspanningsstroomverdeeleenheid. Het beschikt over een hoge betrouwbaarheid, installatie- en onderhoudsgemak en een concurrerende prijs, waardoor u kosten kunt besparen. Kies met vertrouwen Shangming als uw leverancier en ontvang een zorgeloze one-stop-service.

Wat is GGD AC-laagspanningsschakelapparatuur?

GGD AC-laagspanningsschakelapparatuur is een volwassen en veelgebruikte laagspannings-AC-distributieschakelaar, vaak gebruikt als de belangrijkste stroomdistributie- of subdistributieapparatuur in stroomdistributiesystemen. Het is bovendien een product dat Shangming in bulk kan leveren.

GGD is een gebruikelijk en volwassen model voor laagspanningsschakelapparatuur. "Laagspanning" geeft aan dat dit product wordt gebruikt voor stroomdistributie op laagspanning, zoals AC 380V/400V. Het integreert stroomonderbrekers, stroomrails, beschermings- en besturingscomponenten om de veilige en stabiele werking van het stroomdistributiesysteem te garanderen.

Technische kenmerken

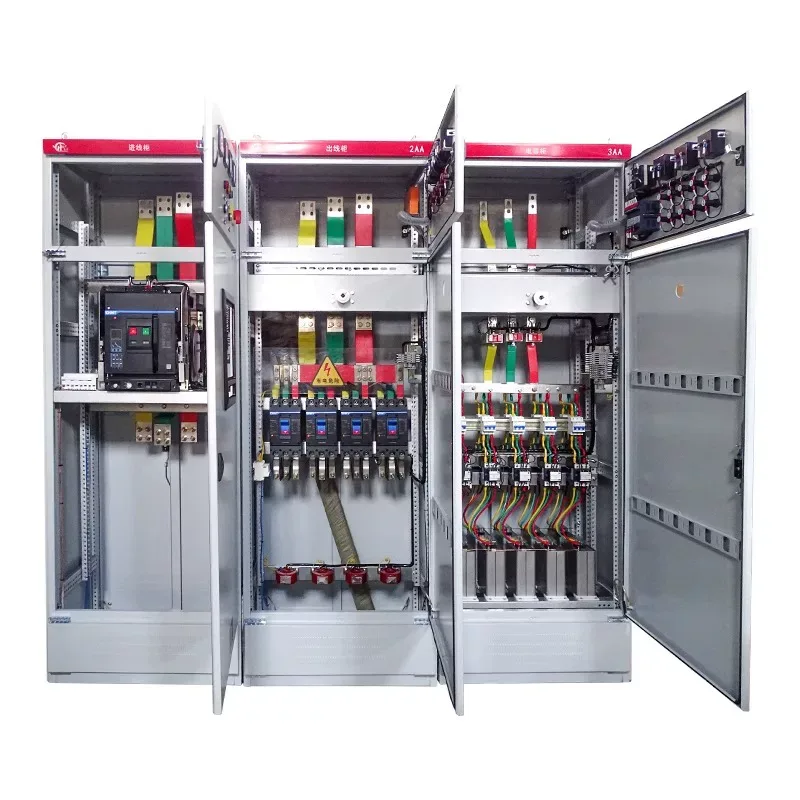

Kaststructuur: Het GGD AC-laagspanningsschakelapparaat heeft een kastontwerp voor algemene doeleinden, geassembleerd met behulp van koudgevormde stalen profielen door middel van gedeeltelijk lassen. Dit resulteert in een kast met een hoge stijfheid en draagvermogen.

Modulair ontwerp: Kastframecomponenten en gespecialiseerde accessoires worden geleverd door een subcentrum met stalen profielen, waardoor een hoge precisie en kwaliteit van de kast wordt gegarandeerd.

Warmteafvoersysteem: De kast is voorzien van verschillende aantallen ventilatiegaten aan de boven- en onderkant. Wanneer de elektrische componenten binnenin warmte genereren, stijgt warme lucht op en wordt via de bovenste sleuven afgevoerd, terwijl koele lucht via de onderste sleuven wordt aangevuld, waardoor een natuurlijke luchtstroom ontstaat.

Beschermingsgraad: De standaardconfiguratie is doorgaans IP30. IP40 kan worden aangepast om aan de milieueisen te voldoen. Neem contact op met Shangming voor meer informatie; ons technisch team zal een pre-aanpassingsanalyse uitvoeren.

Waarom kiezen voor GGD AC-laagspanningsschakelapparatuur?

Economie: Vergeleken met uittrekbare schakelapparatuur heeft GGD AC-laagspanningsschakelapparatuur een eenvoudiger structuur, waardoor complexe ladevergrendelingsmechanismen en dure connectoren worden geëlimineerd, wat resulteert in 30% -50% lagere kosten. Bovendien zijn de componenten zeer veelzijdig en zijn reserveonderdelen direct verkrijgbaar.

Intuïtieve bediening en onderhoud: Door de vaste structuur van de GGD zijn alle aansluitpunten en bedrading goed zichtbaar, wat inspecties vergemakkelijkt. Vergeleken met de potentiële risico's van slecht connectorcontact of vonkoverslag in schuifladeschakelaars, bieden vaste, met bouten bevestigde verbindingen een hogere betrouwbaarheid bij langdurig gebruik.

Hoog uitschakelvermogen: nominale kortsluitstroom tot 50 kA.

Goede dynamische en thermische stabiliteit: dit schakelapparaat is bestand tegen mechanische spanning en thermische schokken die worden gegenereerd door kortsluitstromen.

Toepassingsscenario's

De hoge kosteneffectiviteit en volwassen technologie van GGD AC laagspanningsschakelaars zijn de redenen waarom veel klanten ervoor kiezen. Projecten waar wij het vaakst mee hebben samengewerkt zijn onder andere:

Onderstations en energiecentrales: GGD kan worden gebruikt voor stroomconversie in AC 50Hz-stroomsystemen met een nominale bedrijfsspanning van 380V.

Industriële ondernemingen: verantwoordelijk voor de besturing, stroomverdeling en verlichting van grote motoren.

Gebouwen: Hoofdverdeelruimten in commerciële complexen en woonwijken.

Condensatorcompensatie: Vaak gebruikt voor blindvermogencompensatie in energiesystemen, d.w.z. compensatiekasten van het GGD-type.

Bestelinformatie

Als u zeker weet dat u GGD-kasten moet bestellen, neem dan onmiddellijk contact op met Shangming en geef de volgende informatie door:

Hoofdcircuitdiagram (enkel circuit): We moeten de lay-out van de interne stroomonderbrekers en rails bepalen.

Hulpcircuitschema (tweede circuit): besturingslogica, indicatielampjes en instrumentvereisten.

Componentenlijst: Of u een bepaald merk stroomonderbreker specificeert, zoals Schneider, ABB, Chint, enz.

Kastkleur: Standaard is lichtgrijs (RAL 7035), aanpasbaar.

Veelgestelde vragen

Vraag: Welk formaat stroomonderbreker kan in een GGD-kast worden geïnstalleerd?

A: GGD-kasten hebben een zeer hoog draagvermogen. De hoofdinkomende lijn is geschikt voor universele stroomonderbrekers tot 3150A of zelfs 4000A. Uitgaande leidingen kunnen naar behoefte flexibel worden ingericht met gegoten stroomonderbrekers.

Opmerking: Bij het aanpassen moet u de railspecificaties bij ons opgeven om ervoor te zorgen dat de dwarsdoorsnede van de koperen rail voldoet aan de eisen voor temperatuurstijging van de nominale stroom.

Vraag: Hoe effectief is deze kast in het voorkomen van stof en vocht?

A: De standaard GGD-kast heeft een beschermingsgraad IP30.

In stoffige fabrieken of vochtige kelders kan de classificatie worden verhoogd naar IP40 door afdichtingsstrips en beschermpanelen toe te voegen.

Omdat het echter afhankelijk is van natuurlijke ventilatiekanalen, zal een te hoge IP-waarde de warmteafvoer beïnvloeden; Er moet een evenwicht worden gevonden tussen bescherming en warmteafvoer.

Vraag: Zijn de rails in de GGD-kast horizontaal of verticaal gelegd?

A: GGD-kasten gebruiken doorgaans een horizontale railopstelling aan de bovenzijde.

Deze indeling vergroot niet alleen de dynamische stabiliteit van de kasten, maar vergemakkelijkt ook de horizontale verbinding van meerdere GGD-kasten.
