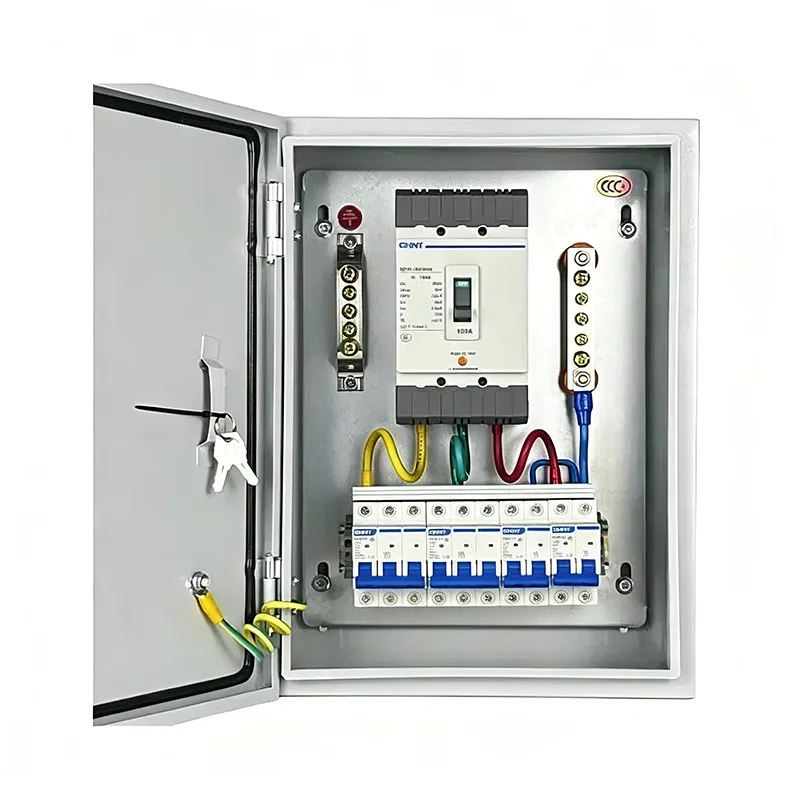

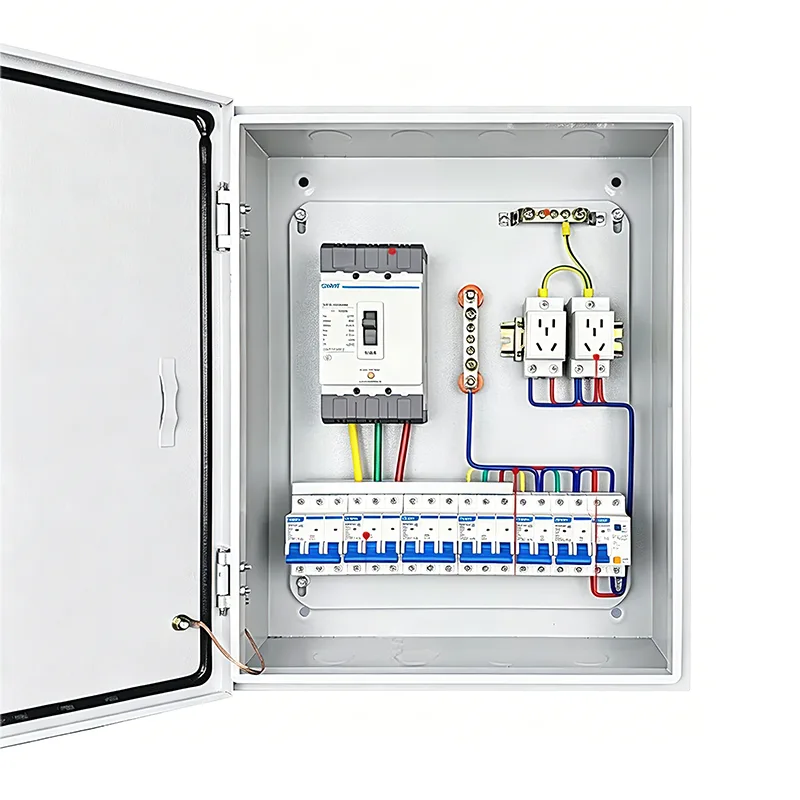

Kleine complete set stroomverdeelkasten

Kleine complete set stroomverdeelkasten integreert verschillende elektrische componenten volgens een specifiek schakelschema, geïnstalleerd in een kleine metalen kast. Hoewel klein, is het een complete voedingssysteemeenheid. Shangming is de leverancier van dit product, daarnaast leveren wij ook diverse andere soorten verdeelkasten en boxen.

Productsamenstelling

De kleine complete set stroomverdeelkasten van Shangming beschikt over een geavanceerd ontwerp en betrouwbare kwaliteit. Componentsgewijs is deze serie niet simpelweg een verzameling van meerdere verdeelkasten, maar eerder een modulaire unitcollectie die wetenschappelijk is geconfigureerd op basis van elektrische systeemlogica, functionele indeling en installatiecoördinatie.

1. Box-ondersteuningssysteem

Dit onderdeel is verantwoordelijk voor de fysieke bescherming van de doos.

Shell: Meestal gemaakt van koudgewalste staalplaat of roestvrij staal.

Montagerails: Standaard metalen rails die horizontaal in de doos zijn geplaatst voor snelle montage van stroomonderbrekers en andere componenten.

Paneel: Voorzien van een deur; Er is een aanpasbaar kijkvenster verkrijgbaar, waarbij alleen de bedieningshendel van de stroomonderbreker zichtbaar is om onbedoeld contact met spanningvoerende onderdelen te voorkomen.

2. Primair distributiesysteem

Het primaire distributiesysteem zorgt voor de stroomdistributie en biedt controle en bescherming.

Hoofdstroomonderbreker: De hoofdschakelaar voor de hele kast, gebruikt voor noodstroomuitval of onderhoud.

Miniatuurstroomonderbreker: Biedt bescherming tegen overbelasting en kortsluiting voor elk vertakt circuit.

Residual Current Device (RCD): Bewaakt stroomlekken en schakelt onmiddellijk de stroom uit in geval van risico op elektrische schokken.

Overspanningsbeveiliging: absorbeert onmiddellijke hoogspanning die wordt gegenereerd door blikseminslagen of schommelingen in het elektriciteitsnet, waardoor stroomafwaartse precisie-elektrische apparaten worden beschermd.

3. Hulp- en monitoringsysteem

Indicatielampjes: rood voor werking, groen voor stop, geel voor storing, weergave van de huidige stroomstatus.

Meetinstrument: Kleine energiemeter op DIN-rail voor het monitoren van spanning, stroom of energieverbruik.

Klemmenblok: Voor een nette aansluiting van externe belastingskabels, waardoor toekomstig onderhoud wordt vergemakkelijkt.

4. Elektrische aansluitingen en accessoires

Busbar: Kam- of vorkvormige koperen rails, ter vervanging van rommelige jumpers, waardoor verbindingen tussen stroomonderbrekers compacter worden en de warmteontwikkeling wordt verminderd.

Aarding en neutrale rail: maakt gebruik van speciale koperen strips om de neutrale en aardingsdraden van alle circuits centraal aan te sluiten.

Interne kabelboom: Vlamvertragende draden die voldoen aan de huidige nominale vereisten, geleid door kabelgoten met duidelijke draadnummermarkeringen.

Hoe kies je de juiste complete verdeelkast?

Voordat u met een project begint, is het van cruciaal belang om de volledige verdeelkastconfiguratie correct te identificeren. Onjuiste selectie kan leiden tot functionele redundantie, verspilde kosten, installatieproblemen of beperkte toekomstige uitbreiding.

Stap 1: Definieer de toepassingsscenario's en belastingskenmerken

Bevestig de volgende vragen:

1. Waar wordt het gebruikt?

Droogatelier binnen → IP40 is voldoende

Buiten/pompkamer/kust → Vereist IP54/IP65, roestvrij staal

2. Welke apparatuur zal het aandrijven?

Verlichting/stopcontacten: Eenfasig, lage stroom (≤32A)

Motoren/lasmachines: Driefasig, hoge stroomsterkte (≥32A), vereist thermische relais/verontreinigingen

Slimme apparaten: Vereist 24V DC, communicatie-interface

3. Is geautomatiseerde controle vereist?

Handmatig starten/stoppen → Basisstroomkast

Automatische logica/bewaking op afstand → Vereist PLC/HMI-box

Stap 2: Bereken elektrische parameters en bepaal de capaciteit

1. Schatting van de totale belasting

Vermeld het vermogen (kW) en de bedrijfsspanning van alle elektrische apparatuur. Als u problemen ondervindt, kan het technische team van Shangming u helpen dit te bevestigen.

Bereken de totale stroom, rekening houdend met een gelijktijdigheidsfactor Kx = 0,7–0,9;

Voorbeeld:

3 x 5,5 kW motoren (380 V) → Stroom enkele motor ≈ 11 A, totale stroom ≈ 3 × 11 × 0,8 = 26,4 A;

Verlichting 5kW (220V) → Stroom ≈ 23A;

Hoofdinkomende lijn aanbevolen ≥63A.

2. Planning van filiaalcircuits

Elk type belasting moet een onafhankelijk circuit hebben om interferentie te voorkomen. Enkelvoudige circuitstroom ≤ 80% van de nominale waarde van de stroomonderbreker.

Voor belangrijke apparatuur wordt aanbevolen om een ​​apart circuit + UPS te hebben.

Stap 3: Bepaal het aantal en de combinatie van behuizingen

Eenvoudig scenario: 1 geïntegreerde behuizing

Middelcomplex scenario: 2–3 behuizingen

Hoge complexiteit en hoge veiligheidseisen: 3–6 behuizingen

Stap 4: Selecteer het beschermingsniveau en materiaal

De producten van Shangming bieden beschermingsniveaus van IP30 tot IP66, en de materialen omvatten koudgewalst staal en roestvrij staal.

Als u veiligheids- en intelligentievereisten heeft en het gemak van toekomstig onderhoud wilt verbeteren op basis van de specifieke installatielocatie, neem dan contact met ons op. Shangming beoordeelt de haalbaarheid en verstrekt binnen 1-2 werkdagen een offerte en monsters op basis van de tekeningen en technische vereisten.

Veelgestelde vragen

Vraag: Waarom kiezen voor een kleine, complete set stroomverdeelkasten in plaats van één enkele grote kast?

A: Kleine, complete verdeelkasten kunnen flexibel worden gecombineerd met verschillende functionele behuizingen, afhankelijk van de werkelijke behoeften. Sommige kabels en componenten zijn vooraf in de fabriek geïntegreerd, waardoor installatie ter plaatse eenvoudiger en sneller wordt en geschikt is voor kleine of onregelmatige ruimtes. Tijdens het onderhoud wordt de functionele zonering duidelijk gedefinieerd, wat het oplossen van problemen en reparaties vergemakkelijkt.

Vraag: Hoe voer ik dagelijks onderhoud en inspectie uit?

A: Controleer elk kwartaal de bedrijfsstatus van alle stroomonderbrekers en contactors om er zeker van te zijn dat er geen sprake is van oververhitting of losraken.

Verwijder regelmatig het stof dat zich in de behuizing heeft opgehoopt, vooral in de koelventilator en filters. Controleer de deurkozijnafdichtingen op veroudering en barsten en vervang ze indien nodig.

Registreer de inspectieresultaten en corrigerende acties na elk onderhoud voor traceerbaarheid.
