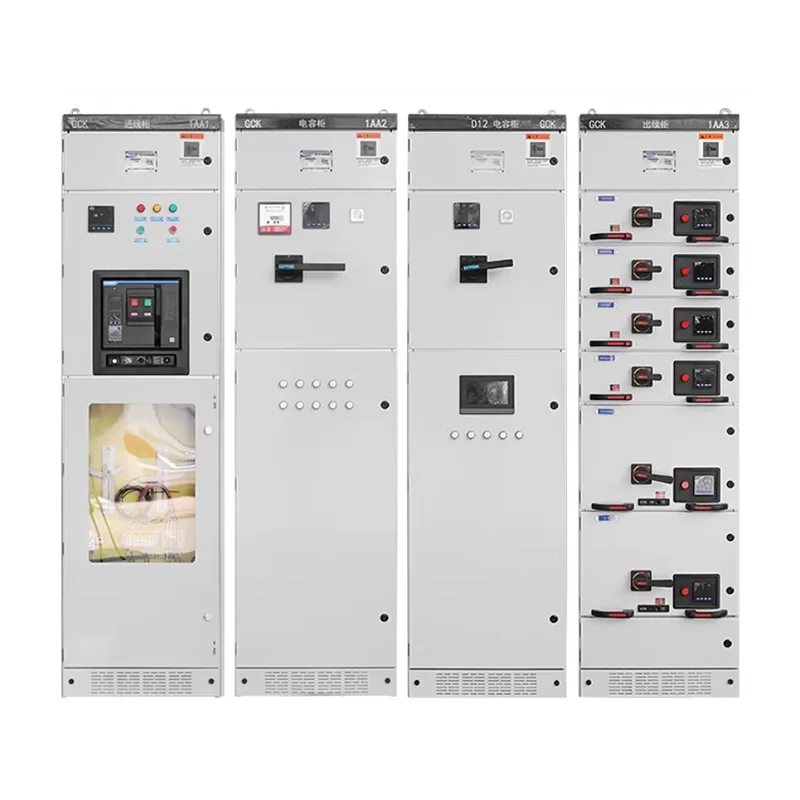

MNS uittrekbare laagspanningsschakelapparatuur

Op zoek naar een betrouwbare leverancier van MNS Laagspannings-uittrekbare schakelapparatuur? Shangming uit China is een betrouwbare keuze. Deze schakelapparatuur is voorzien van geïsoleerde zones, waardoor de efficiëntie van het systeemonderhoud en de operationele continuïteit worden verbeterd. Het is geëxporteerd naar meer dan 50 landen en regio's over de hele wereld.

Wat is het MNS laagspannings-uittrekbare schakelmateriaal?

Het MNS laagspannings-uittrekbare schakelsysteem, oorspronkelijk ontwikkeld door ABB uit Zwitserland en goedgekeurd voor wereldwijde productie, is een geavanceerd stroomdistributiesysteem. De Shangming-fabriek beschikt over volwassen verwerkingstechnologie voor dit product en ondersteunt maatwerk.

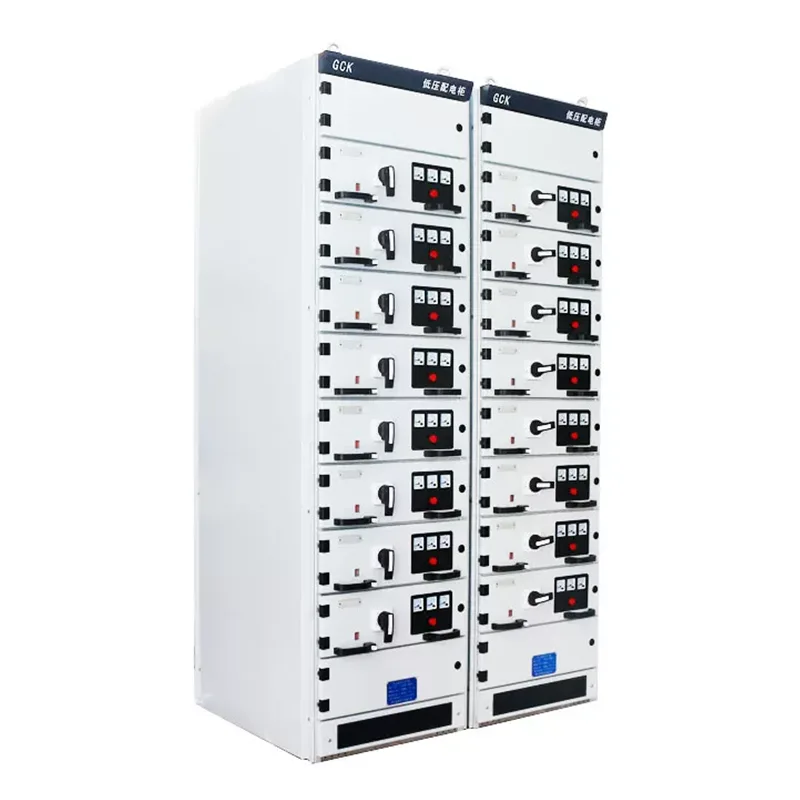

In tegenstelling tot de vaste schakelinstallaties van de GGD is elk circuit van de MNS geïnstalleerd in een afzonderlijk uittrekbare lademodule. Als een circuit defect raakt, kan de operator de lade direct eruit trekken voor reparatie of vervanging, terwijl andere circuits in de kast normaal blijven werken, waardoor tijdens onderhoud een ononderbroken stroomvoorziening wordt bereikt. Laden met dezelfde specificaties zijn uitwisselbaar, waardoor de fouthersteltijd wordt verkort.

Structurele kenmerken

Het frame van de MNS Low Voltage uittrekbare schakelapparatuur is geassembleerd met behulp van C-vormige profielen met modulaire gaten van 25 mm, wat resulteert in een lichtgewicht structuur met hoge mechanische sterkte en schokbestendigheid.

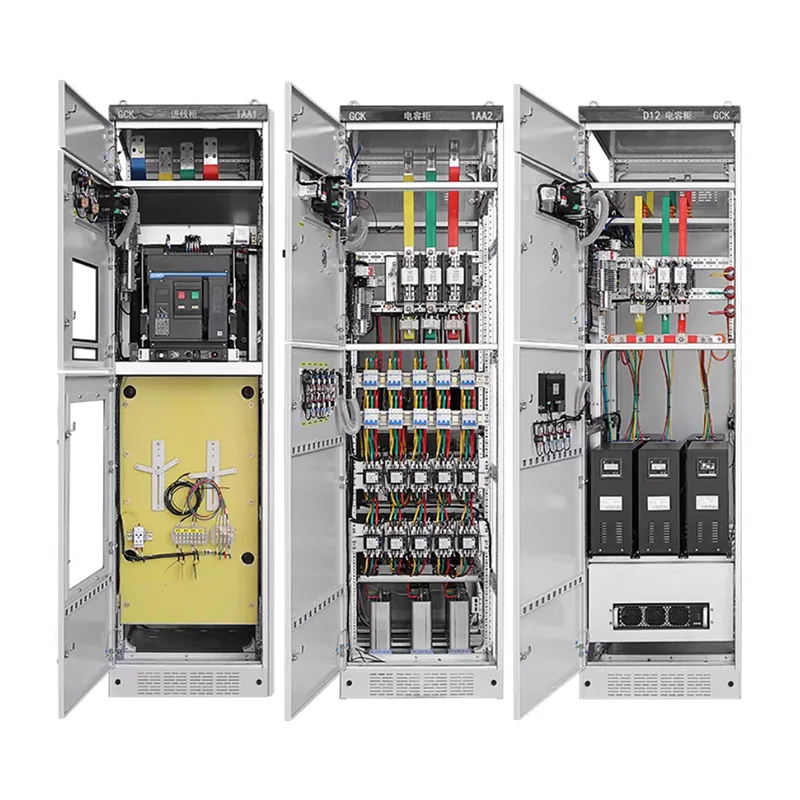

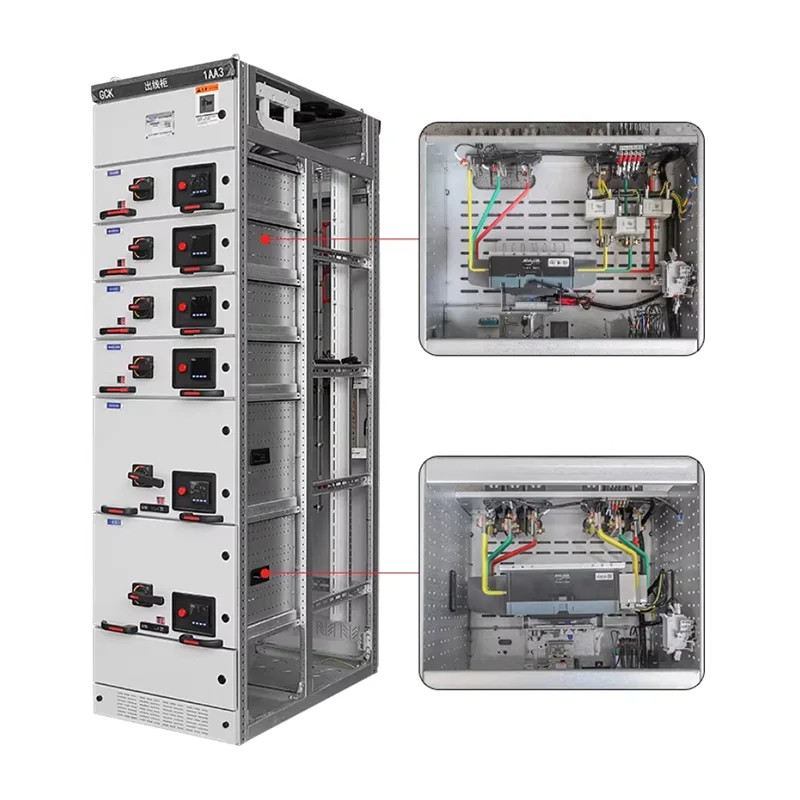

Het interieur van de kast is strikt verdeeld in drie onafhankelijke zones om de verspreiding van fouten te voorkomen:

Functioneel eenheidscompartiment: Bevat lademodules.

Railcompartiment: Bevindt zich aan de achterkant of bovenkant van de kast en bevat hoofd- en distributierails.

Kabelcompartiment: Bevindt zich aan de zijkant van de kast, voor externe kabelaansluitingen.

MNS maakt ook gebruik van multifunctionele panelen gemaakt van zeer sterk, vlamvertragend plastic, waardoor horizontale en verticale rails effectief worden geïsoleerd en vonkontlading tussen compartimenten wordt voorkomen.

Technische parameters

Veiligheidsontwerp

Tijdens het gebruik vereist schakelapparatuur uitgebreide aandacht voor persoonlijke veiligheid en apparatuurbescherming. De producten van Shangming ondergaan zeven kwaliteitscontroleprocessen voordat ze de fabriek verlaten om ervoor te zorgen dat alle belangrijke veiligheidsontwerpen aanwezig zijn, voldoen aan internationale en binnenlandse normen zoals IEC 61439-1 / GB 7251.1, en volledige certificeringsdocumenten en testrapporten verstrekken.

Volledige isolatie: De MNS uittrekbare laagspanningsschakelaar maakt gebruik van metalen platen om het functionele eenheidscompartiment, het railcompartiment en het kabelcompartiment volledig te isoleren. De foutenergie wordt binnen dit compartiment opgesloten, waardoor aangrenzende circuits niet worden beïnvloed en de verspreiding van foutbogen wordt voorkomen.

Vijfvoudige vergrendeling: Voorkomt elektrische schokken of schade aan apparatuur veroorzaakt door menselijke fouten.

De lade kan alleen uit de aangesloten positie worden getrokken als de stroomonderbreker open is; de mechanische vergrendelingsstang vergrendelt het duwmechanisme. → Voorkomt het openen en sluiten van het hoofdcircuit onder belasting.

De deur van het functionele eenheidscompartiment en de ladepositie zijn vergrendeld; de deur kan niet worden geopend als de lade niet volledig is uitgetrokken; Om het rail-/kabelcompartiment te openen is speciaal gereedschap nodig. →Voorkomt onbedoelde toegang tot onder spanning staande compartimenten

De aardingsschakelaar en hoofdschakelaar zijn mechanisch vergrendeld; de aardingsschakelaar kan niet worden gesloten als het hoofdcircuit onder spanning staat. →Voorkomt het aansluiten van aarddraden terwijl deze onder spanning staan

Wanneer de aardingsschakelaar gesloten is, kan de hoofdschakelaar niet naar de aansluitpositie worden gebracht. →Voorkomt bekrachtiging als de aardingsdraad is aangesloten.

Optionele sleutelvergrendeling of elektronische logische vergrendeling zorgt voor een correcte bedieningsvolgorde. →Voorkomt het per ongeluk openen en sluiten van stroomonderbrekers.

Storing drukontlasting: De MNS-kast is ontworpen met een speciaal drukontlastingskanaal. In het geval van een interne onbedoelde kortsluiting wordt gas met hoge temperatuur en hoge druk naar boven afgevoerd, waardoor de operators vooraan worden beschermd en wordt voldaan aan de IEC 61641-boogfouttestvereisten.

Voor welke industrieën raden wij MNS laagspannings-uittrekbare schakelapparatuur aan?

1. Petrochemische industrie

De petrochemische industrie vereist een continue productie en kan geen langdurige stroomuitval tolereren. Bedrijfsomstandigheden omvatten talrijke motorcircuits, grote belastingscapaciteiten en frequente starts. Vaste schakelapparatuur is te riskant en brengt enorme onderhoudskosten met zich mee.

De lade-achtige eenheden van MNS-schakelapparatuur maken live onderhoud in een veilige omgeving mogelijk, zorgen voor duidelijke circuitisolatie, verminderen de impact van ongevallen en vergemakkelijken uitbreiding en upgrades.

2. Productie op grote schaal

Grootschalige productie-industrieën zoals staal-, cement- en autofabrieken werken continu met hoge motorbelastingen en grootschalige elektrische systemen.

MNS ondersteunt MCC-schema's, standaardiseert circuits en maakt snel onderhoud en vervanging mogelijk. Functionele eenheden kunnen geleidelijk worden toegevoegd naarmate de productielijnen groter worden. Als u van plan bent de productie in de toekomst uit te breiden en langdurig gebruik nodig heeft, zijn MNS-schakelapparatuur geschikter.

3. Datacentra en grote commerciële complexen

Deze toepassingen stellen extreem hoge eisen aan de stroomcontinuïteit, met een dichte en complexe belastingverdeling, waardoor intelligente monitoring en gezoneerd beheer noodzakelijk zijn. Stroomuitval kan tot aanzienlijke economische verliezen leiden.

MNS biedt duidelijke zonering, een veiligere stroomvoorzieningsstructuur en de mogelijkheid om intelligente monitoringmodules te integreren, waardoor onderhoud geen invloed heeft op het totale systeem.

4. Gemeentelijke Infrastructuur

Inclusief metro's, luchthavens, ziekenhuizen, rioolwaterzuiveringsinstallaties, enz.

Stabiliteit van de stroomvoorziening is de levensader van de infrastructuur en vereist gezoneerde controle en snel herstel na onderhoud. MNS maakt functionele vervanging van eenheden mogelijk, zelfs bij kleine stroomstoringen.

5. Energie- en energie-industrie

Hulpsystemen voor elektriciteitscentrales, distributiesystemen voor wind- en zonne-energie en laagspanningszijden van onderstations. Deze scenario's stellen hoge eisen aan het veiligheidsniveau en de systeembetrouwbaarheid. De gepartitioneerde structuur en ladekasten van MNS voldoen beter aan de ontwerpnormen.
