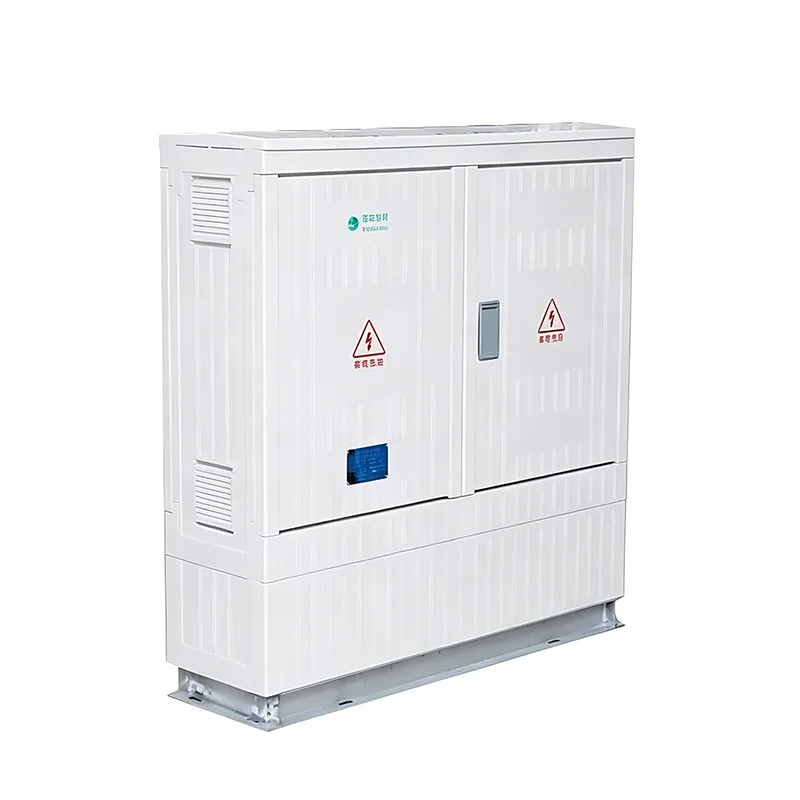

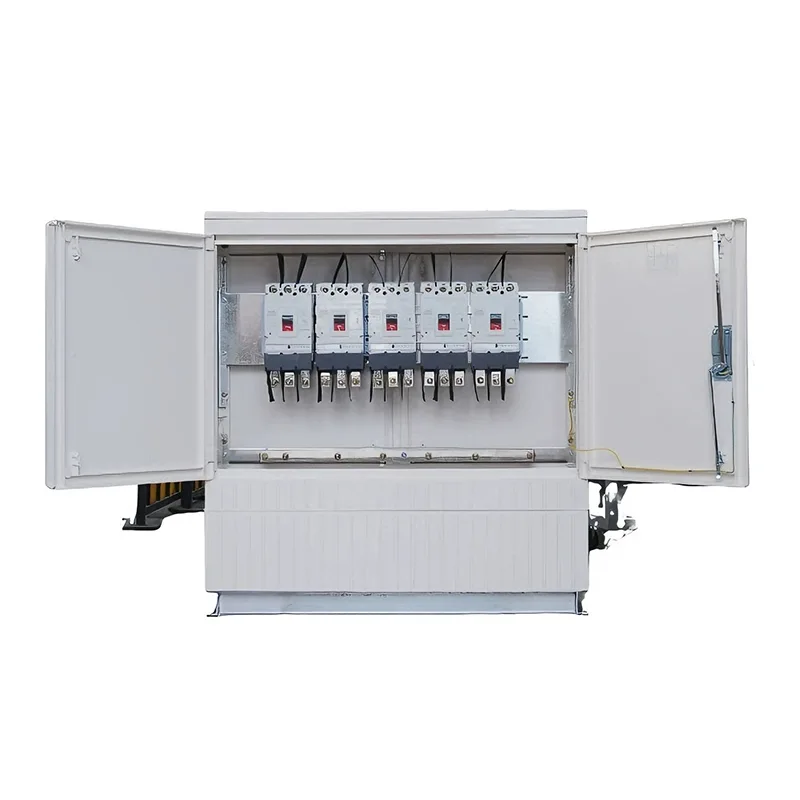

Laagspanningskabelaftakdoos

Wilt u hoogwaardige, stabiele laagspanningskabelaftakdozen kopen? Neem onmiddellijk contact op met Shangming! Wij zijn een leverancier uit China en bieden directe fabriekslevering, technisch advies en kwaliteitsborging.

Wat is een laagspanningskabelverdeelkast?

Een laagspanningskabelverdeelkast is een elektrisch apparaat dat wordt gebruikt in laagspanningsstroomverdeelsystemen voor het aftakken, verbinden en distribueren van kabels. Het regelt, beperkt of bewaakt de stroom niet.

Zonder de hoofdstroomvoorziening te onderbreken, vertakt hij veilig en systematisch een enkele laagspanningsstroombron naar meerdere uitgangen voor stroomafwaartse belastingen. Het kan traditionele kabelputten of willekeurige veldbedrading vervangen, waardoor de veiligheid, standaardisatie en onderhoudbaarheid van het laagspanningsstroomdistributiesysteem worden verbeterd.

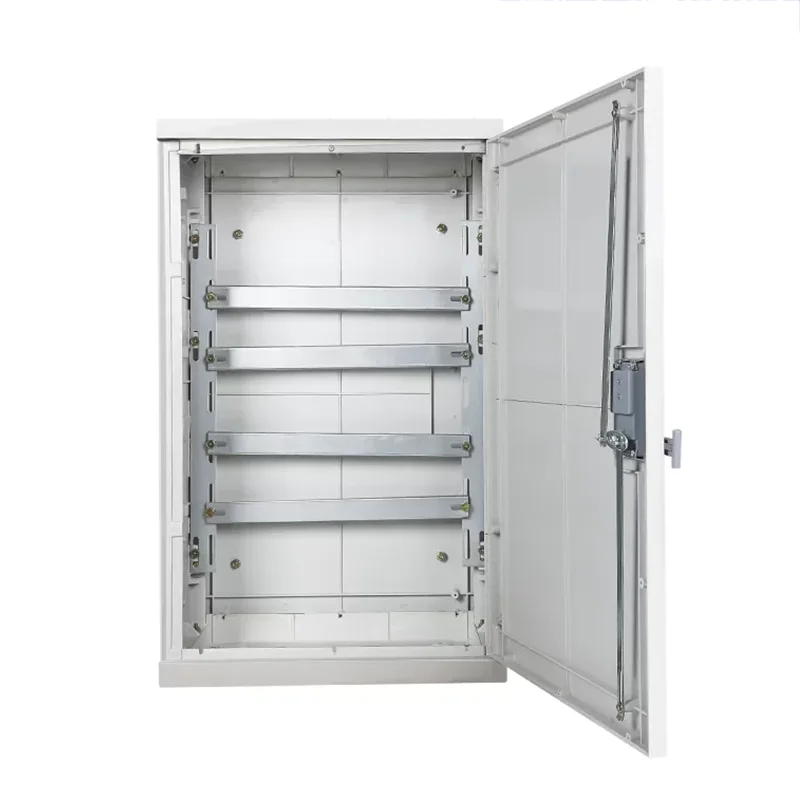

Werkproces: De hoofdstroom komt de verdeelkast binnen → De stroom wordt gelijkmatig verdeeld via de interne rails → Elke tak trekt stroom op basis van de belastingvraag.

Waarom hebben laagspanningskabelaftakdozen geen beschermende componenten nodig?

Dit hangt nauw samen met de functie van de laagspanningskabelaftakdoos zelf. In het hele systeem is de bescherming stroomopwaarts en de verbinding stroomafwaarts; alle beveiligingsfuncties worden uitgevoerd door de stroomopwaartse stroomonderbreker.

Wat gebeurt er bij kortsluiting? → De kortsluitstroom wordt binnen 0,1 seconde door de stroomopwaartse stroomonderbreker onderbroken. De aftakdoos is alleen bestand tegen onmiddellijke thermische stabiliteitsstroom (bijvoorbeeld 15 kA/1s).

Wat gebeurt er bij overbelasting? → Overbelasting wordt gedetecteerd en geactiveerd door het stroomopwaartse beveiligingsapparaat. De filiaaldoos is alleen verantwoordelijk voor de geleiding en neemt niet deel aan de beoordeling.

Wat gebeurt er met lekstroom? → Lekbescherming is geïmplementeerd in de terminalverdeelkast; de aftakdoos heeft deze functie niet.

Technische voordelen

Kabelaftakdozen hebben aanzienlijke technische voordelen ten opzichte van traditionele kabelputten en kunnen ter vervanging worden gebruikt.

Belangrijkste toepassingsscenario's

Stedelijke woongemeenschappen: De hoofdkabel van de hoofdtransformator komt de laagspanningskabelaftakdoos binnen en verdeelt vervolgens de stroom naar elk unitgebouw.

Gemeentelijke straatverlichtingssystemen: Bij straatverlichtingssystemen wordt doorgaans op onderlinge afstanden langs de weg een aftakdoos geplaatst om de straatverlichting van stroom te voorzien.

Industriële en mijnbouwondernemingen: Kabelaftakdozen kunnen dienen als secundaire distributiepunten buiten de fabrieksgebouwen, waardoor stroom naar verschillende werkplaatsen wordt gedistribueerd.

Upgrade van het elektriciteitsnet in oude stedelijke gebieden: Aftakdozen lossen het probleem van de beperkte ruimte op, waardoor de installatie van grote verdeelkasten wordt voorkomen.

Voorzorgsmaatregelen voor installatie en onderhoud

1. Waterdichting en vochtbestendigheid: De onderkant van de laagspanningskabelaftakdoos moet worden afgedicht met kabelplugmateriaal om te voorkomen dat vocht uit de ondergrondse kabelgoot opstijgt en condenseert, wat kortsluiting zou kunnen veroorzaken.

2. Betrouwbare aarding: Hoewel de doos geïsoleerd is, moet de metalen afschermingslaag van de kabels op betrouwbare wijze met de aarde worden verbonden via een speciale aardingsrail.

3. Infraroodinspectie: Vanwege de dichte knooppunten in de verdeelkast raden wij u aan regelmatig een infraroodthermometer te gebruiken om te controleren of de verbindingen oververhit raken. Dit is cruciaal voor brandpreventie en is onvermijdelijk.

Gedetailleerde installatie-instructies worden bij uw bestelling verstrekt. De documentatie is compleet, inclusief een installatiehandleiding, bedradingsschema, componentenlijst, onderhoudsgids en kasttekeningen (DWG/PDF-formaat). Neem snel contact met ons op als u vragen heeft.
