JXF Geïntegreerde laagspanningsverdeelkast

JXF geïntegreerde laagspanningsverdeelkasten zijn gemaakt van koudgewalste staalplaat, gebogen en gelast, met een elektrostatische spuitbehandeling van epoxyhars op het oppervlak, waardoor ze esthetisch aantrekkelijk en duurzaam zijn. Dit is één van de productsoorten die Shangming als fabrikant en leverancier van verdeelkasten aan zowel nieuwe als bestaande klanten kan aanbieden. We beschikken over uitgebreide R&D- en aanpassingsmogelijkheden; Stuur ons gerust uw wensen.

Stuur onderzoek

Productomschrijving

De JXF geïntegreerde laagspanningsverdeelkast is een hoogwaardig product ontworpen en vervaardigd door Shangming Factory. Het heeft een IP55-beschermingsgraad, een interne montagebasis voor het installeren van diverse elektrische apparatuur en een deur die meer dan 110 graden opengaat en flexibel draait.

Structurele kenmerken

Materiaal: JXF geïntegreerde laagspanningsverdeelkasten zijn gemaakt van koudgewalste staalplaat met elektrostatische poedercoating, die een sterke corrosieweerstand en weersbestendigheid biedt.

Beschermingsgraad: IP40; IP54 kan worden aangepast om aan uw projectvereisten te voldoen. Voor een hoge bescherming zijn de doosranden voorzien van afdichtstrips, die een uitstekende stof- en waterbestendigheid bieden.

Installatiemethode: Wij ondersteunen flexibele installatieopties, bepaald op basis van uw behoeften. Installaties voor wand-, inbouw- of vloermontage worden ondersteund.

Interne indeling: De verdeelkast is voorzien van een beweegbare montageplaat, waardoor componenten vrij kunnen worden gerangschikt volgens het schakelschema.

Wat zijn de toepassingen van JXF geïntegreerde laagspanningsverdeelkasten?

JXF geïntegreerde laagspanningsverdeelkasten worden gebruikt voor de stroomverdeling van laagspanningsterminals en vertakte circuits, waarbij verlichting, stroom, apparatuurbesturing en stroomvoorziening buitenshuis worden ondergebracht.

1. Eindstroomverdeling

De meest gebruikelijke basistoepassing van JXF is het onttrekken van stroom aan de hoofdverdeelkast en deze te distribueren naar specifieke gebieden of apparatuur.

Gerelateerde scenario's:

Verdiepingsdistributie: In kantoorgebouwen of woongebouwen dient het als energieoverdrachtsstation voor elke verdieping.

Workshop Power: verantwoordelijk voor het leveren van stroom aan een specifieke machine op een industriële locatie.

Tijdelijke stroom: op bouwplaatsen of tentoonstellingslocaties dient het als een betrouwbaar tijdelijk stroomtoegangspunt.

2. Motorbediening en starten

Vanwege de diepe interne ruimte en de flexibele indeling van JXF-boxen zijn ze ideaal voor het huisvesten van contactors en thermische relais.

Gerelateerde scenario's:

Waterpompbediening: Wordt vaak gebruikt voor automatische/handmatige schakelbediening van brandpompen en rioolwaterpompen.

Fan Starten: Controle van ventilatiesystemen in industriële installaties of ondergrondse parkeergarages.

Combinatie softstarter/variabele frequentieaandrijving: Ingebouwde kleine softstarter of frequentieregelaar maakt een soepele motorstart-stop en snelheidsregeling mogelijk.

3. Verlichting en landschapsbeheer

Outdoor Streetlight Control: Werkt met tijdschakelaars of lichtgevoelige sensoren om het schakelen van straatverlichting op stadswegen of op industrieparken automatisch te timen.

Landschapsverlichting: Beheert en beschermt de stroomvoorziening voor buitenverlichting en fonteinsystemen van gebouwen.

Noodverlichting: In noodsituaties zoals brand worden de noodverlichting met geweld geactiveerd door het brandbeveiligingssysteem.

4. Koppeling brandbeveiliging en rampenpreventie

Rookafvoerventilatorbox: Ontvangt brandalarmsignalen en activeert met geweld de rookafvoerventilator.

Brandkraanbewaking: bewaakt de waterdruk of status van het brandbeveiligingssysteem en geeft realtime feedback.

5. Geïntegreerde besturing en laagspanningssysteemintegratie

PLC/Control Box: Bevat intern een programmeerbare logische controller voor logische besturing van industriële geautomatiseerde productielijnen.

Communicatieconvergentie: Hoewel de JXF een hoogspanningskast is, wordt hij ook vaak gebruikt om zenders en data-acquisitiemodules voor verschillende sensoren te installeren, waardoor geïntegreerde digitale besturing wordt bereikt.

Productspecificaties

Naam	Specificaties	Breedte	Hoogte	Diepte
JXF basisdoos	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Veelvoorkomende fouten en oplossingen

Fout fenomeen

Mogelijke redenen

Oplossing

Hoofdschakelaar is geactiveerd en kan niet worden gereset

- Kortsluiting of overbelasting in uitgaande lijn

- Aardlekbeveiliging geactiveerd

- Mechanische storing van de schakelaar

①Ontkoppel elke uitgaande lijn één voor één om het defecte circuit op te lossen;

②Druk op de knop "Reset" en probeer het circuit te sluiten;

③Als het circuit nog steeds niet kan worden gesloten, vervang dan de hoofdschakelaar.

Eén uitgaande lijn heeft geen stroom

- Op dit traject is de leidingbeveiligingsschakelaar uitgeschakeld.

- Losse of doorgebrande bedrading.

- Kortsluiting aan de gebruikerszijde.

①Controleer of de bijbehorende MCB is geactiveerd; Als u het opnieuw instelt, wordt het probleem opgelost.

②Controleer nadat de stroom is uitgeschakeld of de bedradingsterminals geoxideerd zijn of los zitten.

③Neem contact op met de gebruiker om problemen met de interne bedrading op te lossen.

Frequent uitschakelen van de lekstroombeveiliging

- Veroudering van lijnisolatie

- Overmatige lekstroom van meerdere apparaten

- Storing in de aardlekschakelaar zelf

①Meet de isolatieweerstand van elk circuit met behulp van een megohmmeter (deze moet >0,5MΩ zijn);

② Schakel batchgewijs in om apparatuur met een hoge lekstroom te identificeren;

③Vervang het aardlekschakelaar (RCD) (type A of type B wordt aanbevolen).

Compensatie van reactief vermogen werkt niet

- Controller niet ingeschakeld

- Condensator beschadigd

- Abnormale spanning

①Controleer de voeding van de controller en de bemonsteringsstroomtransformator (CT);

②Meet de capaciteitswaarde met een multimeter (als de afwijking >10% bedraagt, moet deze worden vervangen);

③Wacht tot de spanning weer normaal is voordat u automatisch overschakelt.

Abnormale meterstanden van de elektriciteitsmeter

- CT-polariteit omgekeerd

- Fout met bedrading van de meter

- Meterstoring

①Controleer de CT-terminal met dezelfde naam (P1 gericht naar de rail);

②Herbedrading volgens meetspecificaties;

③Neem contact op met het energieleverancier om de meter te verifiëren of te vervangen.

Condensatie/roest in de behuizing

- Veroudering van de afdichtingsstrip

- Ontbreken van een ontluchtingsventiel of verwarming

- Omgeving met hoge luchtvochtigheid op lange termijn

①Vervang de deurafdichtstrip;

②Installeer een slimme luchtontvochtiger of verwarmingsplaat;

③ Ruim eventueel opgehoopt water op en breng antiroestverf aan.

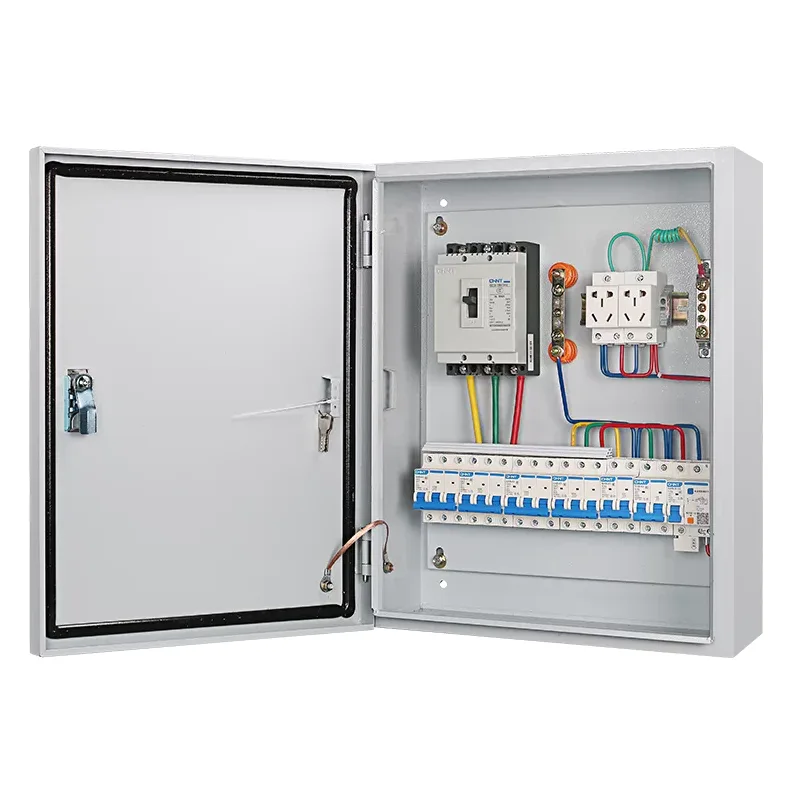

JXF Low-voltage Integrated Distribution Box
