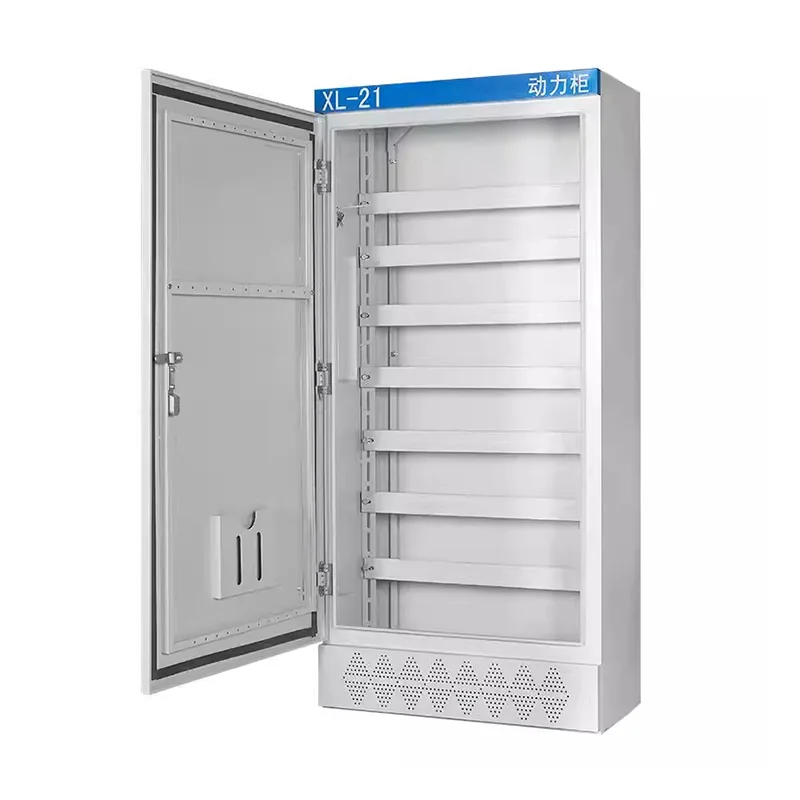

XL-21 laagspanningsstroomverdeelkast

De XL-21 laagspanningsstroomverdeelkast wordt geleverd door Shangming, een Chinese fabrikant. We beschikken over volledige productiemogelijkheden met een maandelijkse productiecapaciteit van meer dan 3.000 eenheden. Wij ondersteunen aangepaste tekeningen, aanschaf van componenten en fabriekstesten. U kunt te allen tijde contact met ons opnemen om te beginnen met het ontwikkelen van een oplossing.

Productstructuur

De XL-21 laagspanningsstroomverdeelkast heeft een volledig gesloten, vast en verticaal verdeeld structureel ontwerp, waarbij eenvoud, betrouwbaarheid en onderhoudsgemak voorop staan.

1. Buitenkant van kast

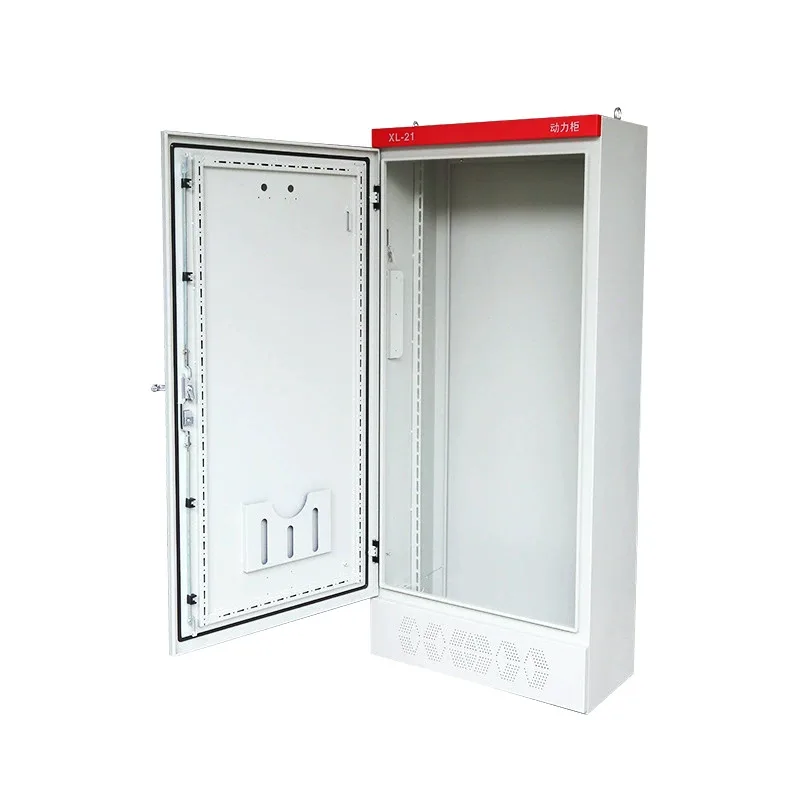

De XL-21-kast is gemaakt van koudgewalst plaatstaal, gebogen en gelast, en biedt voldoende stijfheid om zware stroomonderbrekers en stroomrails te ondersteunen. De beschermende deur heeft een enkel openend ontwerp met een openingshoek groter dan 110°. Rond de deurranden zijn polyurethaanafdichtingsstrips aangebracht om de stofdichtheid te verbeteren.

De binnenzijden zijn voorzien van verticale profielen met perforaties, waardoor de balken en montageplaten kunnen worden aangepast aan de afmetingen van de componenten.

2. Interne lay-out

Hoewel de XL-21 één geïntegreerde ruimte is, is deze onderverdeeld in verschillende functionele gebieden:

Bovenste verzamelrailgebied: De hoofdinkomende verzamelrail bevindt zich bovenaan de kast, is beveiligd met isolatoren en ondersteunt horizontale of verticale verlenging van de koperen verzamelrails.

Centraal componentgebied: Dit is het kerngebied dat wordt gebruikt voor het installeren van scheidingsschakelaars, stroomonderbrekers, contactors, thermische relais, enz.

Bedradingsgedeelte onderaan: Er is voldoende ruimte aan de onderkant voor kabelinvoer, en speciale neutrale en aardrails zijn inbegrepen.

3. Ontwerp van onderkant en kabel in/uit

De onderkant van de verdeelkast is voorzien van een groot, verwijderbaar paneel dat kan worden aangepast met openingen op basis van het aantal kabels, en dat kan worden gebruikt met kabelmantels.

Er kan een stalen kanaalbasis van 50-100 mm hoog worden gemonteerd om de hoogte van de kast vanaf de grond te vergroten, waardoor bescherming tegen vocht wordt geboden en het hanteren van vorkheftrucks wordt vergemakkelijkt.

Productvoordelen

1. Brede toepassing

De XL-21 laagspanningsstroomverdeelkast beschikt over een klassieke laagspanningsstroomverdeelkaststructuur. Dankzij de volwassen technologie en hoge standaardisatie wordt het op grote schaal gebruikt in fabrieken, bouwprojecten en gemeentelijke projecten, waarbij de betrouwbaarheid zich over een lange periode heeft bewezen.

2. Geschikt voor stroomverdeling

Als professionele fabrikant ontwerpt Shangming voedingssystemen voor motoren, pompen, ventilatoren en andere elektrische apparatuur. De producten hebben een uitstekende stroomdraagcapaciteit, kunnen continu werken en voldoen aan de eisen van toepassingen met hoge belasting.

3. Robuust en duurzaam

Er zijn verschillende materialen beschikbaar, waaronder koolstofstaal, gegalvaniseerd staal en roestvrij staal. Ongeacht het gebruikte materiaal zorgt het structurele ontwerp van de kast voor voldoende sterkte en slagvastheid, waardoor deze geschikt is voor langdurig gebruik in industriële omgevingen.

4. Handig onderhoud

De interne elektrische componenten van de stroomkast zijn systematisch gerangschikt met duidelijke circuits. Het beschikt over een enkele rechterdeur, waarbij de bedieningshendel van de messchakelaar zich op de rechterbovenkolom aan de voorkant van de kast bevindt. Meetinstrumenten en signaalvoedingen zijn op de deur gemonteerd, waardoor volledige zichtbaarheid ontstaat wanneer de deur open is, voor eenvoudige inspectie en onderhoud.

5. Sterke compatibiliteit

Onze XL-21 laagspanningsverdeelkast kan flexibel worden geconfigureerd met reguliere elektrische componenten zoals stroomonderbrekers, contactors en thermische relais, en kan zich aanpassen aan verschillende besturings- en beveiligingsschema's om aan de behoeften van verschillende projecten te voldoen.

6. Kostenvoordeel

Vergeleken met complexe constructies zoals ladekasten heeft de XL-21 verdeelkast een eenvoudige structuur en beheersbare productiekosten, waardoor hij ideaal is voor projecten met hoge eisen aan kosteneffectiviteit en stabiliteit.

Wat zijn de vereisten voor de installatieomgeving voor de XL-21 verdeelkast?

Deze XL-21 laagspanningsstroomverdeelkast wordt voornamelijk gebruikt in driefasige driedraads- en driefasige vierdraads voedingssystemen met een AC-frequentie van 50 Hz en een spanning onder 500 V voor stroom- en verlichtingsdistributie. Voordat u met uw project of daadwerkelijke installatie begint, kunt u de installatieomgeving bepalen. Als fabrikant bieden wij de volgende suggesties:

1. Omgevingstemperatuur

Normale bedrijfstemperatuur: -5℃ tot +40℃;

Gemiddelde temperatuur over 24 uur: niet hoger dan +35℃;

Opslag- en transporttemperatuur: -25℃ tot +55℃ (korte termijn);

Opmerking: Indien geïnstalleerd in een omgeving met hoge temperaturen is een verbeterde ventilatie of een reductieontwerp vereist.

2. Hoogte

De installatiehoogte moet kleiner dan of gelijk zijn aan 2000 meter.

Boven de 2000 meter is reductie volgens de normen vereist.

3. Relatieve vochtigheid

Bij een installatieomgevingstemperatuur van +40℃ moet de relatieve vochtigheid ≤ 50% zijn.

Bij lagere temperaturen is een hogere luchtvochtigheid toegestaan.

4. Installatielocatie

De XL-21 voedingskast is uitsluitend bedoeld voor installatie binnenshuis.

Het is verboden te installeren in: onbeschaduwde buitenruimtes, gevaarlijke locaties met explosieve gassen of stof, zeer corrosieve omgevingen of gebieden met veel stof of geleidend stof.

5. Mechanische en trillingsomstandigheden

De installatieomgeving moet vrij zijn van hevige trillingen of schokken. Trillingsfrequentie ≤ 10 Hz, versnelling ≤ 0,5 g. De installatiefundering moet stabiel zijn en vermijdt dat hetzelfde platform wordt gedeeld met grote motoren of stempelapparatuur.

Na installatie moet de kast in principe verticaal worden gehouden, met een verticale kanteling van ≤ 5°, anders heeft dit invloed op de levensduur van het bedieningsmechanisme.

6. Ventilatie- en warmteafvoerruimte

Er moet toegang voor onderhoud zijn aan de voor- en achterkant van de kast. Het voorste bedieningsoppervlak moet ≥ 0,8 m zijn; 1,0 m wordt aanbevolen. Als er onderhoud aan de achterzijde nodig is, is ≥ 0,8m vereist. De bovenkant van de kast moet zich minimaal 0,5 meter van het plafond bevinden. Wanneer meerdere kasten naast elkaar worden geplaatst, is er geen opening tussen de kasten nodig; ze kunnen direct worden gemonteerd. Er moet echter aan beide uiteinden van de hele rij ventilatieruimte worden gelaten.

7. Brandpreventie- en veiligheidseisen

De installatieruimte moet een niet-brandbare structuur zijn. Brandbare en explosieve materialen mogen niet binnen 1 meter van de installatieplaats worden opgeslagen.

De grond moet vlak en droog zijn. Het wordt aanbevolen om een ​​betonnen fundering 100–200 mm boven de grond te bouwen om het binnendringen van water te voorkomen.

8. Elektromagnetische omgeving

De installatielocatie moet ver verwijderd zijn van frequentieomvormers met hoog vermogen en hoogfrequente apparatuur om interferentie met secundaire stuurcircuits te voorkomen. Als er sprake is van sterke elektromagnetische interferentie, wordt aanbevolen om voor de stuurleidingen afgeschermde kabels te gebruiken en deze in een aparte kabelgoot te laten lopen.
