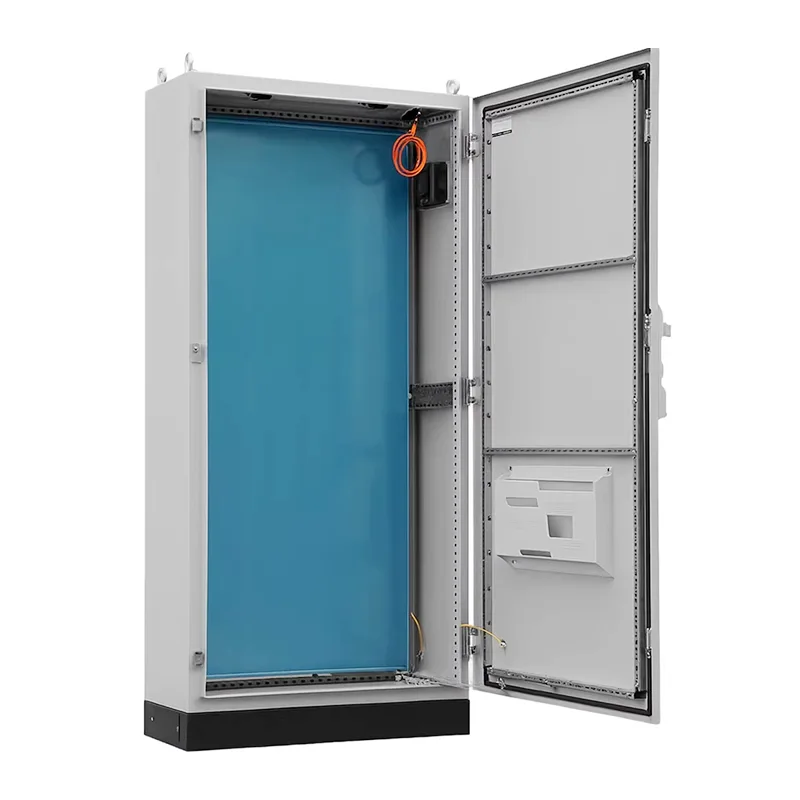

ES stroomverdeelkast met vijfvoudig profiel

De ES-stroomverdeelkast met vijfvoudig profiel is een betrouwbaar product met een hoge sterkte en IP55-beschermingsgraad. De dicht opeengepakte modulaire gaten met een steek van 25 mm op het frame zorgen voor flexibiliteit en veelzijdigheid bij de installatie. Dit product wordt geleverd door de Chinese fabrikant Shangming. Wij ondersteunen niet-standaard maatwerk en kunnen complete oplossingen en concurrerende prijzen bieden.

Structurele kernkenmerken

Het hoofddragende frame van de ES-stroomverdeelkast met vijfvoudig profiel ondergaat vijf precieze bochten, waardoor een vijfvoudig profielskelet ontstaat. Dit multi-buigontwerp verbetert niet alleen het longitudinale draagvermogen van de stalen plaat, maar creëert ook een natuurlijke waterstop-groefstructuur, waardoor vloeistoflekkage effectief wordt voorkomen.

De boven-, onder- en zijpanelen van de kast worden doorgaans als één geheel gelast, wat resulteert in een grotere stabiliteit en torsieweerstand vergeleken met een montage met bouten. De profielen zijn voorzien van standaard gaten met een tussenafstand van 25 mm voor gestandaardiseerde installatie van interne elektrische componenten.

Deze structuur maakt de vijfvoudige ES-kast geschikt voor stroomdistributiebehoeften met hoge capaciteit en meerdere circuits, waardoor er voldoende interne ruimte is en efficiëntere bedrading en onderhoud mogelijk zijn.

Productfuncties

De ES vijfvoudige verdeelkasten van Shangming zijn verkrijgbaar in standaard- en maatwerkmodellen. Voor uw project leveren ze niet alleen stroom, maar bieden ze ook een solide basis voor een veilig, efficiënt en evoluerend elektrisch systeem.

1. Structurele ondersteuning en draagvermogen

Het vijfvoudige profiel is niet alleen de buitenschaal, maar ook het exoskelet van de hele kast. Het vijfvoudige buigproces verbetert de druksterkte in de lengterichting van het profiel, waardoor stabiliteit wordt gegarandeerd, zelfs na het installeren van zwaar materieel, en verdraaiing of bezinking wordt voorkomen.

De binnenkant van het profiel is gevuld met standaard gaten. Gecombineerd met balken en een basisplaat kunnen componenten vrij in de interne ruimte worden geplaatst, waardoor de benutting wordt verbeterd.

2. Milieubescherming

Vergeleken met gewone verdeelkasten biedt de ES-kast een betere afdichting. Door de speciale gevouwen randstructuur gevormd bij de kastopening door het vijfvoudige profiel stroomt water langs de vouwen naar de buitenkant van de kast in plaats van dat het in de afdichtingsstrip sijpelt.

De kast, gecombineerd met hoogwaardige CNC-aangebrachte afdichtstrips, isoleert effectief extreem fijn geleidend stof en corrosief vocht, waardoor de isolatieprestaties van interne elektronische componenten worden beschermd.

3. Geïntegreerd thermisch beheer en warmteafvoer

Dit product is een schakelkast, aanbevolen door Shangming voor projecten waarbij prioriteit wordt gegeven aan het beschermen van componenten tegen doorbranden.

Het vijfvoudige frame en de zijpanelen ondersteunen de installatie van krachtige industriële airconditioners of warmtewisselaars zonder dat afdichtingsfouten als gevolg van trillingen ontstaan. De interne structuur van de kast bevordert de luchtconvectiecirculatie, waardoor hitte-eilandeffecten aan de bovenkant van de kast of in gebieden met dichte componenten worden voorkomen.

4. Veiligheidsbescherming en mens-machine-interface

We hebben professionele aardingsbouten tussen de kastdeur, zijpanelen en kastbehuizing, verbonden door een geelgroene dubbelkleurige draad. De gehele metalen behuizing biedt betrouwbare bescherming tegen elektrische schokken.

Wij bieden maatwerkmogelijkheden; U kunt kiezen voor een deurpaneel met een transparant venster, gecombineerd met een driepuntsvergrendeling, wat inspectie vergemakkelijkt en fysiek verhindert dat onbevoegden de kast openen.

Technische parameters

Maat- en specificatietabel

Producttoepassingsscenario's

We raden dit product aan voor projecten met uitdagende omgevingen, waarbij onafhankelijke werking van afzonderlijke eenheden vereist is en een hoge structurele stijfheid vereist is. U kunt te allen tijde contact met ons opnemen met uw wensen om de specifieke selectieoplossing te bespreken en te bepalen.

Geautomatiseerde controle van onafhankelijke mechanische apparatuur

Door de geïntegreerde lasstructuur is de ES vijfvoudige stroomverdeelkast ideaal voor het aansturen van grote, uit één stuk bestaande apparatuur.

Typische gevallen: verpakkingsmachines, spuitgietmachines, CNC-bewerkingsmachines, schakelkasten voor lasersnijmachines.

Waarom hiervoor kiezen: Grote, onafhankelijke apparatuur die als een enkele eenheid werkt, vereist geen parallelle bediening in de kast. De afgedichte bescherming van de ES-kast voorkomt dat olienevel en metaalstof in de precisiecontroller sijpelen.

Pompstations en waterbehandeling

De ES-stroomverdeelkast met vijfvoudig profiel biedt grotere voordelen in vochtige of spatgevoelige omgevingen.

Typische gevallen: schakelkasten voor buitenwaterpompen, beluchtingsregelsystemen in afvalwaterzuiveringsinstallaties, pompkamers voor secundaire stroomvoorziening.

Waarom hiervoor kiezen: De mechanische waterdichtingsstructuur gevormd door het vijfvoudige profiel, gecombineerd met zelfklevende afdichtingsstrips, is effectief bestand tegen regen en vocht. Zelfs in omgevingen met een hoge luchtvochtigheid op de lange termijn zorgt de geïntegreerde gelaste structuur ervoor dat de interne componenten droog blijven.

Voedsel- en farmaceutische industrie

Wij raden onze stroomverdeelkasten aan voor werkplaatsen waar veelvuldig spoelen of extreem hoge hygiënenormen vereist zijn. Wij gebruiken hoogwaardige, veilige materialen en produceren strikt volgens de vereiste normen.

Typische gevallen: schakelkasten voor drankbottellijnen, stroomkasten voor farmaceutische verpakkingslijnen.

Waarom ervoor kiezen: De ES-kast is gemaakt van roestvrij staal en heeft gladde, afgeronde randen en minimale lasnaden, waardoor deze minder gevoelig is voor ophoping van bacteriën of stof. Het oppervlak is ook bestand tegen chemische desinfecterende sprays en hogedrukreiniging met waterstralen.

Mijnbouw-, cement- en omgevingen met hoge trillingen

Onze producten kunnen ook worden gebruikt op zware industriële locaties waar sprake is van pletten, zeven of transport over lange afstanden. De fabriek van Shangming heeft een kwaliteitscontroleproces van 7 stappen, waardoor voldoende productsterkte wordt gegarandeerd.

Typische gevallen: besturingseenheden voor transportbanden in de mijnbouw, toevoerpanelen voor cementfabrieken, besturingskasten voor mobiele generatorsets.

Waarom ervoor kiezen: De gelaste structuur uit één stuk biedt uitstekende koppelweerstand. Tijdens hevige trillingen of hijsen beschermt het frame met vijf bochten de dure interne frequentieomvormers en PLC-modules tegen slecht contact of fysieke schade als gevolg van vervorming van de kast.
