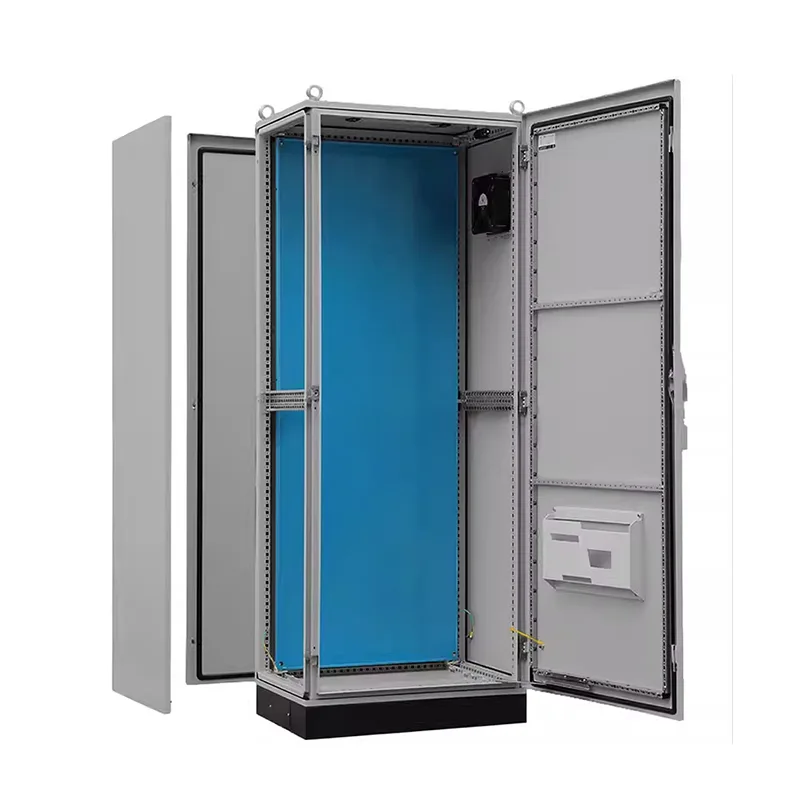

PS-stroomverdeelkast met negenvoudig profiel

De PS-stroomverdeelkast met negenvoudig profiel is afneembaar en eenvoudig aan te sluiten. Als uw project een complex en groot systeem met meerdere kasten vereist, kunt u contact opnemen met Shangming en ons uw directe verkoopleverancier laten worden. Wij ondersteunen niet-standaard maatwerk.

Technische parameters

Specificaties bestellen

Productvoordelen

De PS-stroomverdeelkast met negenvoudig profiel beschikt over een hoge sterkte en hoge betrouwbaarheid, en voor uitbreiding zijn geen aanpassingen aan de kast nodig. Het biedt een levensduur van meer dan 15 jaar. Daarnaast bieden de producten van Shangming nog andere voordelen, waardoor ze een geschikte keuze zijn.

I. Structurele voordelen

De PS-kastkolom ondergaat negen precisie-CNC-bochten, waardoor een meervoudig versterkt gesloten gedeelte ontstaat. Dit verhoogt de buig- en torsiestijfheid met meer dan 40% vergeleken met een vijfvoudig buigontwerp, waardoor het zware framestroomonderbrekers, droge transformatoren en hoogvermogenfrequentieomvormers kan ondersteunen.

Deze eigenschap maakt onze producten geschikt voor omgevingen met veel trillingen, zoals de scheepsbouw, mijnbouw en spoorwegvervoer, waardoor het risico op scheuren door lasvermoeidheid wordt geëlimineerd.

Met 3-4 montageoppervlakken (voor-, achter- en binnenkant), allemaal voorgeboord met 25 mm internationale standaardgaten, ondersteunt het DIN-rails, PLC-backplanes en voedingsmodules op elke hoogte en op elk oppervlak, waardoor een flexibele lay-out en driedimensionale, modulaire bekabeling mogelijk is.

II. Functionele voordelen

Samenvattend integreert de PS-verdeelkast stroom-, besturings- en bewakingsfuncties, waarbij hoofdinkomende lijnen en aftakkingsstroomverdeling, motorbesturingscircuits en intelligente eenheden worden gecombineerd, waardoor de noodzaak voor een aparte bedieningskast wordt geëlimineerd.

Voor toekomstige intelligente uitbreidingsmogelijkheden hebben we voldoende interfaces en installatieposities gereserveerd, waardoor monitoring op afstand wordt ondersteund en toekomstige uitbreiding en parallelle koppeling mogelijk zijn als dat nodig is.

Het ontwerp van het metalen scheidingspaneel onderdrukt effectief de impact van interferentiebronnen zoals frequentieomvormers op stuursignalen.

III. Efficiëntievoordelen

Als professionele Chinese fabrikant biedt Shangming snelle aanpassingen en flexibele reacties. Wij ondersteunen bestellingen vanaf één eenheid; Niet-standaard maten, materialen en beschermingsniveaus kunnen naar wens worden geconfigureerd. Tijdens de oplossingsspecificatie en het productieproces zullen we monsters ter bevestiging verstrekken om herbewerking ter plaatse te voorkomen

De gestandaardiseerde interface van 25 mm is compatibel met reguliere merken zoals Schneider Electric en ABB; kabelinvoer- en -uitvoergaten zijn compatibel met internationale standaardwartels, waardoor een efficiënte installatie en parallelle aansluiting wordt gegarandeerd.

Bij de daadwerkelijke installatie maakt de PS-kast gebruik van alle boutverbindingen, waardoor lassen niet meer nodig is. Montage ter plaatse is snel, meerdere kasten kunnen naadloos worden gesplitst en de railaansluiting is handig, waardoor de bouwtijd met 30% wordt verkort.

Hoe kunt u een verdeelkast aanpassen aan uw behoeften?

Shangming beschikt over een eigen fabriek en kan PS 90% opvouwbare verdeelkasten in diverse maten leveren. Wij ondersteunen ook niet-standaard maatwerk. Wij bieden u een uitgebreide pre-salesanalyse en oplossingsspecificatie. Ook kunt u aan de hand van de volgende suggesties overwegen of uw oplossing geschikt is voor uw project:

Stap 1: Definieer de kernvereisten

Toepassingsscenario's: voor waterpompbesturing? Fotovoltaïsche energiecombinator? Productielijn? Datacentrum? Buitengemaal?

Elektrische parameters: Wat is de systeemspanning (220V/380V/480V)? Belangrijkste inkomende stroom? Aantal circuits? Is dit inclusief motorbelastingen?

Besturingsfuncties: Is automatische start/stop, bewaking op afstand, BA-koppeling of PLC-besturing vereist?

Installatieomgeving: binnen/buiten? Temperatuur-/vochtigheidsbereik? Is er sprake van corrosie, stof of trillingen?

Beschermingsvereisten: Welk beschermingsniveau is vereist? Is roestvrij staal materiaal vereist?

Certificeringsnormen: aan welke normen moet worden voldaan?

Let op: het verstrekken van bestaande tekeningen, foto's of soortgelijke projectcasestudies zal onze communicatie-efficiëntie verbeteren.

Stap 2: Het juiste kastplatform kiezen

Verschillende basiskasttypes komen tegemoet aan verschillende behoeften. Als u geïntegreerde stroom en besturing wenst, raden wij de PS 90% opvouwbare verdeelkast aan.

Andere kernbehoeften? Neem nu contact met ons op!

Stap 3: Bevestiging van de oplossing

Shangming biedt gratis technische ondersteuning, inclusief ontwerp van elektrische schema's, aanbevolen redelijke circuitverdeling, bevestiging van 3D-structuur, bevestiging van monsters en daadwerkelijke intelligente functie-integratie voor toekomstig gebruik en uitbreiding.

Na monsterbevestiging regelen we massaproductie. Met meer dan 5 geautomatiseerde productielijnen bereikt onze maandelijkse capaciteit meer dan 3000 eenheden. Op maat gemaakte producten kunnen binnen 20-30 dagen worden geleverd en dringende bestellingen worden binnen 72 uur beantwoord.

Veelgestelde vragen

Vraag: Wat is een negenvoudig profiel? Hoe is het beter dan een gewoon profiel?

A: Een negenvoudig profiel wordt gemaakt door één stalen plaat negen keer nauwkeurig in het kastframe te buigen.

Vergeleken met vier- of vijfvoudige profielen biedt de negenvoudige structuur een aanzienlijk sterkere buig- en torsieweerstand, waarbij één enkele kast een statische belasting van 800 kg tot 1000 kg kan weerstaan. Het profiel is bedekt met montagegaten met een onderlinge afstand van 25 mm, waardoor de installatie van verschillende accessoires mogelijk is zonder boren ter plaatse.

Vraag: Kunnen PS-kasten onbeperkt worden gecombineerd? Hoe wordt de afdichting gegarandeerd?

EEN: Ja. PS-kasten kunnen horizontaal worden gecombineerd door zijpanelen te verwijderen en gespecialiseerde combinatieconnectoren te gebruiken.

Om de beschermingsgraad te garanderen, moet bij het combineren van kasten een speciale combinatieafdichtstrip worden gebruikt bij de frameverbindingen om ervoor te zorgen dat de beschermingsgraad na het combineren op IP55 blijft.

Vraag: Waarom is de beschermingsgraad van uw PS-kast IP55 in plaats van IP66?

A: Omdat de PS-kast een modulaire montagestructuur heeft, zijn zowel de zij- als bovenpanelen verwijderbaar, waardoor er meer naden ontstaan.

IP55 is voldoende om stof en waternevel uit elke richting te weerstaan, voldoende voor 95% van de industriële omgevingen.

Als uw omgeving veelvuldig wassen met hogedrukwater vereist, d.w.z. een IP66-beschermingsgraad vereist, raden wij u aan de integraal gelaste ES-vijfvoudige kast te kiezen.
