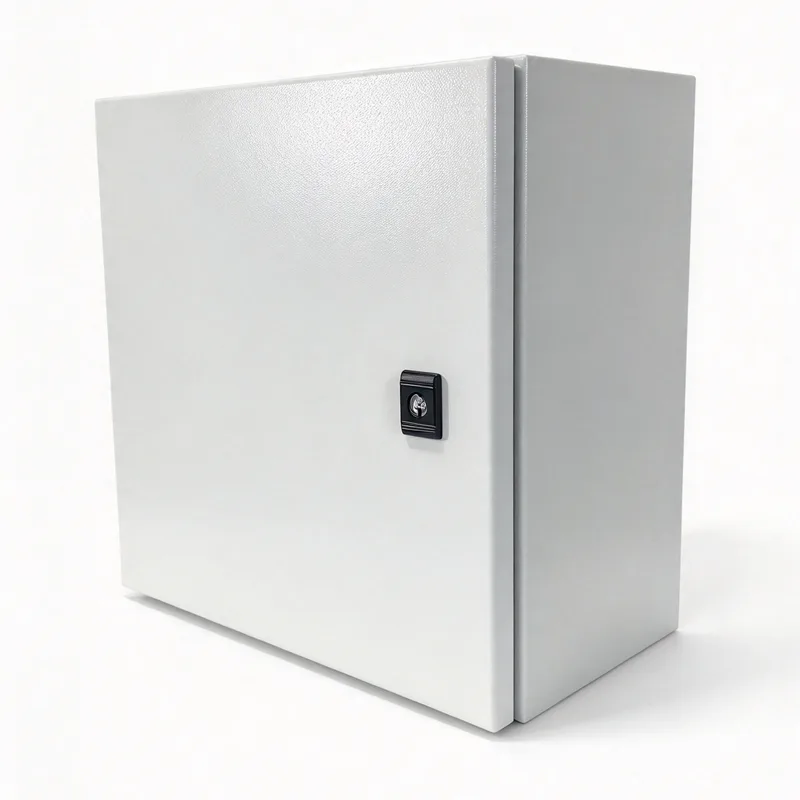

Waarom een ​​wandgemonteerde elektrische behuizing met één deur belangrijk is in de moderne stroomdistributie

Moderne stroomdistributiesystemen moeten rekening houden met veranderende elektrische belastingen, steeds meer gedistribueerde regelapparatuur en strengere eisen voor veilige bediening en onderhoud. Commerciële gebouwen, industriële faciliteiten, infrastructuurprojecten en geautomatiseerde productielijnen zijn allemaal afhankelijk van elektrische apparatuur die binnen duidelijk georganiseerde lay-outs kan worden geïnstalleerd, toegankelijk en onderhouden. Naarmate deze systemen evolueren, blijft het ontwerp van de behuizing een belangrijk onderdeel van de planning van de elektrische infrastructuur.

Hoewel elektrische behuizingen vaak als ondergeschikt worden beschouwd aan stroomonderbrekers, contactors, klemmenblokken en besturingsapparaten, heeft hun structuur rechtstreeks invloed op de opstelling van de apparatuur, de toegang tot bedrading, milieubescherming en onderhoudsprocedures. DeWandgemonteerde elektrische behuizing met enkele deuris een behuizingsformaat dat wordt gebruikt waar elektrische componenten een speciale behuizing vereisen zonder de eisen aan het vloeroppervlak van een grotere kast.

Veranderende vereisten in de moderne stroomdistributie

Stroomdistributie is niet langer beperkt tot het leveren van elektriciteit vanuit een centraal leveringspunt naar stroomafwaartse circuits. Veel installaties bevatten nu lokale verdeelborden, motorbedieningen, bewakingsapparatuur, communicatie-interfaces en automatiseringsapparatuur. Deze componenten ondersteunen functies zoals belastingbeheer, apparatuurbewaking, lichtregeling en bediening van de productielijn.

Deze ontwikkeling zorgt voor praktische uitdagingen voor ontwerpers van elektrische systemen. Apparatuur moet passen binnen de beschikbare installatieruimtes, terwijl er voldoende ruimte overblijft voor kabelgeleiding, warmteafvoer, inspectie en onderhoud. In faciliteiten met meerdere elektrische bedieningspunten kan de plaatsing van elke behuizing invloed hebben op de kabellengte, de complexiteit van de installatie en de toegang tijdens onderhoud.

De keuze van de behuizing maakt daarom deel uit van het bredere distributieontwerp. Aan de muur gemonteerde formaten zijn geschikt voor geselecteerde lokale besturings- en distributieopstellingen waarbij wandruimte beschikbaar is en de apparatuur geen grote vloerstaande kast vereist. Hun geschiktheid hangt af van de elektrische montage, de afmetingen van de componenten, de installatieomgeving en de toepasselijke veiligheidseisen.

Wandgemonteerd ontwerp en ruimtegebruik

Vloeroppervlak is een waardevolle hulpbron in fabrieken, commerciële gebouwen, bijkeukens en apparatuurruimten. Grote verdeelkasten blijven voor veel toepassingen noodzakelijk, vooral wanneer een hoge circuitdichtheid of aanzienlijke elektrische apparatuur een groter intern volume vereist. Kleinere besturingseenheden kunnen echter dichter bij de apparatuur worden geïnstalleerd die ze bedienen.

Een aan de muur gemonteerde behuizing kan geselecteerde elektrische componenten van de vloer houden en een gedefinieerd installatiepunt creëren. In een productiefaciliteit kan deze opstelling geschikt zijn voor lokale machinebesturingen of hulpdistributieapparatuur. In een commercieel gebouw kan het bepaalde lichtregelaars, servicecircuits of componenten voor gebouwautomatisering huisvesten.

Ruimtebesparing alleen bepaalt niet de beste montageopstelling. Wandsterkte, bevestigingsmateriaal, gewicht van de apparatuur, kabelinvoerlocaties, deuropeningsafstand en toegang voor gekwalificeerd personeel zijn allemaal van invloed op de installatieplanning. De behuizing moet ook zo worden geplaatst dat deze geen looppaden, noodroutes of andere gebouwvoorzieningen blokkeert.

Behuizingsstructuur ondersteunt elektrische organisatie

Een goed geplande elektrische installatie vereist meer dan voldoende ruimte om de componenten ervan te kunnen plaatsen. Stroomonderbrekers, klemmenblokken, relais, voedingen en besturingsapparatuur hebben een georganiseerde interne lay-out nodig die veilige bedrading en efficiënte inspectie ondersteunt. Een slechte plaatsing van componenten kan ervoor zorgen dat verbindingen moeilijk te traceren zijn en dat de tijd die nodig is voor het oplossen van problemen toeneemt.

Een configuratie met één deur biedt één primaire toegangsopening tot het interieur van de behuizing. Deze opstelling kan de toegang tot interne componenten in compacte installaties vereenvoudigen, vooral wanneer de lay-out van de apparatuur relatief eenvoudig is. Scharnierpositie, deurzwaai, vergrendelingsmogelijkheden, afmetingen van de montageplaat en bruikbare interne diepte hebben allemaal invloed op hoe effectief de beschikbare ruimte kan worden gebruikt.

DeWandgemonteerde elektrische behuizing met enkele deurkan dienen als fysieke behuizing voor geselecteerde elektrische assemblages, maar de interne capaciteit moet overeenkomen met de apparatuur die wordt geïnstalleerd. Ontwerpers moeten rekening houden met de buigradius van kabels, bedradingskanalen, toegang tot terminals, scheiding van geleiders, aardingsverbindingen en ruimte voor toekomstig onderhoud. Een compact exterieur mag niet resulteren in een overvol interieur.

Elektrische veiligheid hangt af van de volledige installatie

De elektrische veiligheid wordt bepaald door de coördinatie van componenten, beveiligingsapparatuur, behuizingsconstructie, installatiemethoden en bedieningsprocedures. Een behuizing helpt elektrische apparatuur te scheiden van de omringende omgeving en kan de blootstelling aan onbedoeld contact verminderen als deze op de juiste manier is ontworpen en geïnstalleerd. De behuizing op zichzelf biedt echter geen volledige bescherming tegen elk elektrisch gevaar of gevaar voor de omgeving.

Bescherming tegen het binnendringen van stof en water is met name relevant wanneer elektrische apparatuur wordt gebruikt in werkplaatsen, technische ruimtes, servicegangen of buitenlocaties. De vereiste beschermingsgraad is afhankelijk van de installatieomstandigheden en het blootstellingsniveau. Deurafdichtingen, kabelwartels, toegangsopeningen, bevestigingsmiddelen en montagewerkzaamheden kunnen de bescherming beïnvloeden die door de voltooide installatie wordt bereikt.

Aardings- en verbindingsvoorzieningen moeten ook geschikt zijn voor de constructie van de behuizing en de toepasselijke elektrische vereisten. Metalen behuizingen vereisen mogelijk beschermende verbindingen om de elektrische continuïteit te behouden, terwijl andere constructiematerialen andere ontwerpoverwegingen hebben. Overstroombeveiliging, geleiderafmetingen, isolatie, werkafstanden en veilige isolatie blijven essentiële onderdelen van het totale systeem.

Thermisch beheer in compacte distributiesystemen

Naarmate elektrische systemen compacter worden, wordt warmtebeheer een steeds belangrijker ontwerpoverweging. Circuitbeveiligingsapparaten, schakelcomponenten, transformatoren, voedingen en andere apparatuur kunnen tijdens bedrijf warmte genereren. Wanneer meerdere apparaten binnen een beperkt behuizingsvolume werken, kan de opgehoopte warmte de interne temperatuur verhogen.

Een te hoge temperatuur kan de prestaties van componenten, de levensduur en de stabiliteit van gevoelige elektronische apparatuur beïnvloeden. Bij de thermische planning moet daarom rekening worden gehouden met de verwachte elektrische belasting, componentverliezen, omgevingstemperatuur, afmetingen van de behuizing, montagepositie en beschikbare warmteafvoerpaden.

Ventilatieopeningen kunnen helpen de warmte in geschikte omgevingen te beheersen, maar kunnen ook de bescherming tegen stof en vocht beïnvloeden. Waar milieubescherming moet worden gehandhaafd, kunnen alternatieve benaderingen van thermisch beheer noodzakelijk zijn. Het juiste ontwerp hangt af van de geïnstalleerde componenten en bedrijfsomstandigheden en niet alleen van het behuizingsformaat.

Toegang tot onderhoud en operationele efficiëntie op lange termijn

Onderhoudsvereisten zijn vaak evenzeer van invloed op de keuze van de behuizing als op de initiële installatiekosten of de footprint. Elektrotechnici moeten circuits identificeren, verbindingen inspecteren, componenten vervangen en fouten onderzoeken zonder onnodige obstructie. Een toegankelijke behuizingsindeling kan deze taken ondersteunen en de tijd die nodig is voor het lokaliseren van individuele apparaten verminderen.

Duidelijke labels, bijgewerkte schakelschema's, bedradingsschema's en consistente terminalidentificatie zijn belangrijk voor installaties van elke omvang. Deze praktijken worden vooral waardevol in faciliteiten waar elektrische systemen door verschillende teams worden onderhouden of gedurende meerdere jaren worden aangepast. Georganiseerde interne bedrading helpt technici ook de relatie te begrijpen tussen inkomende benodigdheden, beveiligingsapparatuur, besturingscircuits en aangesloten apparatuur.

DeWandgemonteerde elektrische behuizing met enkele deurkan routinematige toegang ondersteunen waarbij de positie en interne opstelling het mogelijk maken dat de deur volledig opengaat en de geïnstalleerde apparatuur veilig kan worden bereikt. De onderhoudsplanning moet voldoende werkruimte, geschikte isolatieprocedures en een lay-out omvatten die inspectie mogelijk maakt zonder niet-gerelateerde bedrading te verstoren.

Normen en verificatie in laagspanningsdistributie

Laagspanningsverdeelsystemen zijn onderworpen aan technische en veiligheidseisen die variëren afhankelijk van het beoogde gebruik, de configuratie en de installatielocatie. De IEC 61439-serie heeft betrekking op laagspanningsschakelapparatuur en besturingsapparatuur, inclusief vereisten met betrekking tot constructie, technische kenmerken en verificatie. IEC 61439-1 biedt algemene regels, terwijl andere delen specifieke montagetypes en toepassingen behandelen.

Een lege behuizing en een voltooide elektrische montage zijn vanuit nalevingsperspectief niet gelijkwaardig. Conformiteit is afhankelijk van de relevante productcategorie, de geïnstalleerde componenten, het montageontwerp en de toepasselijke verificatieprocedures. Er mag niet van worden uitgegaan dat een behuizing voldoet aan de eisen voor het volledige distributiesysteem louter en alleen omdat er elektrische apparatuur in is ondergebracht.

Ontwerpdocumentatie, componentspecificaties, overwegingen bij temperatuurstijgingen, beschermende maatregelen en installatie-instructies dragen allemaal bij aan een goed ontworpen assemblage. Lokale elektrische codes en projectspecificaties kunnen aanvullende vereisten introduceren, vooral in industriële faciliteiten, openbare gebouwen en gespecialiseerde infrastructuur.

De blijvende rol van aan de muur gemonteerde behuizingen

Moderne stroomdistributie combineert gecentraliseerde voedingsapparatuur met kleinere assemblages die in de buurt van de belastingen en systemen zijn geplaatst die ze bedienen. Deze regeling kan de organisatie van lokale bedieningselementen en ondersteunende circuits verbeteren, op voorwaarde dat elke installatie is ontworpen rond de elektrische vereisten en bedrijfsomgeving.

DeWandgemonteerde elektrische behuizing met enkele deurblijft relevant waar een compacte, toegankelijke behuizing geschikt is voor de beoogde apparatuur. Zijn rol is eerder praktisch dan technologisch: het biedt een fysieke structuur voor het organiseren en beschermen van geselecteerde elektrische componenten binnen een grotere distributiearchitectuur.

Naarmate de elektrische infrastructuur zich blijft ontwikkelen, zal de selectie van behuizingen verbonden blijven met verschillende fundamentele technische prioriteiten: efficiënt gebruik van de ruimte, veilige toegang, passende milieubescherming, thermische prestaties, duidelijke bedradingsorganisatie en onderhoudbaarheid. Deze factoren helpen bepalen of een behuizingsformaat past bij een bepaalde installatie en hoe effectief het voltooide elektrische systeem gedurende zijn levensduur kan worden bediend.
