Hoe een wandgemonteerde elektrische behuizing met één deur de groei van slimme gebouwen ondersteunt

Slimme gebouwen veranderen de manier waarop systemen voor elektrische distributie, verlichting, verwarming, ventilatie, toegangscontrole en energiemonitoring zijn georganiseerd. Naarmate deze functies steeds meer met elkaar verbonden raken, moet de fysieke infrastructuur die ze ondersteunt meer besturingsapparatuur, communicatie-interfaces en elektrische circuits huisvesten binnen steeds beperktere bouwruimten. Elektrische behuizingen blijven daarom een ​​belangrijk onderdeel van slim gebouwontwerp, omdat ze een gedefinieerde locatie bieden voor elektrische componenten en tegelijkertijd de bescherming van apparatuur, onderhoudstoegang en systeemorganisatie ondersteunen.

Slimme gebouwontwikkeling hervormt de elektrische infrastructuur

Moderne gebouwautomatisering is afhankelijk van de coördinatie tussen systemen die traditioneel afzonderlijk werden ontworpen en bediend. Verlichtingsregelaars, HVAC-apparatuur, toegangscontroleapparatuur, brandveiligheidsinterfaces en energiebeheersystemen kunnen informatie uitwisselen via gebouwbeheerplatforms. Deze integratie vergroot het belang van duidelijk gestructureerde elektrische installaties, vooral in commerciële gebouwen, kantoren, wooncomplexen, ziekenhuizen en industriële faciliteiten.

De transitie impliceert niet simpelweg het toevoegen van meer digitale apparaten. Het vereist ook een zorgvuldige afweging van de stroomverdeling, besturingsbedrading, scheiding van apparatuur, warmteafvoer en toegang voor inspectie. Elektrische componenten moeten zo worden gerangschikt dat installatieteams circuits kunnen identificeren, verbindingen kunnen traceren en onderhoud kunnen uitvoeren zonder aangrenzende systemen onnodig te verstoren.

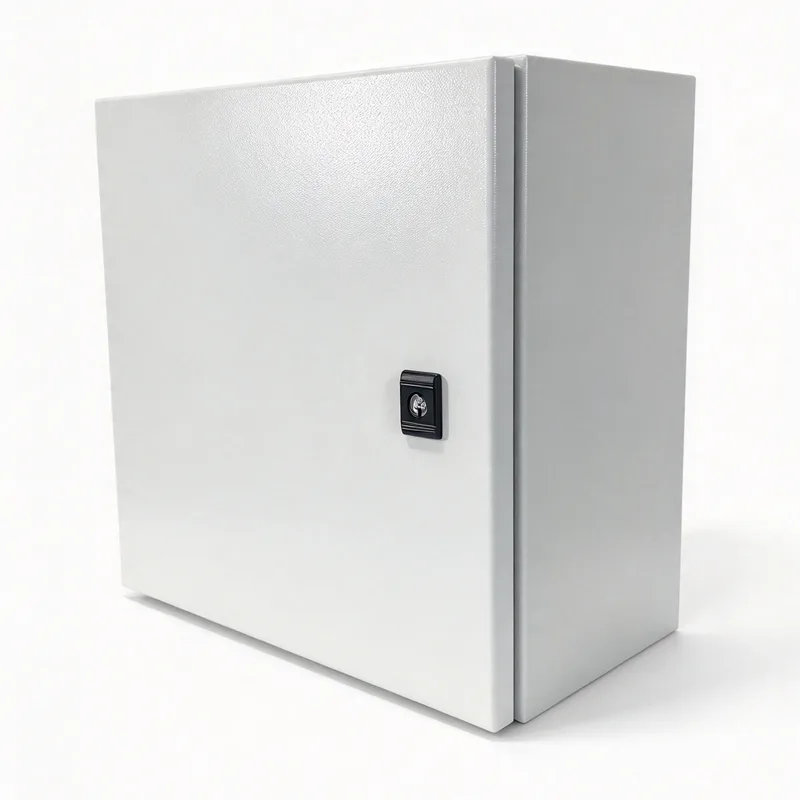

In deze context heeft deWandgemonteerde elektrische behuizing met enkele deurvertegenwoordigt een praktisch behuizingsformaat voor installaties waarbij elektrische of besturingsapparatuur een speciale, toegankelijke behuizing nodig heeft zonder waardevolle vloerruimte in beslag te nemen. De geschiktheid ervan hangt af van de afmetingen van de apparatuur, de installatieomgeving, de beschermingseisen en de geplande systeemuitbreiding.

Wandgemonteerde installatie pakt ruimtebeperkingen aan

Ruimtegebruik is een terugkerend aandachtspunt bij slimme bouwprojecten. Elektrische apparatuur moet mogelijk worden geïnstalleerd in servicegangen, apparatuurruimten, nutsruimten, technische ruimtes en speciale wandruimten in de buurt van de systemen die erdoor worden bestuurd. Op de vloer staande kasten kunnen geschikt zijn voor grotere installaties, maar kleinere distributie- en besturingsopstellingen kunnen profiteren van een aan de muur gemonteerde constructie.

Door een behuizing op een geschikte muur te monteren, kunt u vloeroppervlak besparen en een consistente locatie voor elektrische apparatuur creëren. In gebouwen met meerdere controlezones kan een gedistribueerde opstelling ook bepaalde bedradingsroutes verkorten en lokale inspectie gemakkelijker maken. Deze voordelen zijn niet automatisch: kabelgeleiding, toegangsafstanden, structurele ondersteuning en de noodzaak om interne componenten te bereiken moeten voor elke installatie worden geëvalueerd.

Een configuratie met één deur biedt een eenvoudig toegangspunt tot de gesloten apparatuur. De openingsrichting, beschikbare werkruimte, scharnieropstelling en deurbevestigingsmechanisme kunnen van invloed zijn op hoe gemakkelijk technici terminals inspecteren, componenten vervangen of circuitidentificatie verifiëren. Deze praktische details worden vooral relevant wanneer behuizingen worden geïnstalleerd in smalle serviceruimtes of naast andere bouwsystemen.

Bescherming van apparatuur blijft centraal staan ​​bij verbonden gebouwen

Connectiviteit vermindert de behoefte aan fysieke bescherming niet. Controllers, relais, circuitbeveiligingsapparatuur, klemmenblokken, voedingen en communicatiecomponenten kunnen worden beïnvloed door stof, vocht, onbedoeld contact, trillingen of temperatuurveranderingen. Een behuizing helpt bij het vaststellen van een fysieke grens rond deze componenten, maar het beschermingsniveau hangt af van de constructie en de geverifieerde milieuclassificatie.

Het materiaal van de behuizing, de deurafdichting, de opstelling van de kabelinvoer, de montagemethode en het ventilatieontwerp zijn allemaal van invloed op de geschiktheid voor een bepaalde locatie. Een installatie in een schone elektrische ruimte binnenshuis vertoont andere omstandigheden dan een installatie in een vochtige utiliteitsruimte, een stoffige technische ruimte of een blootgestelde buitenruimte. De gespecificeerde beschermingsklasse moet daarom overeenkomen met de werkelijke omstandigheden ter plaatse en mag niet worden afgeleid uit het uiterlijk van de behuizing.

Thermisch beheer is een andere belangrijke overweging. Slimme gebouwbesturingen kunnen verschillende voedingen, schakelapparaten, communicatiemodules en andere warmtegenererende componenten in een beperkt volume combineren. Als de warmte niet voldoende kan worden afgevoerd, kan de interne temperatuur stijgen en de prestaties of levensduur van de componenten beïnvloeden. De belasting van apparatuur, de afmetingen van de behuizing, de omgevingstemperatuur, de afstand en de ventilatievoorzieningen moeten tijdens het ontwerp samen worden beoordeeld.

Integratie vereist meer dan fysieke huisvesting

Een slimme gebouwbehuizing moet voldoen aan de fysieke en elektrische vereisten van de apparaten die erin zijn geïnstalleerd. Voor netwerkcontrollers zijn mogelijk communicatiekabels nodig, terwijl schakelapparatuur en voedingen geleiders van de juiste afmetingen en geschikte terminalopstellingen nodig hebben. Ontwerpers moeten rekening houden met de buigradius van kabels, bedradingskanalen, scheiding van geleiders, aarding, identificatielabels en veilige toegang tot aansluitpunten.

DeWandgemonteerde elektrische behuizing met enkele deurkan een gedefinieerde structuur bieden voor het organiseren van deze elementen, maar de behuizing alleen maakt een installatie niet intelligent of conform. De automatiseringsmogelijkheden zijn afkomstig van de geselecteerde besturingsapparatuur, communicatiearchitectuur, software, sensoren en integratie met het bredere gebouwbeheersysteem. De behuizing ondersteunt deze opstelling door de fysieke componenten ervan te beschermen en te organiseren.

Plannen voor toekomstige veranderingen is net zo belangrijk. Bouwsystemen kunnen later extra aanwezigheidssensoren, energiemeters, verlichtingscircuits of communicatie-interfaces bevatten. Door voldoende interne ruimte vrij te laten en een duidelijke bedradingsindeling te bieden, kunnen wijzigingen eenvoudiger worden gemaakt. Uitbreiding moet echter binnen de fysieke capaciteit, elektrische specificaties, thermische limieten en toepasselijke veiligheidseisen van de behuizing blijven.

Gids voor normen en verificatie Behuizingselectie

Naast installatiegemak moeten ook elektrische veiligheid en montageverificatie in overweging worden genomen. De IEC 61439-serie heeft betrekking op laagspanningsschakelapparatuur en besturingsapparatuur, inclusief constructie, technische kenmerken en verificatievereisten. IEC 61439-3:2024 heeft specifiek betrekking op verdeelborden die bedoeld zijn om te worden bediend door gewone personen binnen het gedefinieerde toepassingsgebied. Of een bepaalde installatie onder deze eisen valt, hangt af van de apparatuurconfiguratie en de beoogde toepassing.

Een behuizing mag niet worden omschreven als in overeenstemming met een montagenorm uitsluitend omdat deze wordt gebruikt voor het huisvesten van elektrische componenten. Het volledige samenstel, het beoogde gebruik ervan en de relevante verificatie-eisen moeten worden beoordeeld. Ontwerpers moeten ook rekening houden met de toepasselijke lokale elektrische voorschriften, aardingsvoorzieningen, overstroombeveiliging, werkafstanden en installatie-instructies.

Voor slimme gebouwen is documentatie bijzonder nuttig omdat meerdere systemen door verschillende technische teams kunnen worden geïnstalleerd, aangepast en onderhouden. Duidelijke circuitschema's, componentlabels, bedradingsschema's en onderhoudsgegevens kunnen de onduidelijkheid tijdens het oplossen van problemen verminderen. Consistente documentatie helpt ook elektrische stroomcircuits te onderscheiden van laagspanningsbesturings- en communicatieverbindingen.

Onderhoud en levenscyclusplanning beïnvloeden het ontwerp

Van gebouwautomatiseringsapparatuur wordt verwacht dat deze gedurende de gehele levensduur van een gebouw toegankelijk blijft. Er kunnen sensoren worden toegevoegd, controllers worden vervangen, communicatiemodules worden bijgewerkt en elektrische verbindingen worden geïnspecteerd naarmate systemen evolueren. Een behuizingsindeling die duidelijke identificatie en veilige toegang ondersteunt, kan deze taken vereenvoudigen, hoewel de onderhoudsresultaten ook afhankelijk zijn van de kwaliteit van de installatie en de documentatie.

De locatie van de behuizing moet zowel de operationele toegang als de blootstelling aan de omgeving weerspiegelen. Technici hebben voldoende ruimte nodig om de deur te openen en geautoriseerde werkzaamheden uit te voeren, terwijl de installatie moet voorkomen dat noodroutes, verplaatsingen van apparatuur of andere gebouwdiensten worden geblokkeerd. Kabelingangen moeten zo worden ingericht dat onnodige spanning wordt beperkt en het beoogde niveau van milieubescherming behouden blijft.

Levenscyclusplanning omvat ook het selecteren van materialen en afwerkingen die geschikt zijn voor de installatieomgeving. Blootstelling aan corrosie, reinigingsprocedures, vochtigheid en mogelijke mechanische impact kunnen de geschiktheid op de lange termijn beïnvloeden. Voor gebouwen met veranderende bezettings- of controlevereisten kan de mogelijkheid om de interne opstelling te inspecteren en aan te passen net zo belangrijk zijn als de initiële installatievoetafdruk.

Compacte behuizingen spelen een duidelijke rol in de groei van slimme gebouwen

De uitbreiding van de gebouwautomatisering vergroot het belang van een gecoördineerde elektrische infrastructuur, van centrale distributieapparatuur tot kleinere controlepunten die individuele zones bedienen. Aan de muur gemonteerde behuizingen kunnen deze architectuur ondersteunen waar lokale apparatuur een georganiseerde behuizing en gemakkelijke toegang nodig heeft, op voorwaarde dat de installatieomstandigheden en componentvereisten geschikt zijn.

DeWandgemonteerde elektrische behuizing met enkele deurkan het best worden begrepen als één element binnen een breder elektrisch ontwerp in plaats van als een op zichzelf staande slimme gebouwtechnologie. De praktische waarde ervan hangt af van de juiste afmetingen, beschermingsklassen, thermische overwegingen, bedradingsorganisatie en compatibiliteit met de geïnstalleerde apparatuur. Terwijl verbonden gebouwen stroom-, besturings- en bewakingsfuncties blijven integreren, blijven deze fundamentele behuizingsvereisten nauw verbonden met systeemveiligheid, onderhoudbaarheid en operationele flexibiliteit op de lange termijn.
